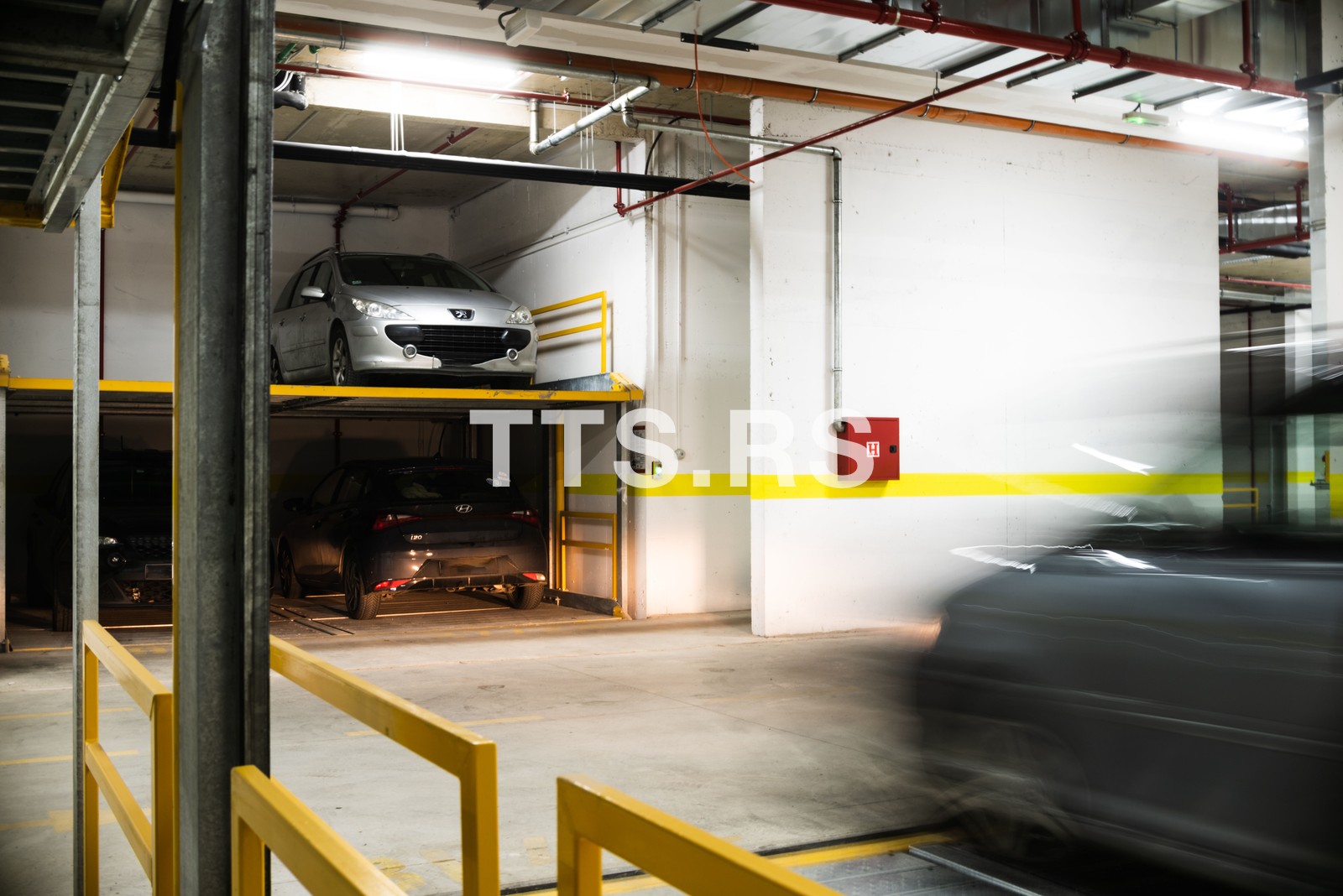

Horizontalni Pit Double Parking Sistemi

Horizontalni Pit parking sistem je mehanički hidraulični sistem za nezavisno parkiranje vozila u dva nivoa. Ovi sistemi su projektovani za niže prostore u kojima se njegovom primenom povećava visina parking mesta na gornjem nivou. Predviđeni su za ugradnju u unapred pripremljene a.b. jame.


Opis Sistema

Horizontalni Pit double je mehanički hidraulični sistem za nezavisno parkiranje četiri vozila u dva nivoa (dva vozila gore – dva vozila dole) na površini koju inače zauzimaju dva vozila.

Ovi sistemi su projektovani za ugradnju u zatvorene garaže u kojima se njegovom primenom duplira broj parking mesta. Predviđeni su za ugradnju u unapred pripremljene a.b. jame.

Karakteristike parking sistema

  • Upravljanje jednostavnim okretanjem ključa levo/desno na upravljačkoj jedinici
  • Svi elementi zaštićeni od korozije toplim cinkovanjem i antikorozivnom bojom
  • Brzina podizanja platformi je do 45s
  • Pogon – hidraulični agregat sa trofaznim motorom 4,5 kW
  • Standardna dužina parking mesta je 5m
  • Standardne širine platforme su 460 cm, 480 cm, 500 cm
  • Standardne visine na parking mestima od 155 cm do 220 cm

Obezbeđen redovan servis 24/7 i zamenski delovi. Dve godine garancije na ceo sistem.

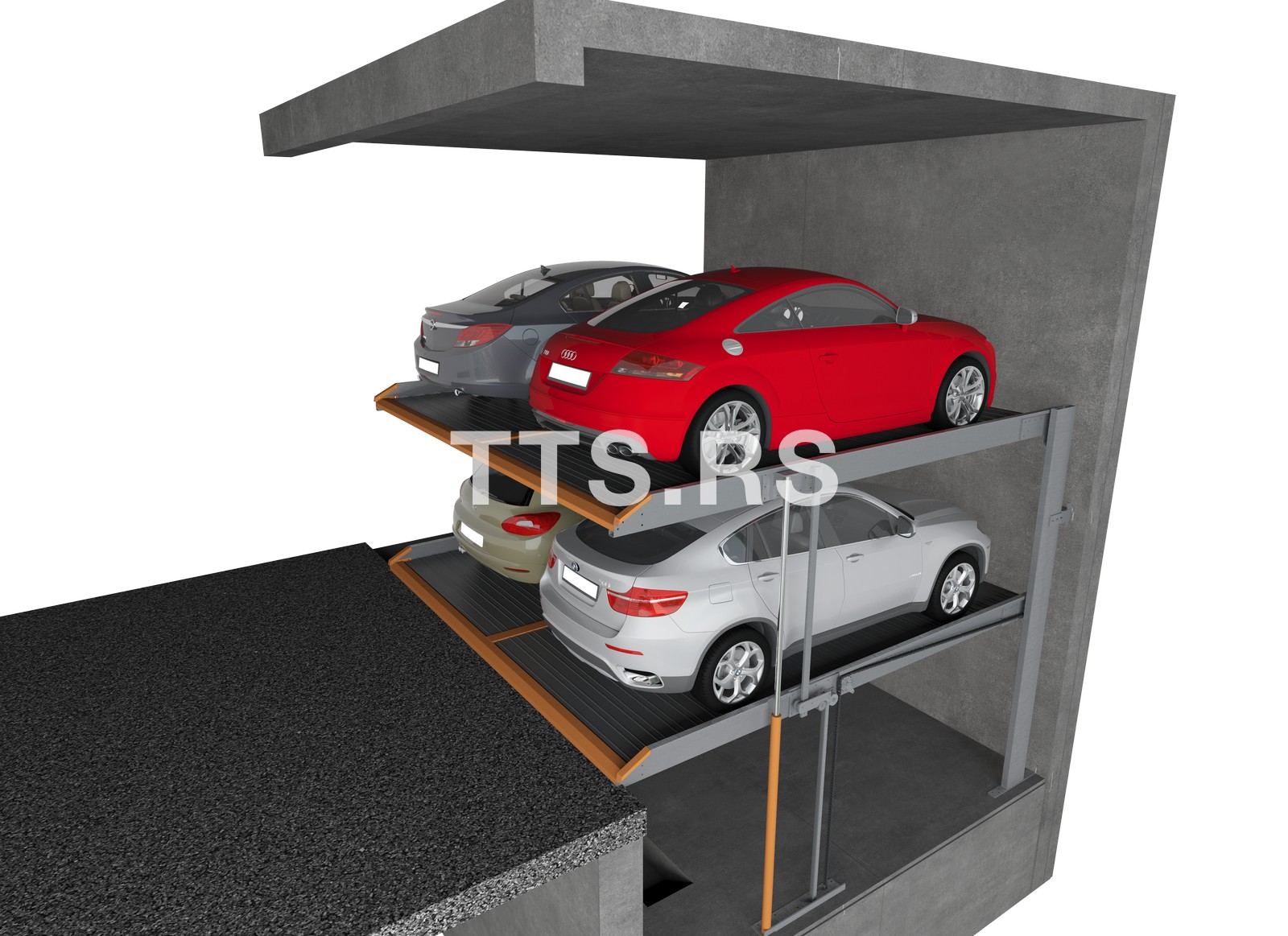

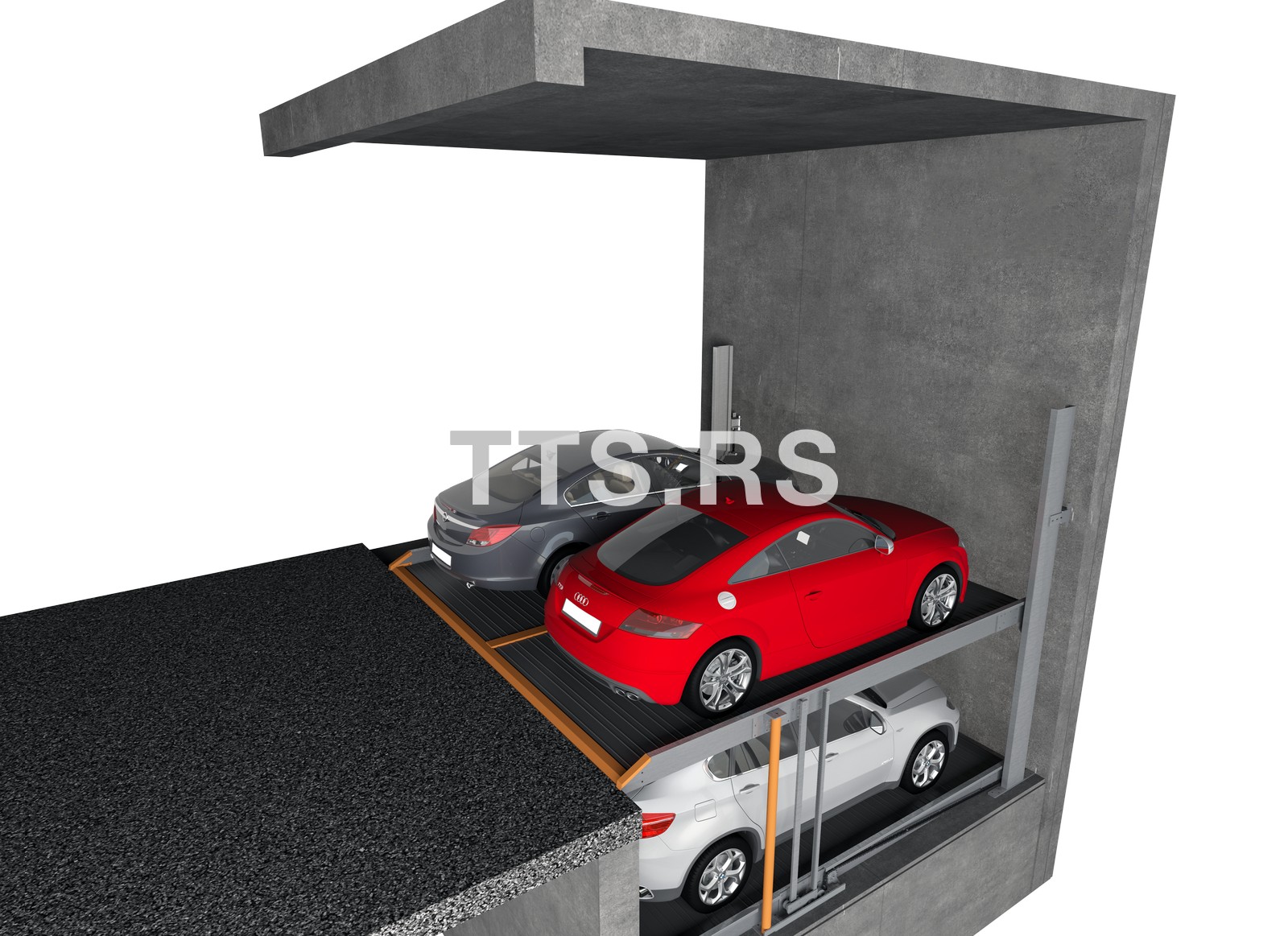

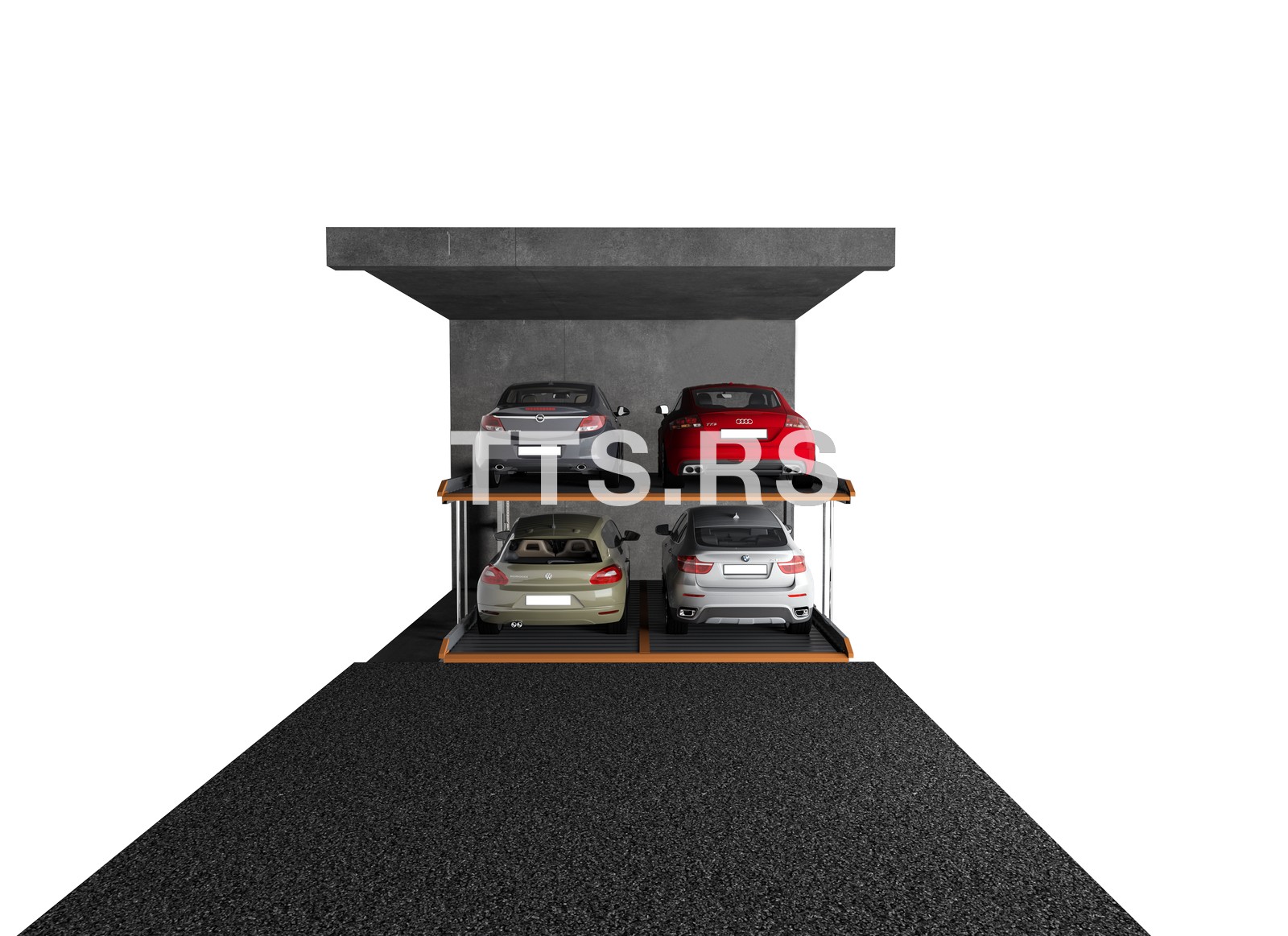

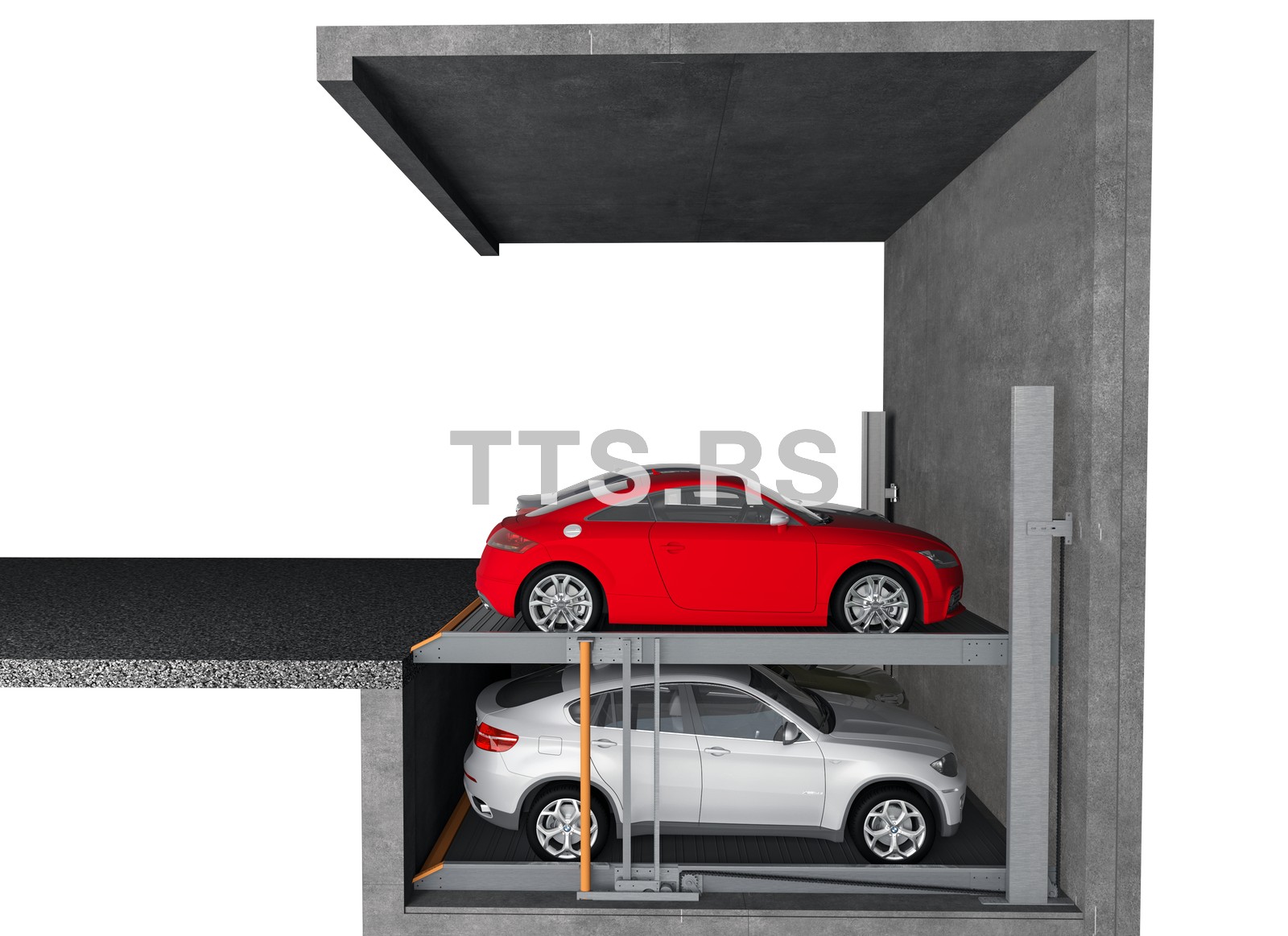

Prikaz parking sistema u prostoru

  • Minimalna dužina jame 5100mm
  • Minimalna širina jame 4650mm
  • Minimalna dubina jame 1800mm
  • Minimalna visina 3150mm

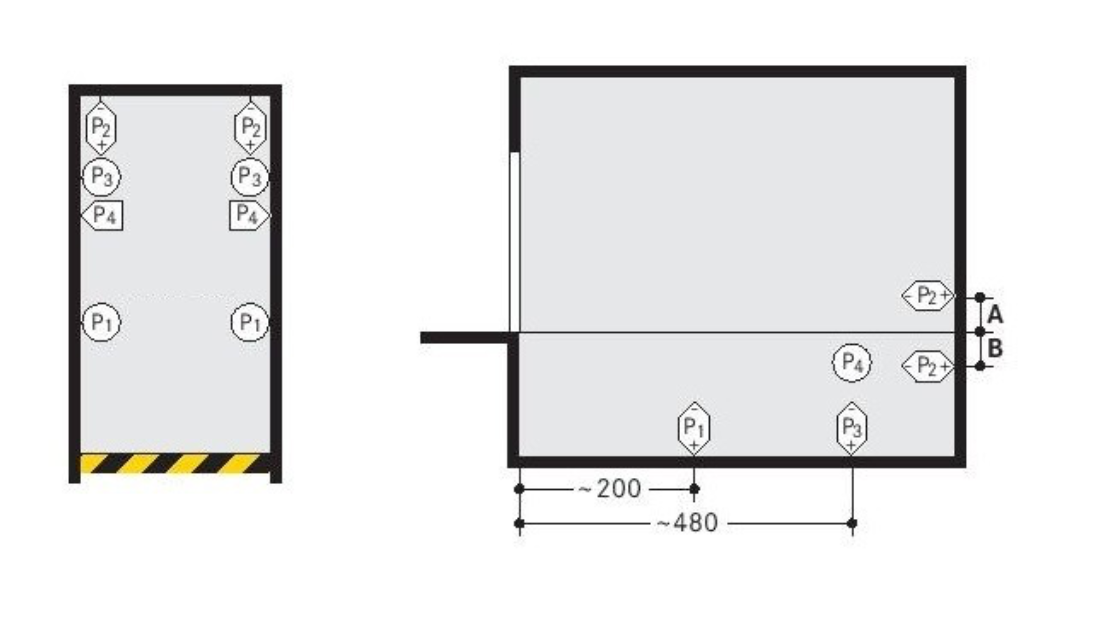

Statičko opterećenje

Double pit
P1= + 80 kN -30 kN
P2= +4 kN -4kN
P3= +30 kN
P4= +3 kN

Statičko opterećenje - Horizontalni Double Pit Sistem

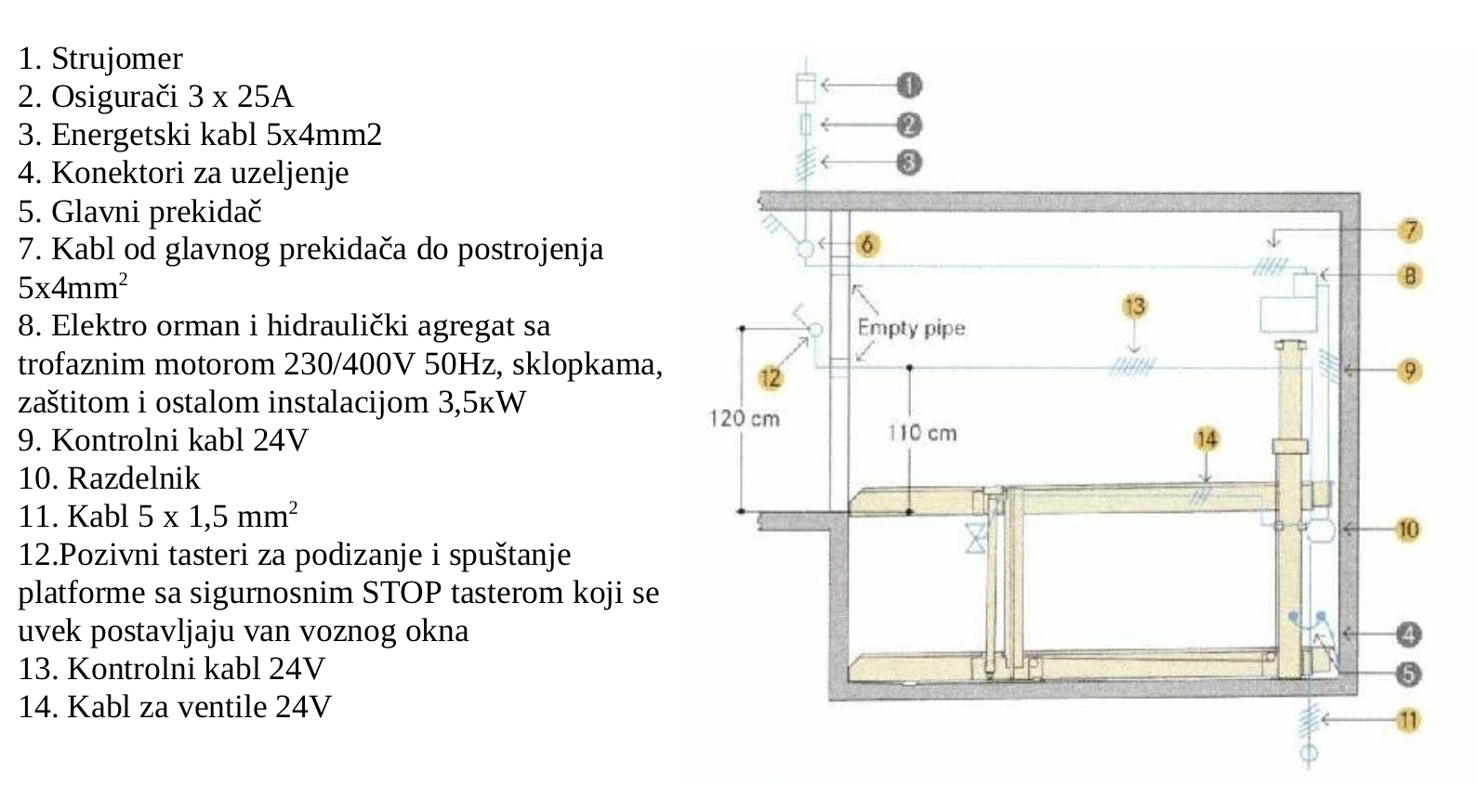

Funkcionisanje Instalacije

Funkcionisanje Instalacije - Horizontalni Double Pit Sistem

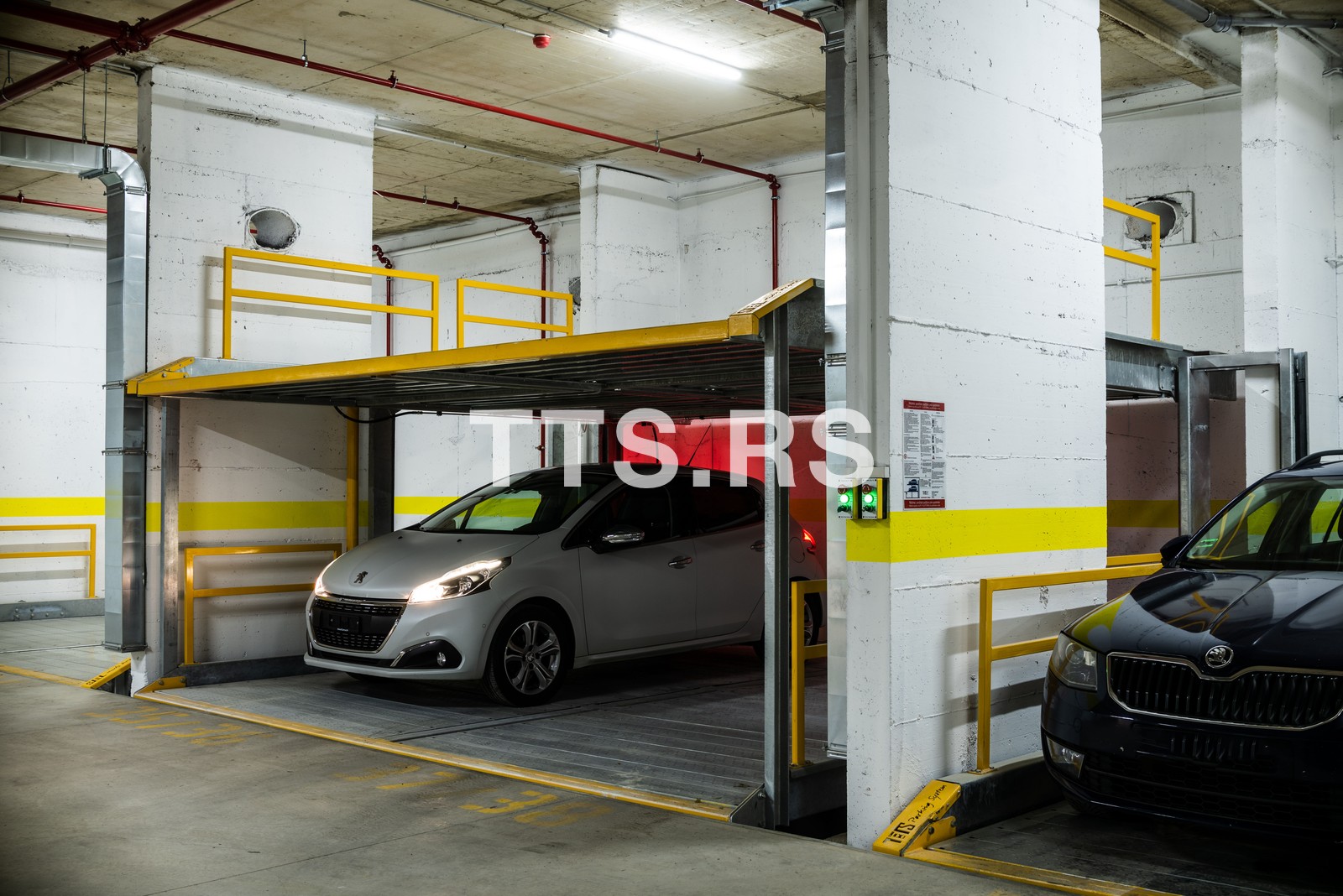

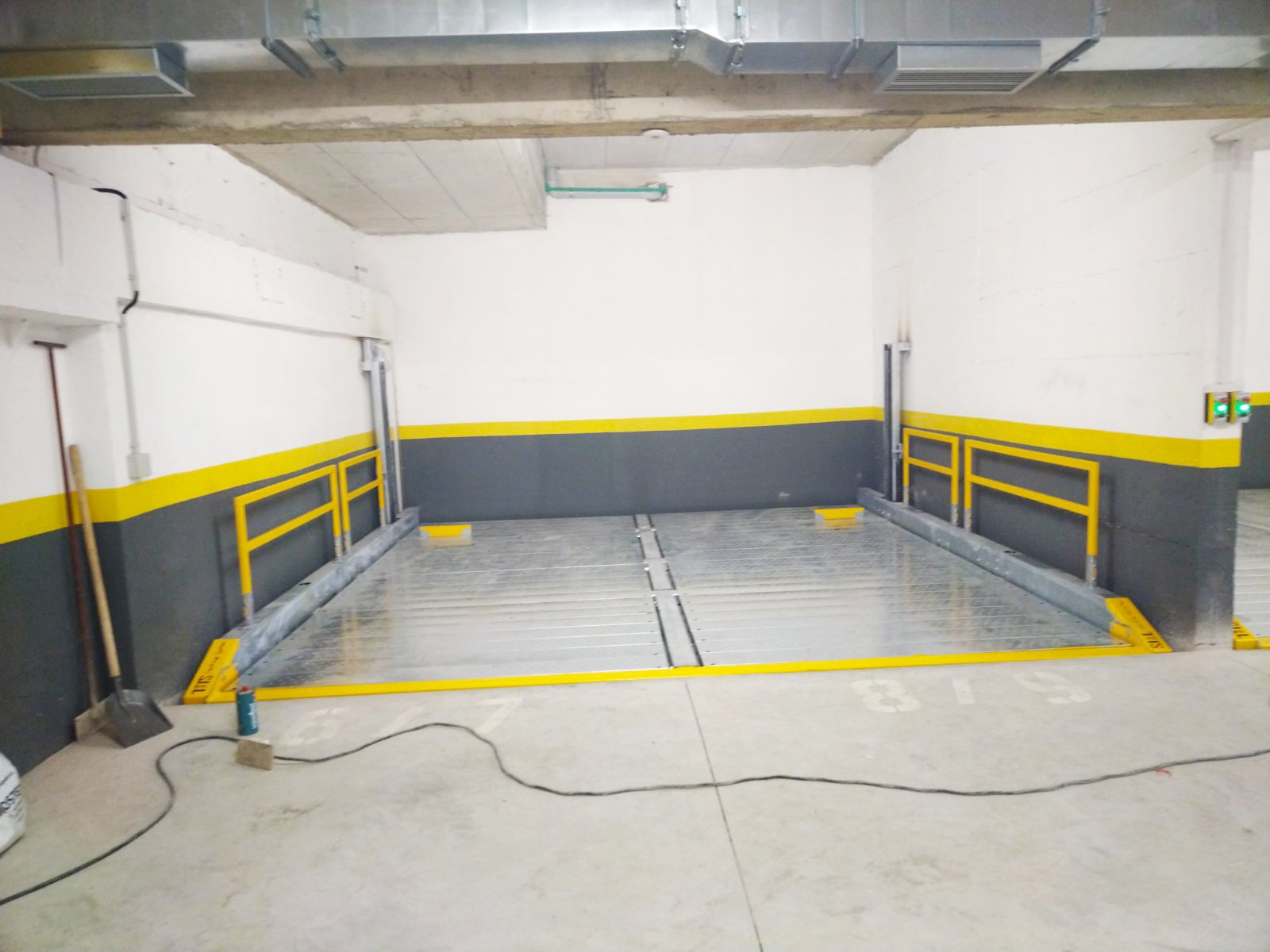

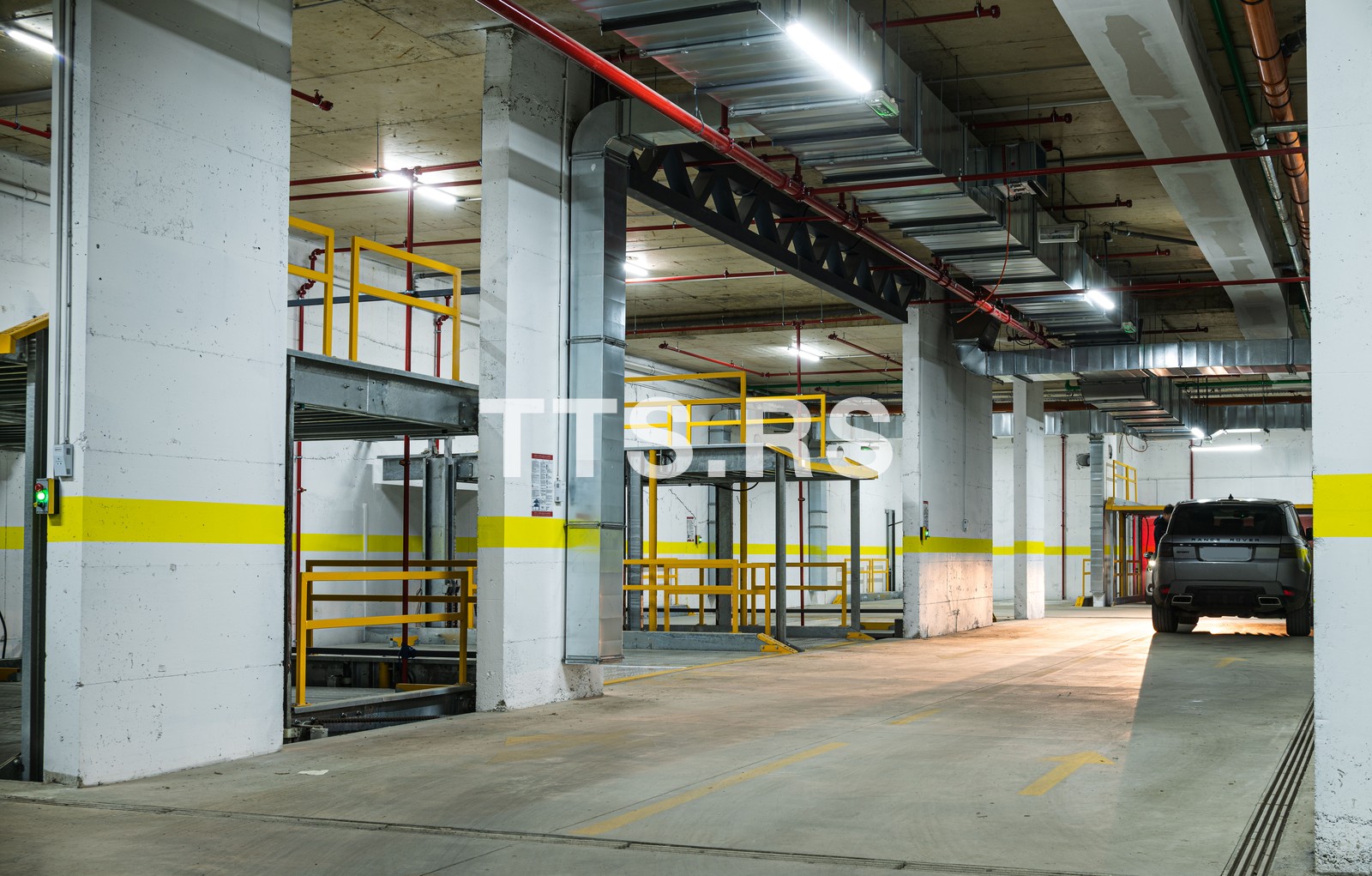

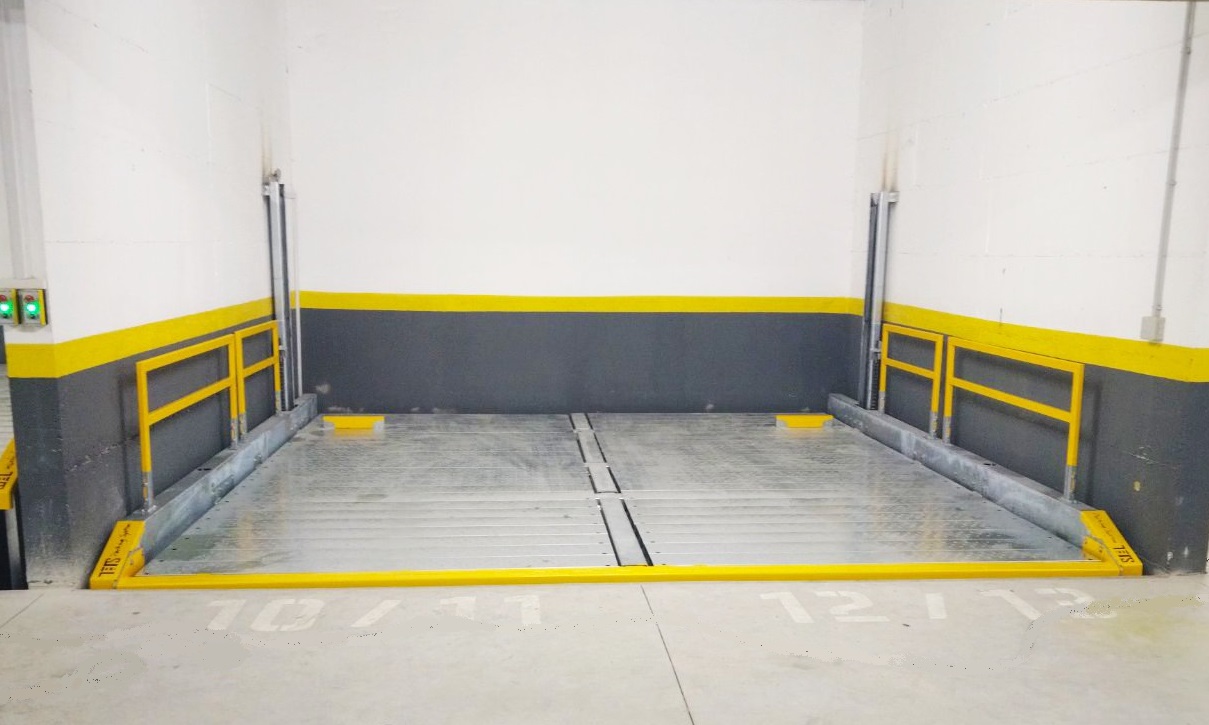

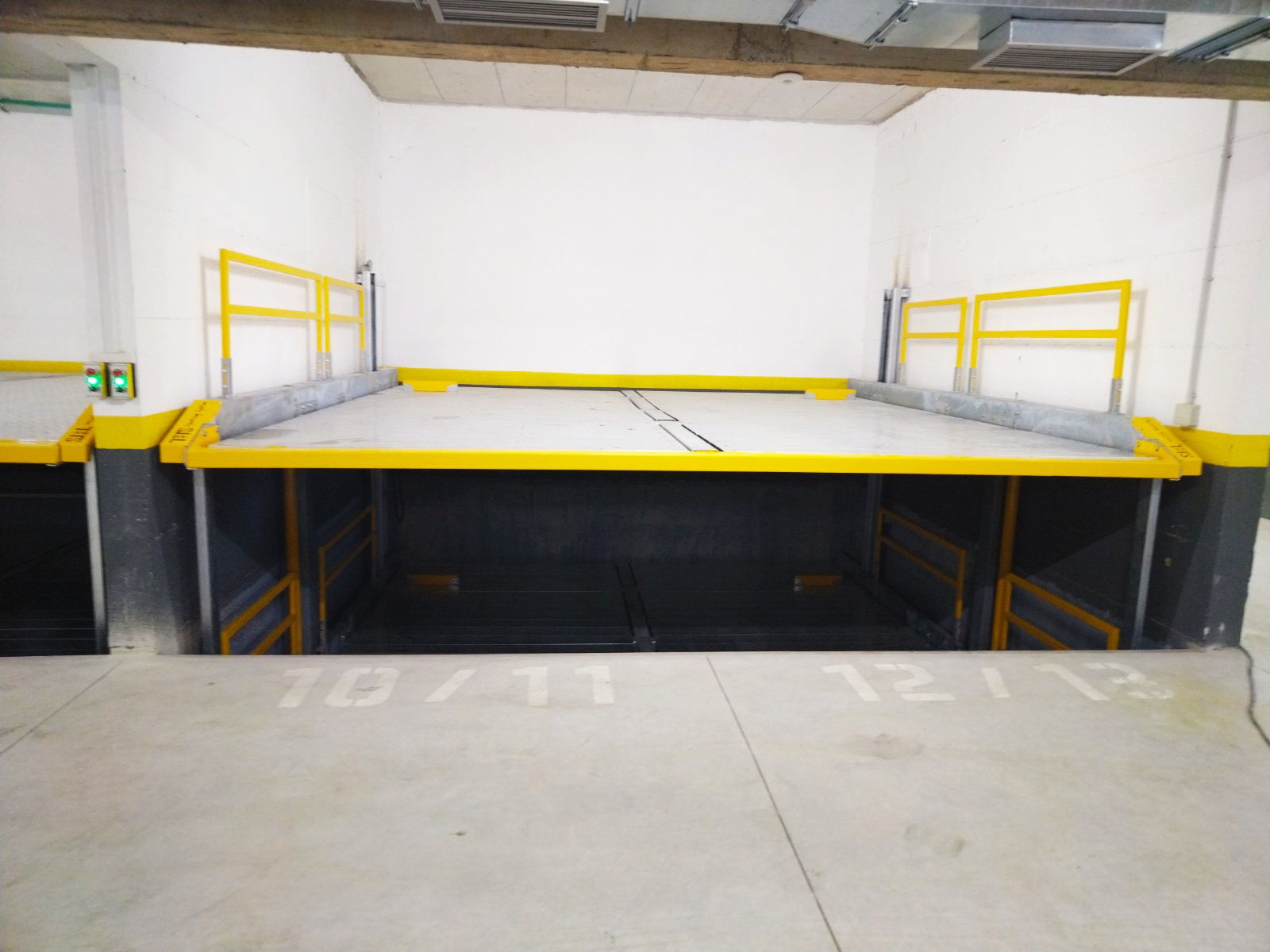

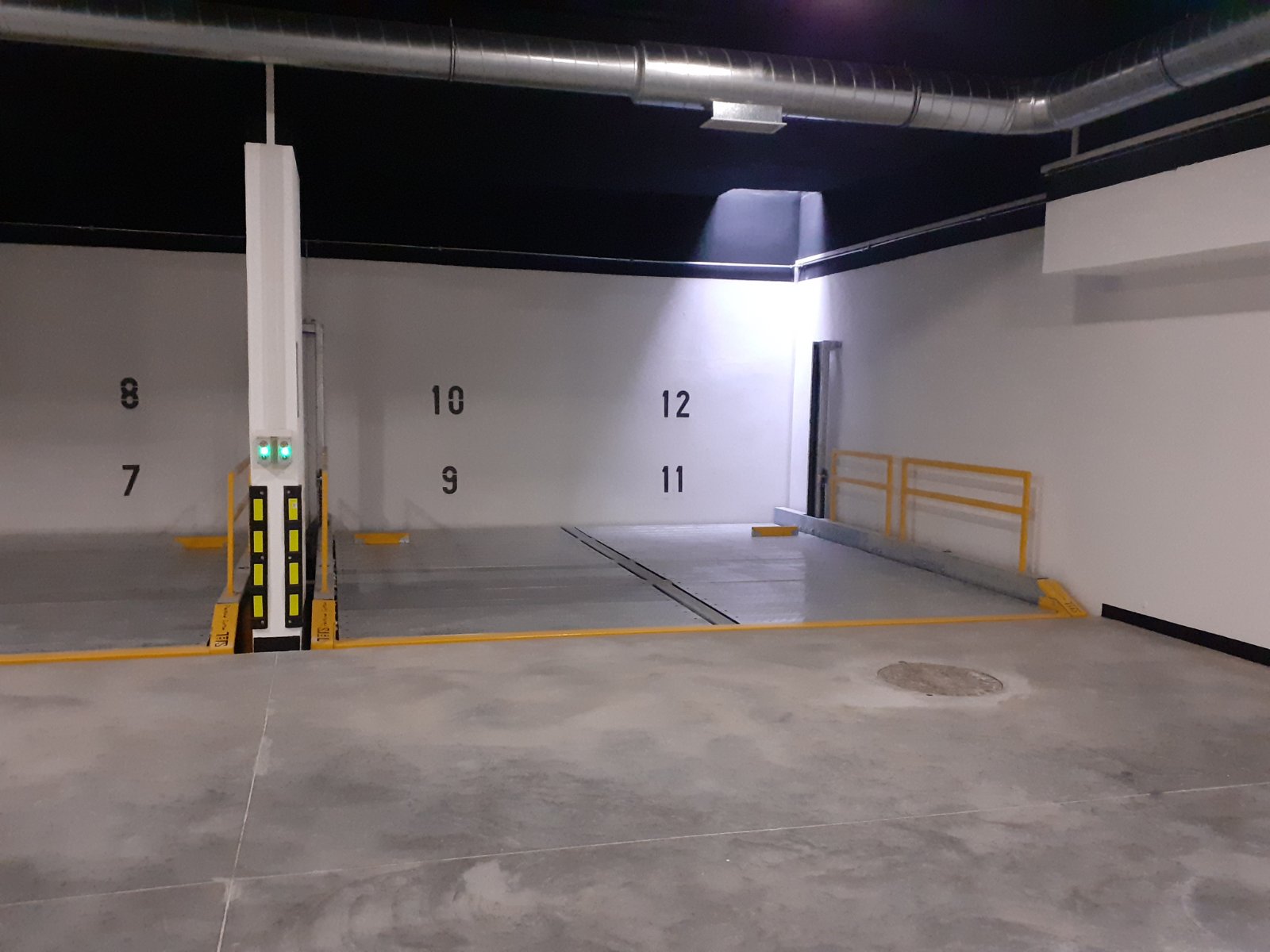

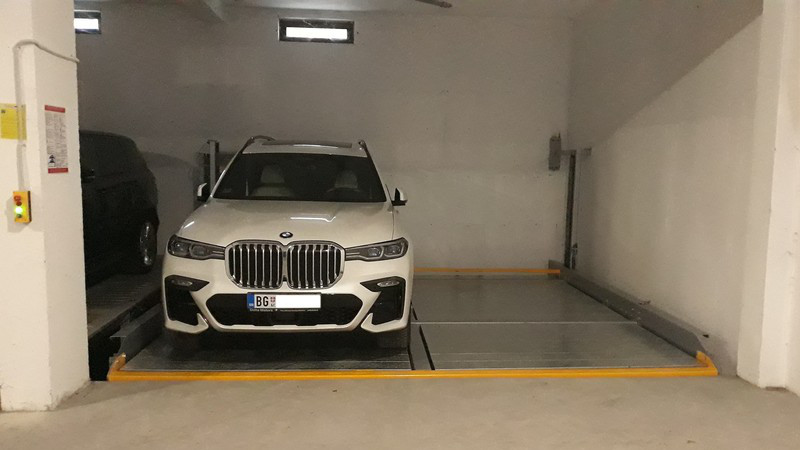

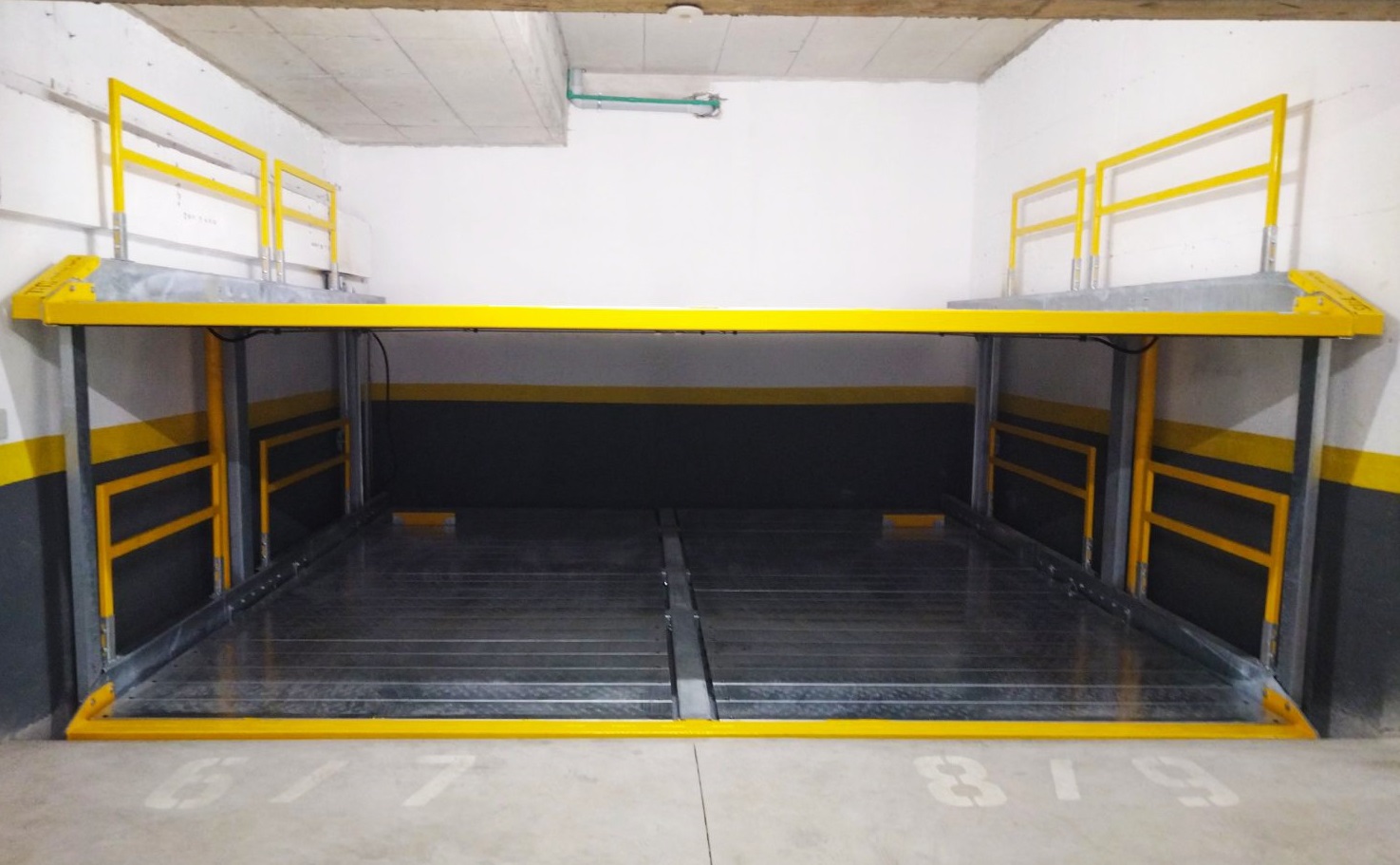

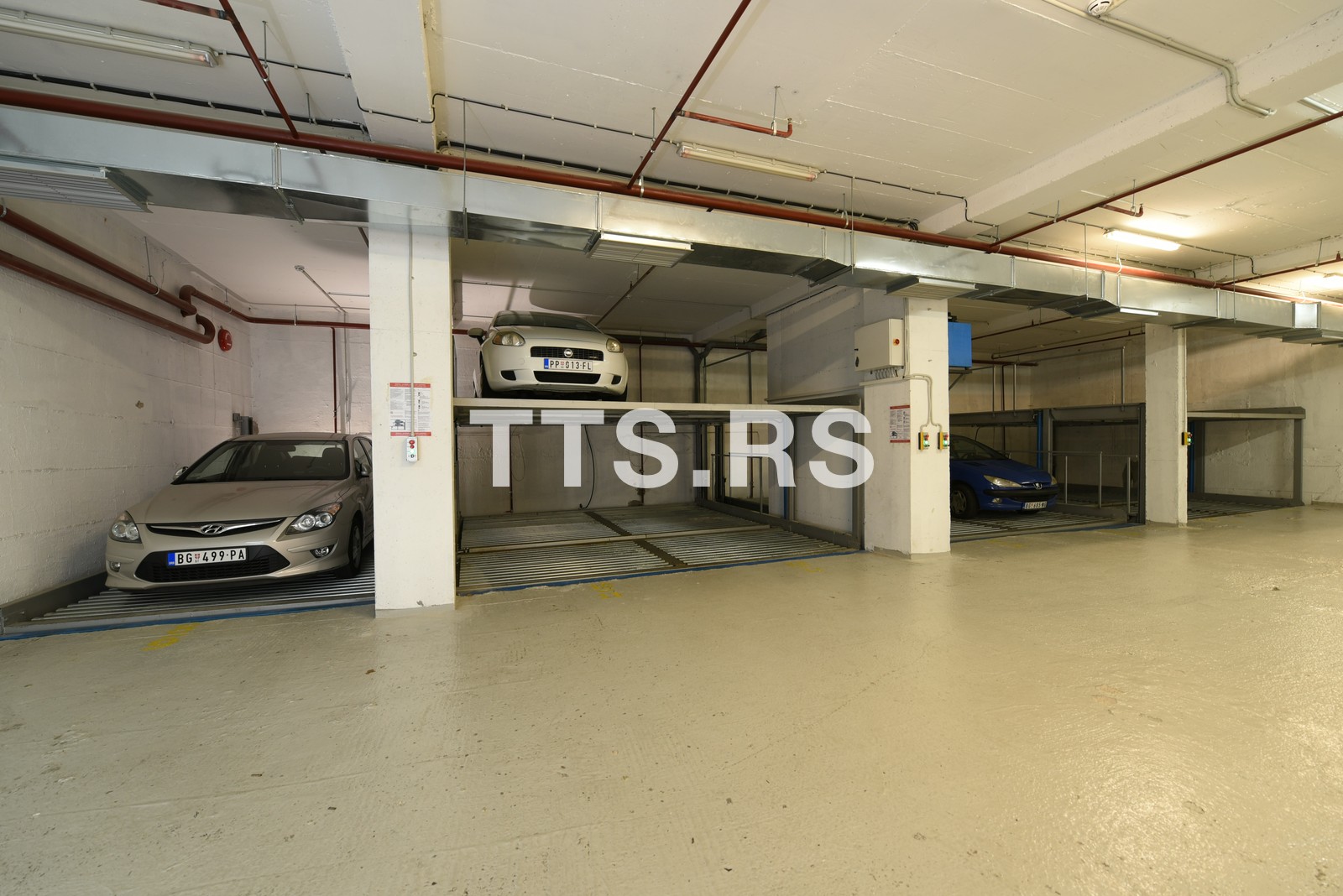

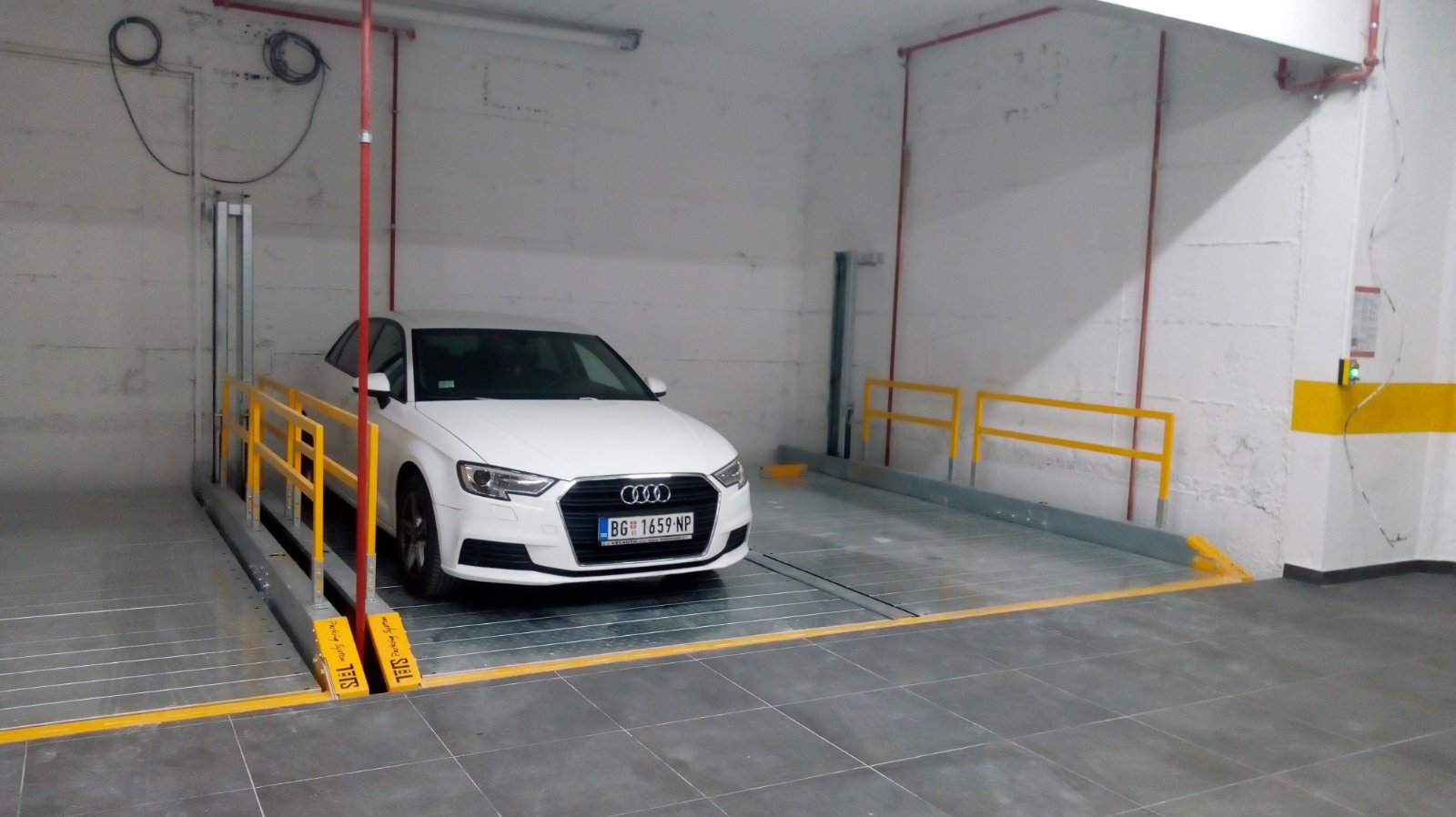

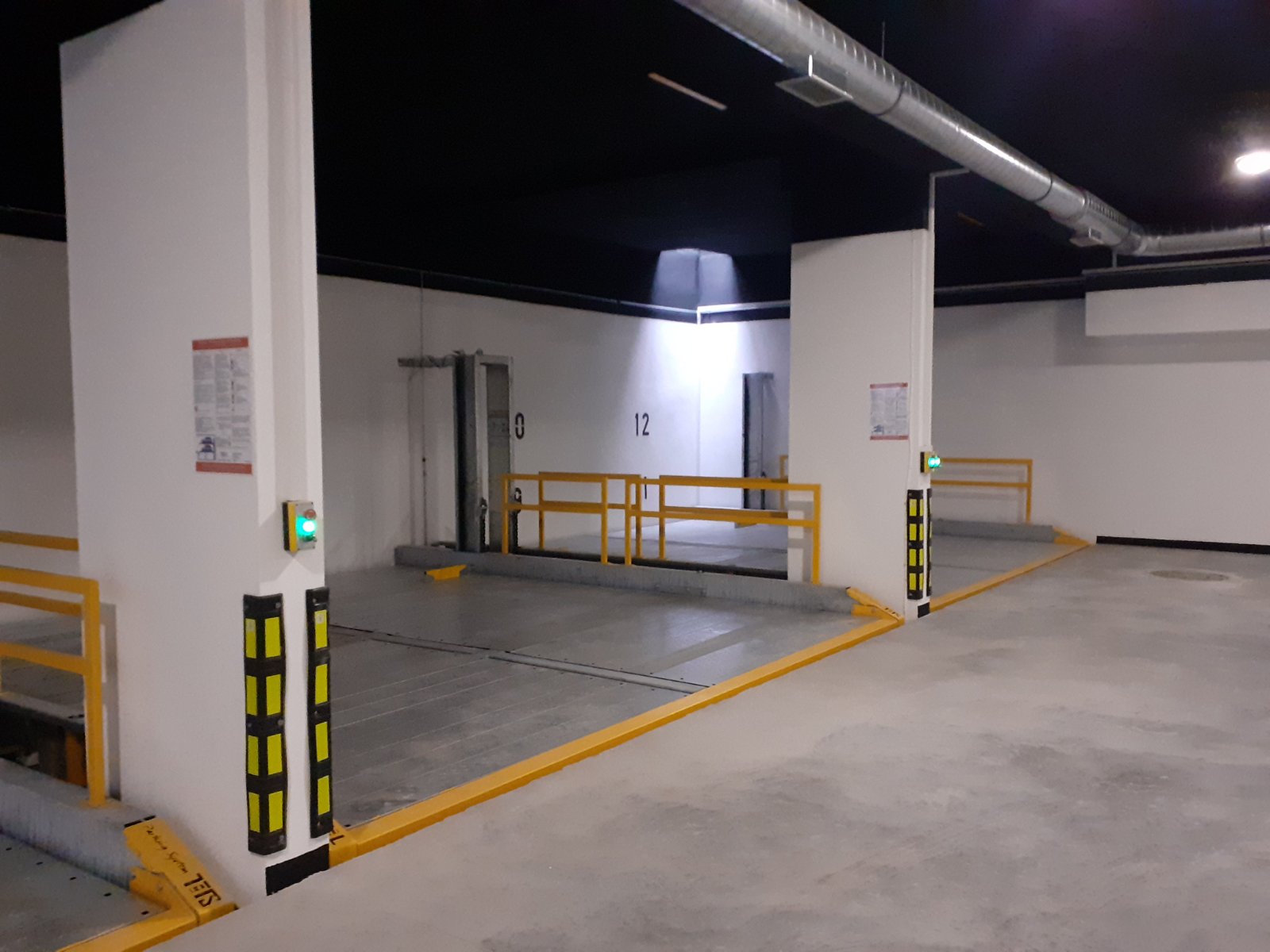

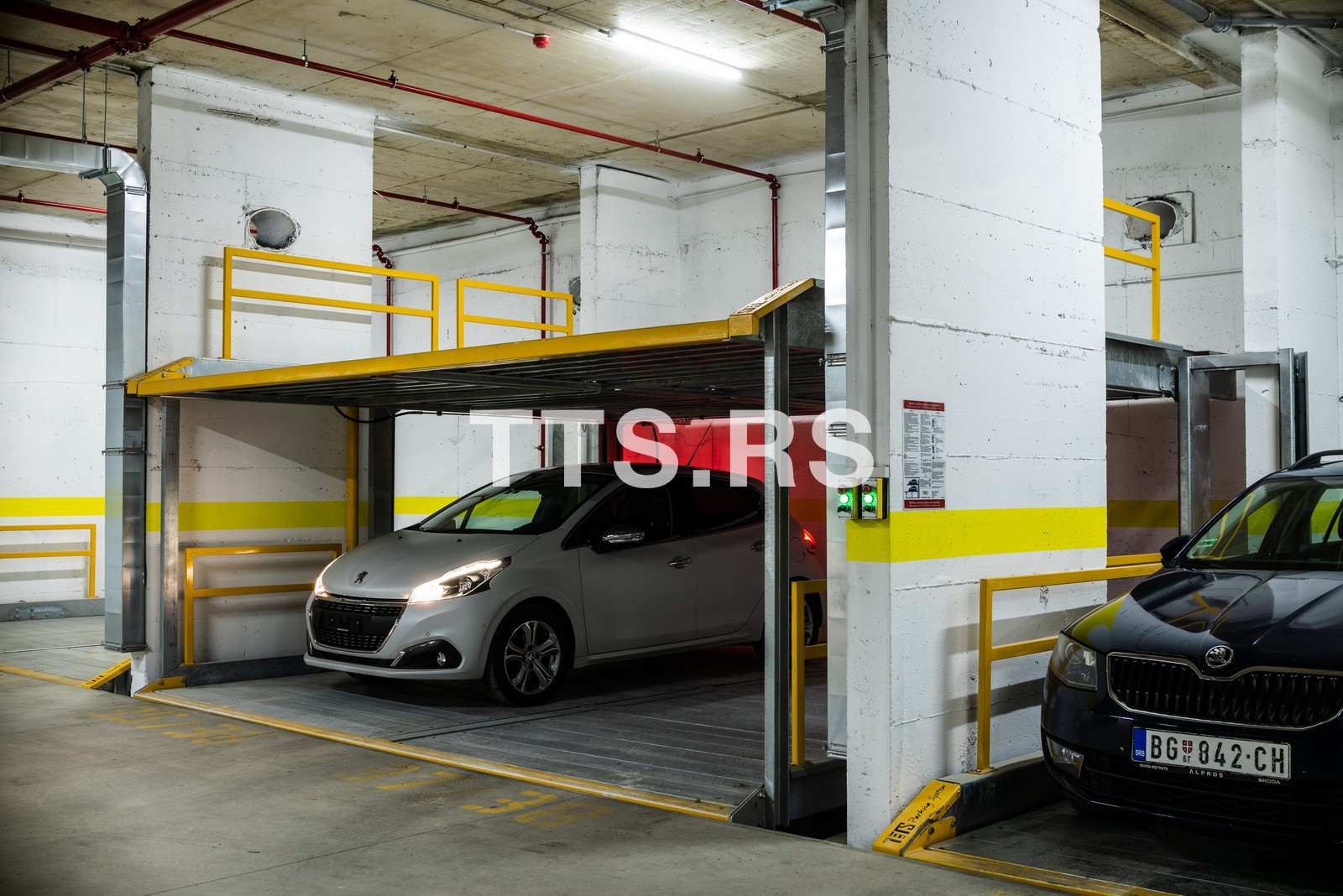

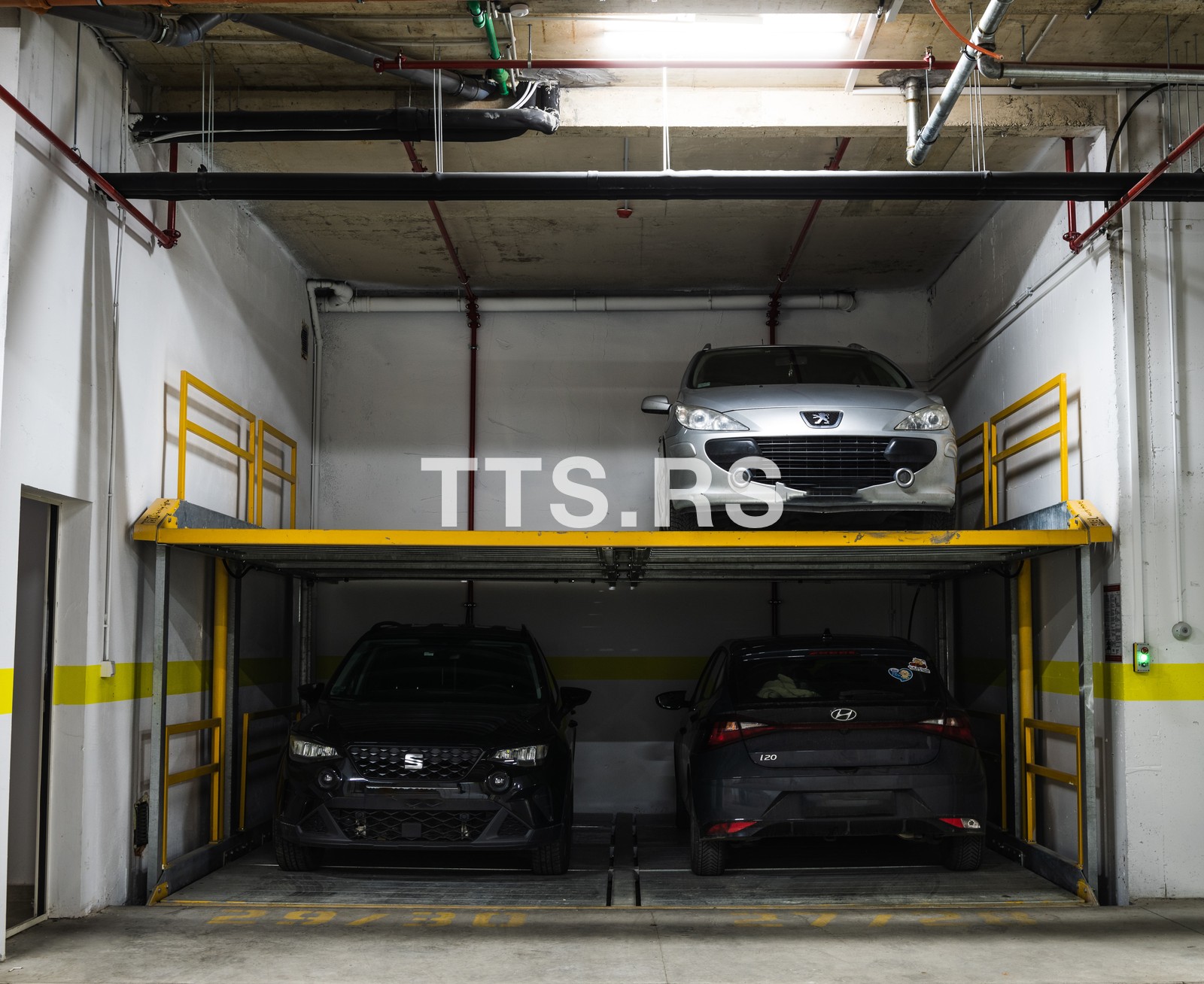

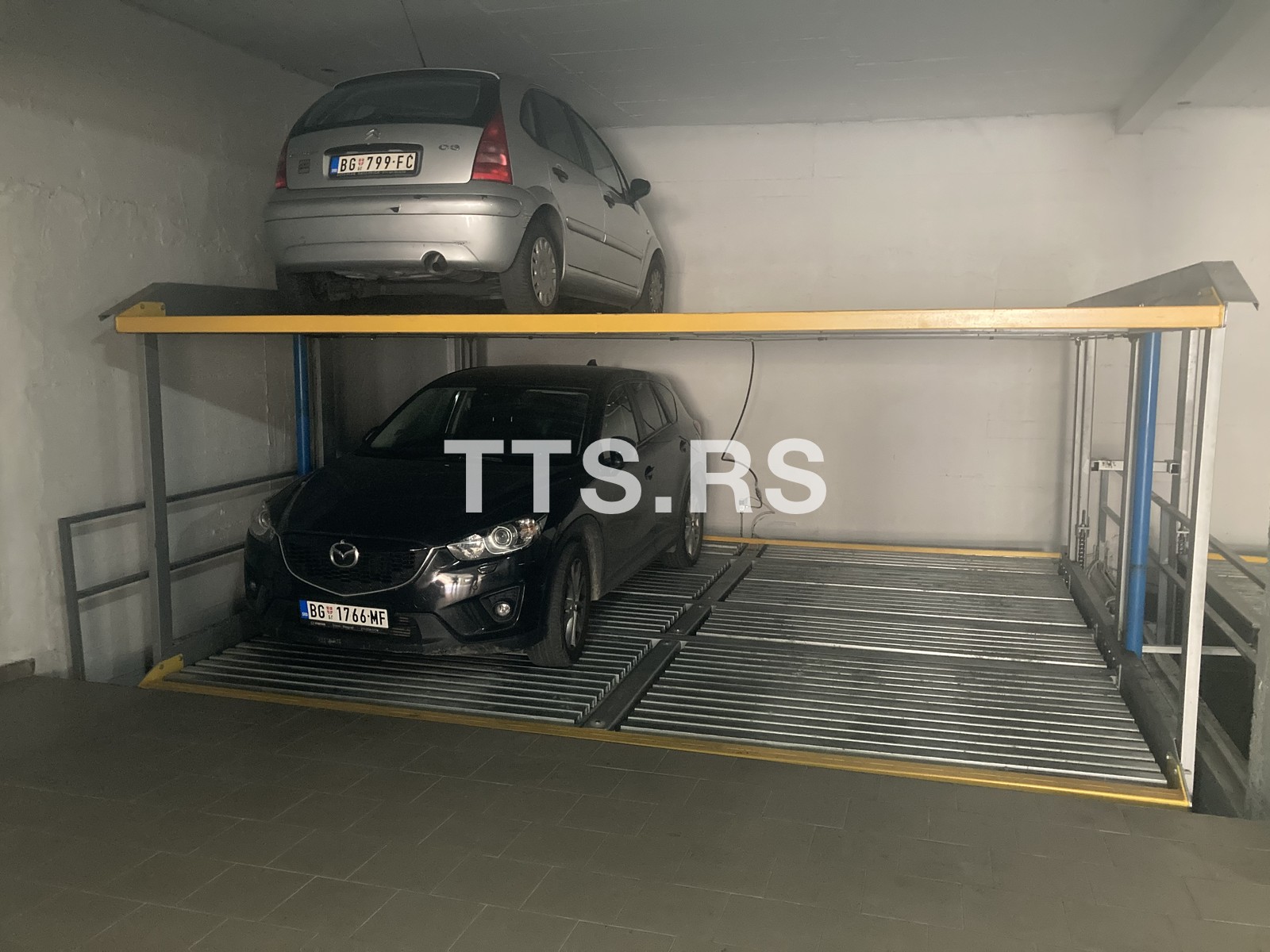

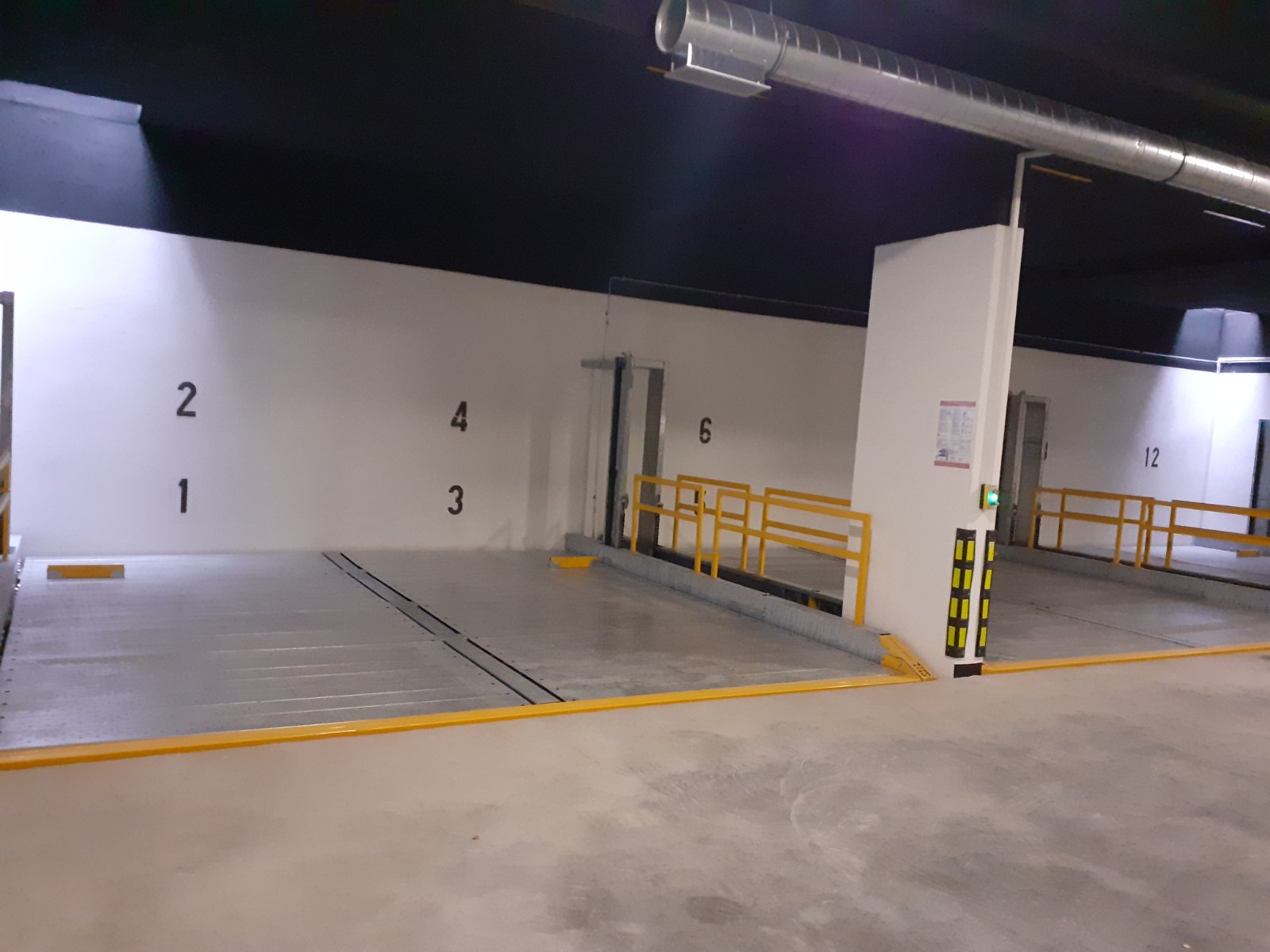

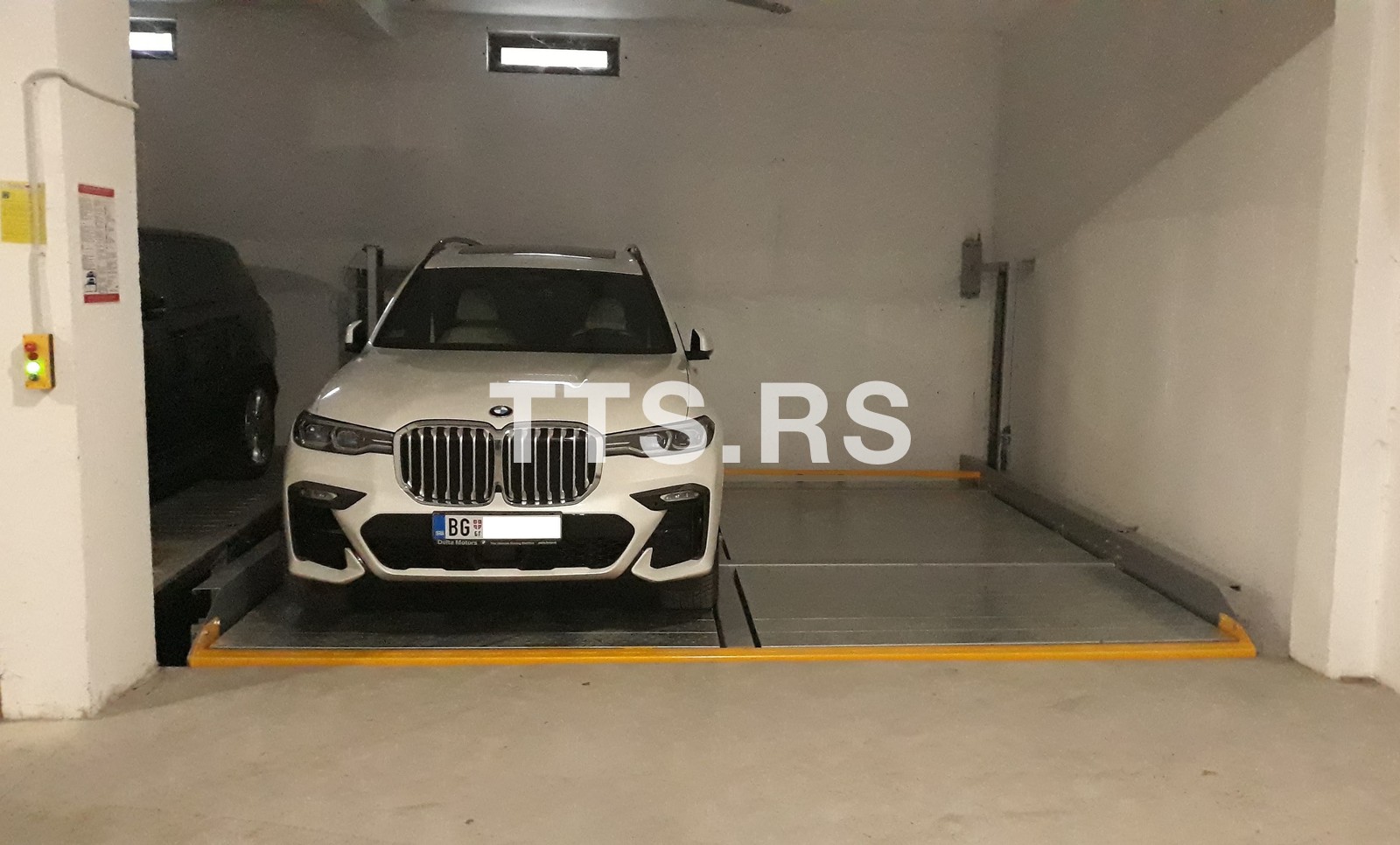

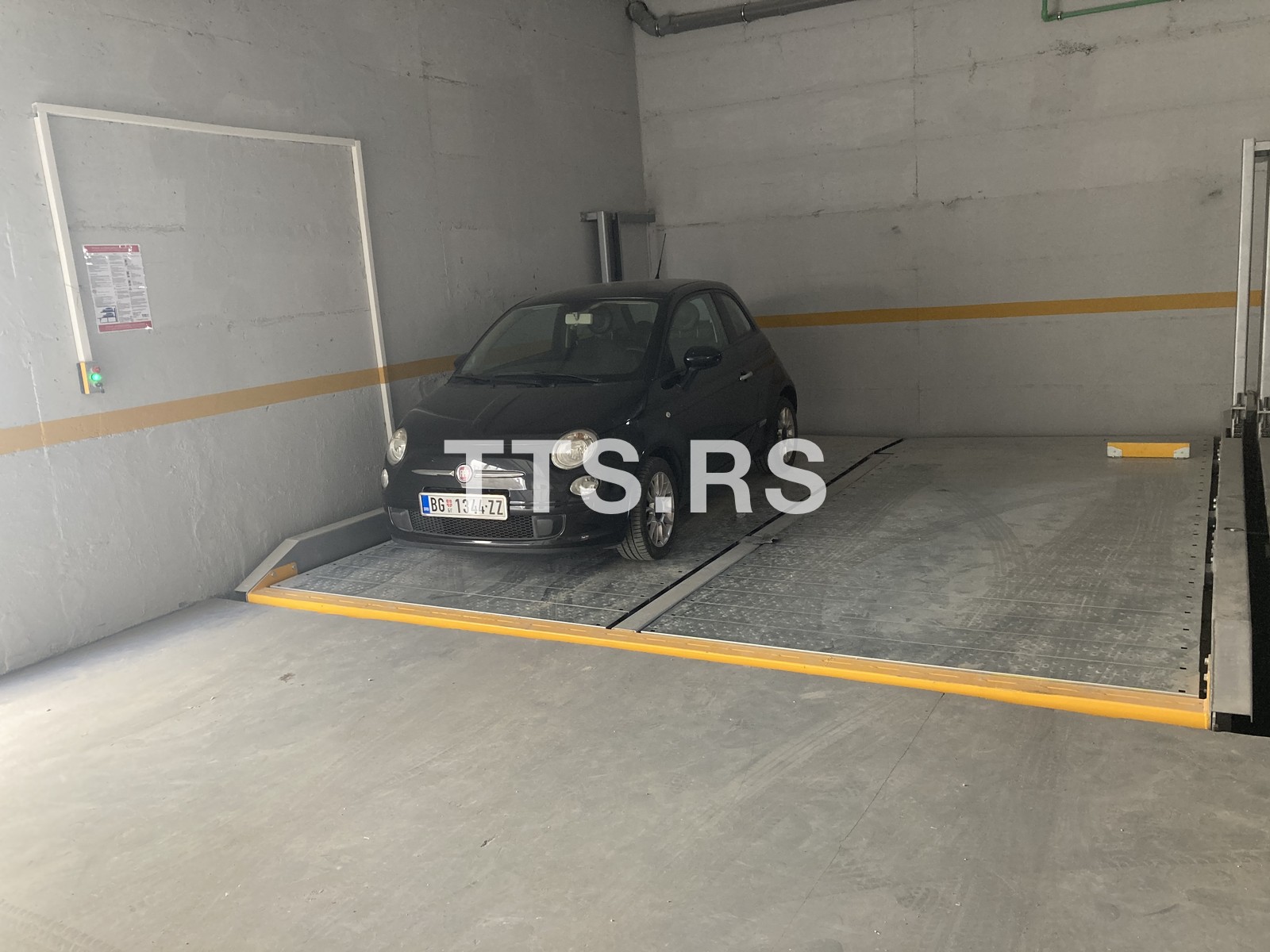

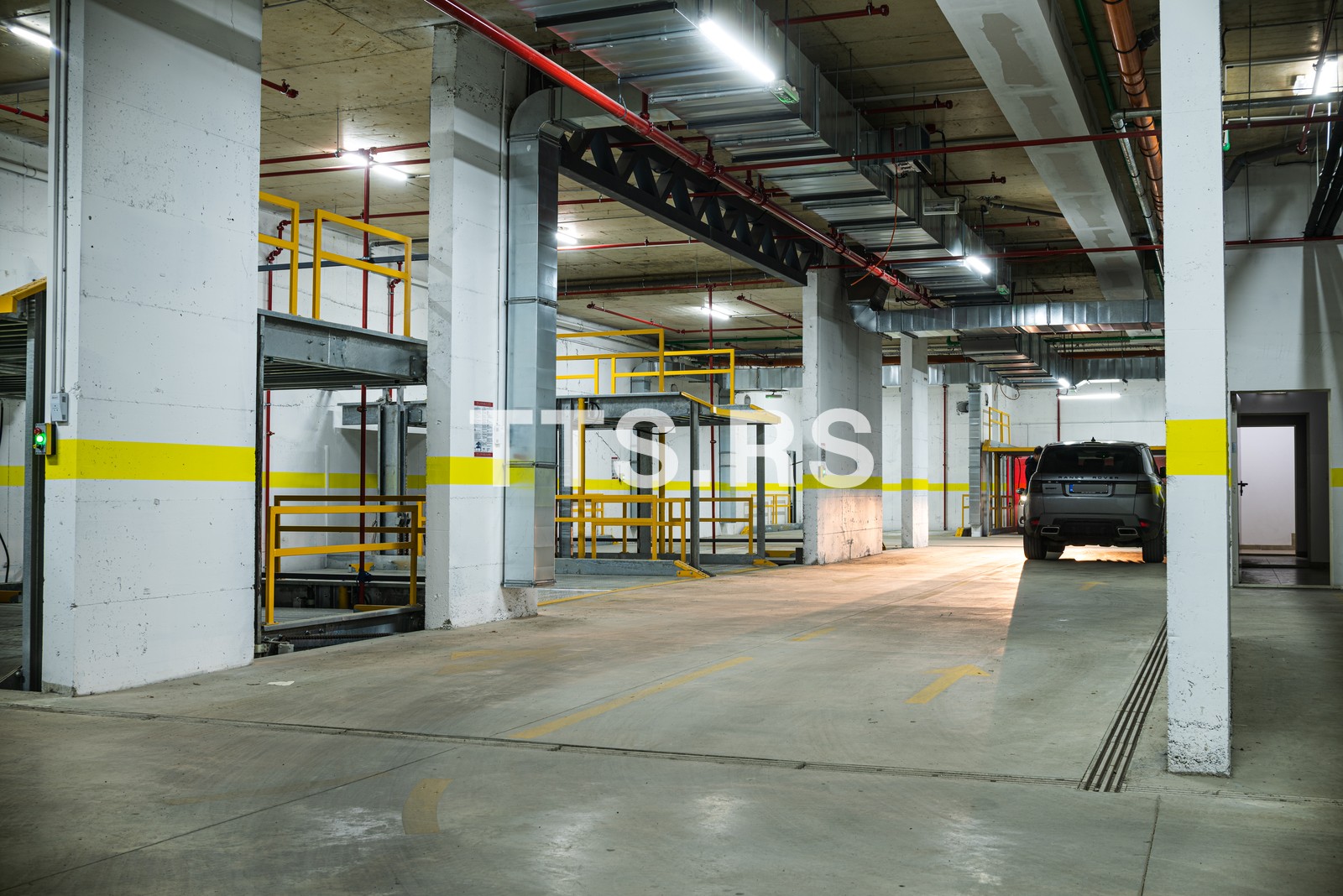

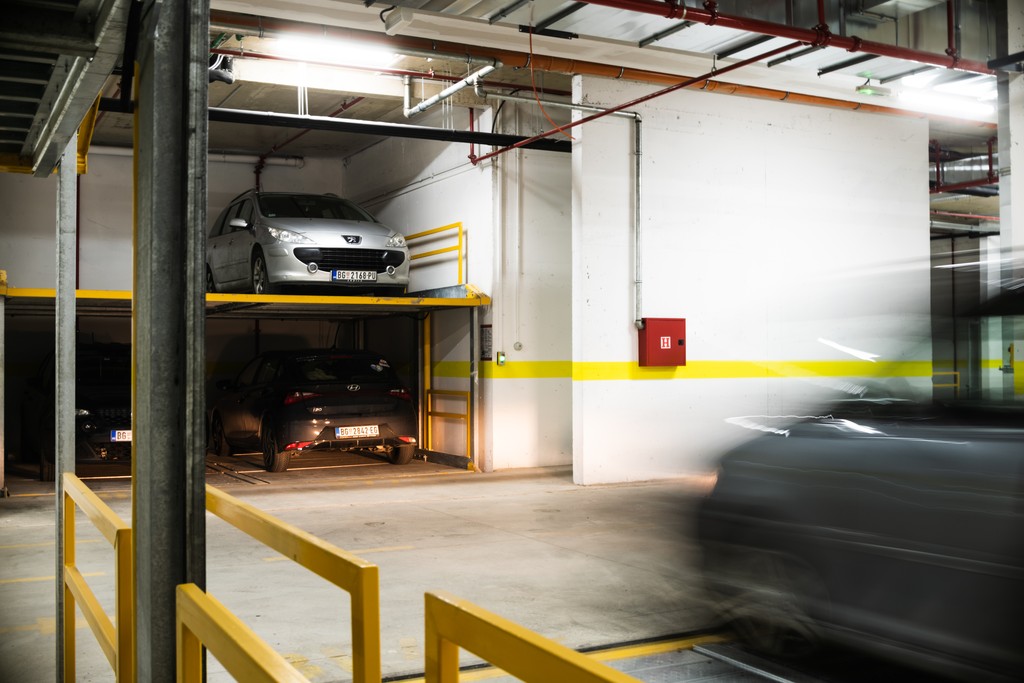

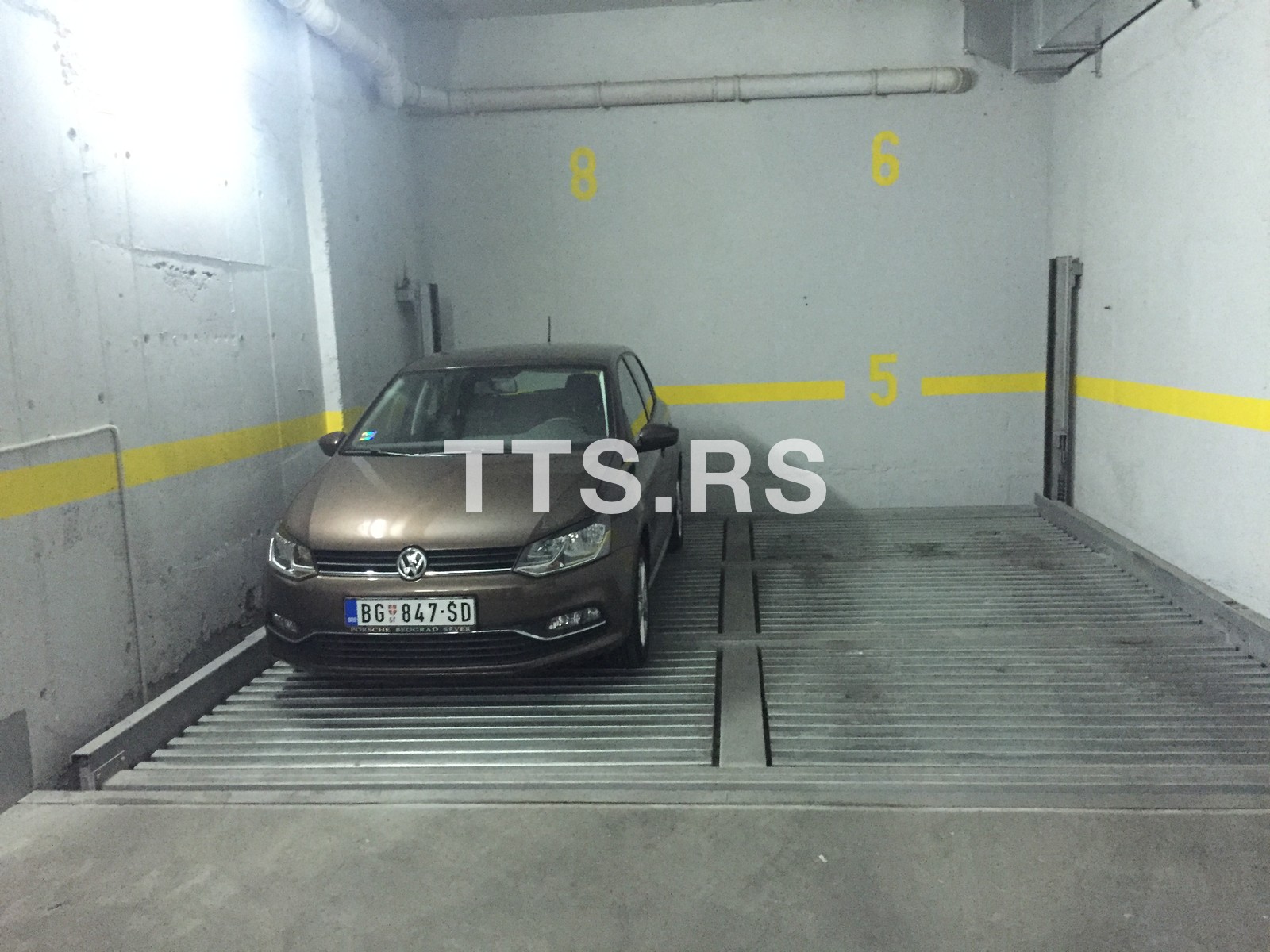

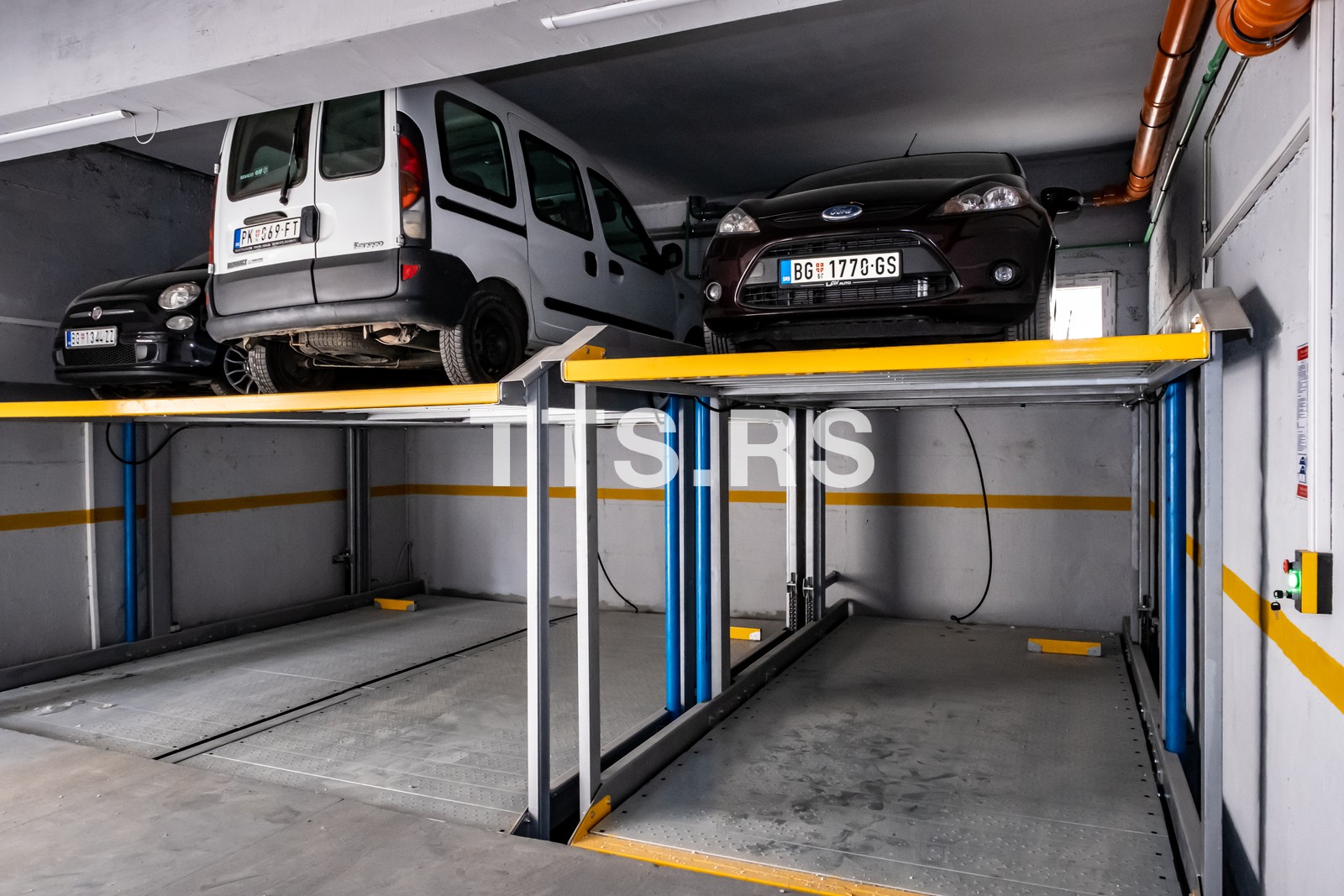

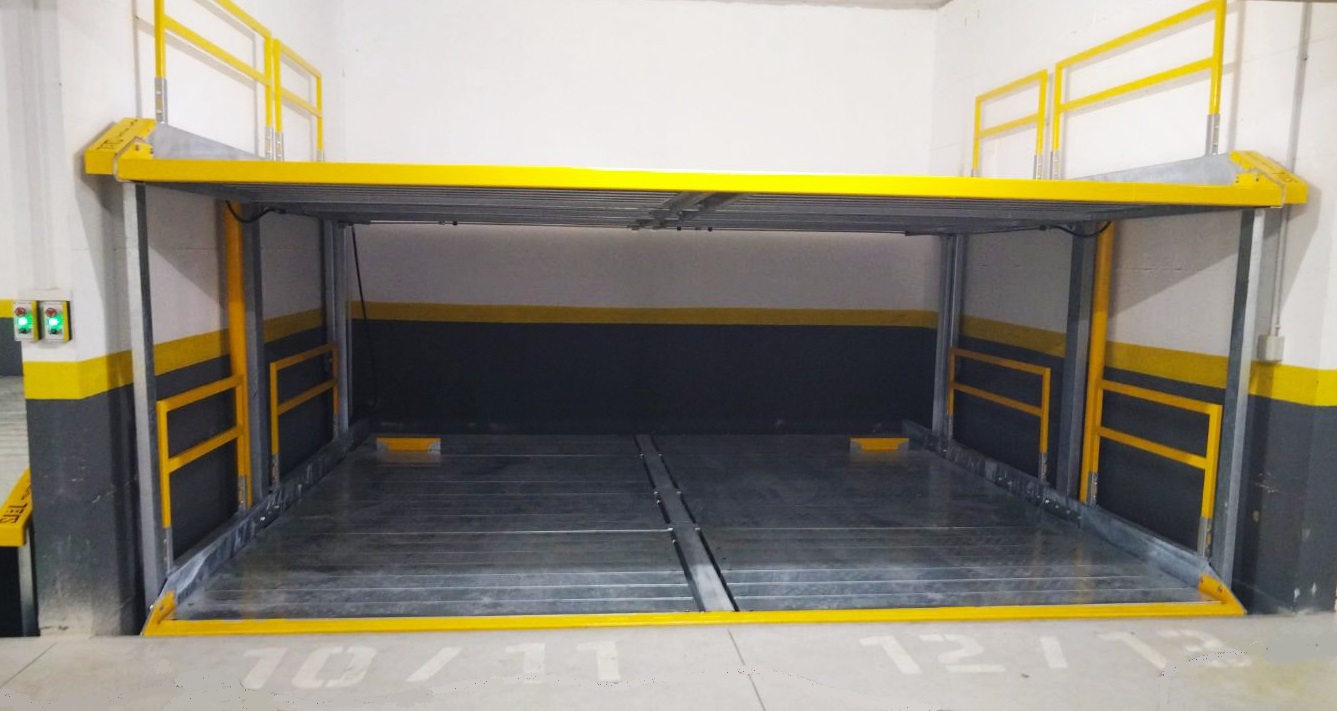

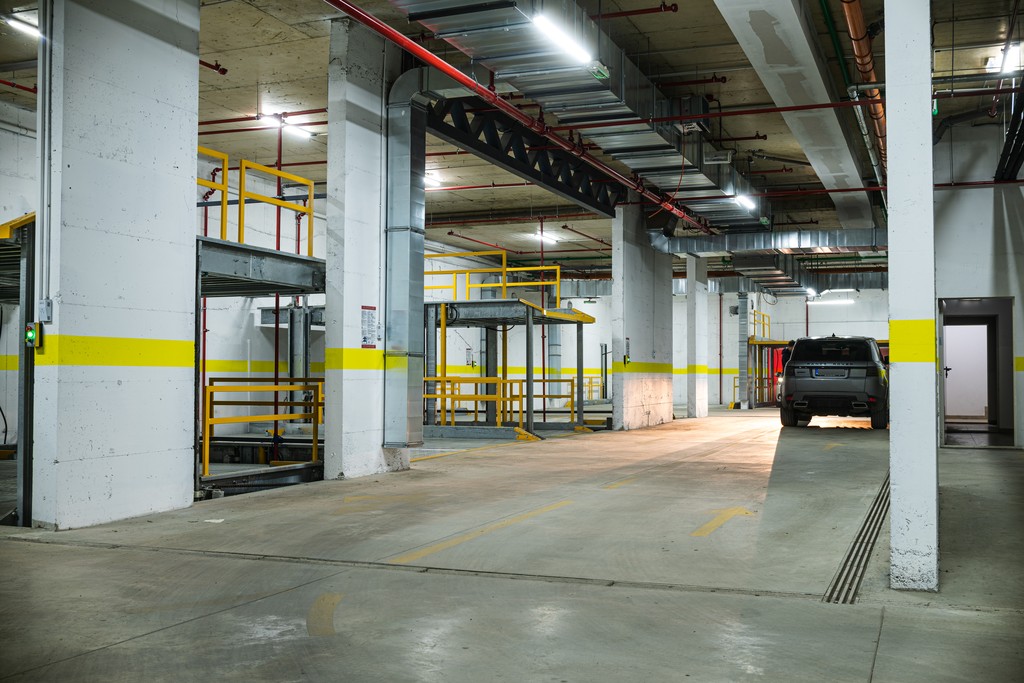

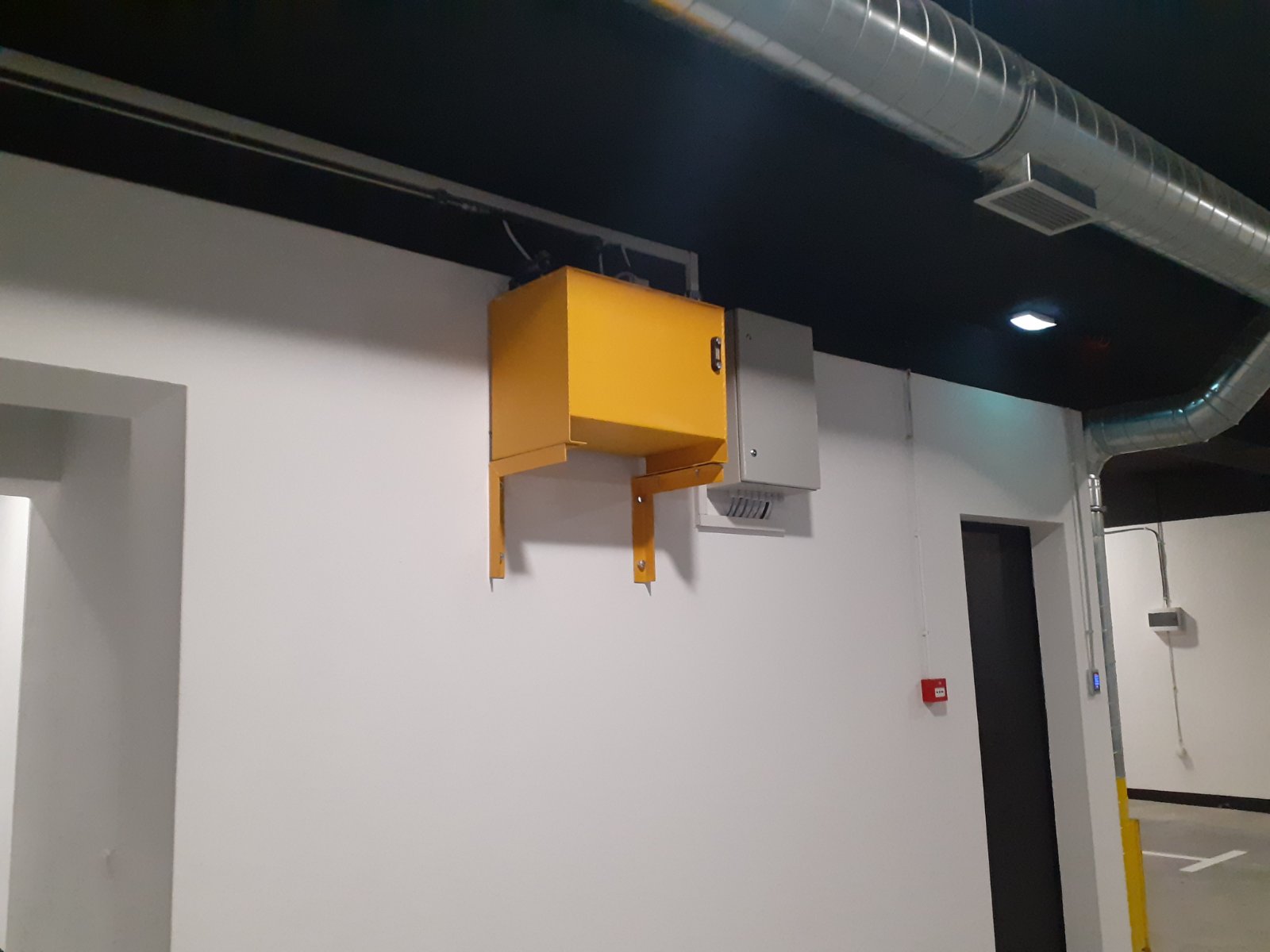

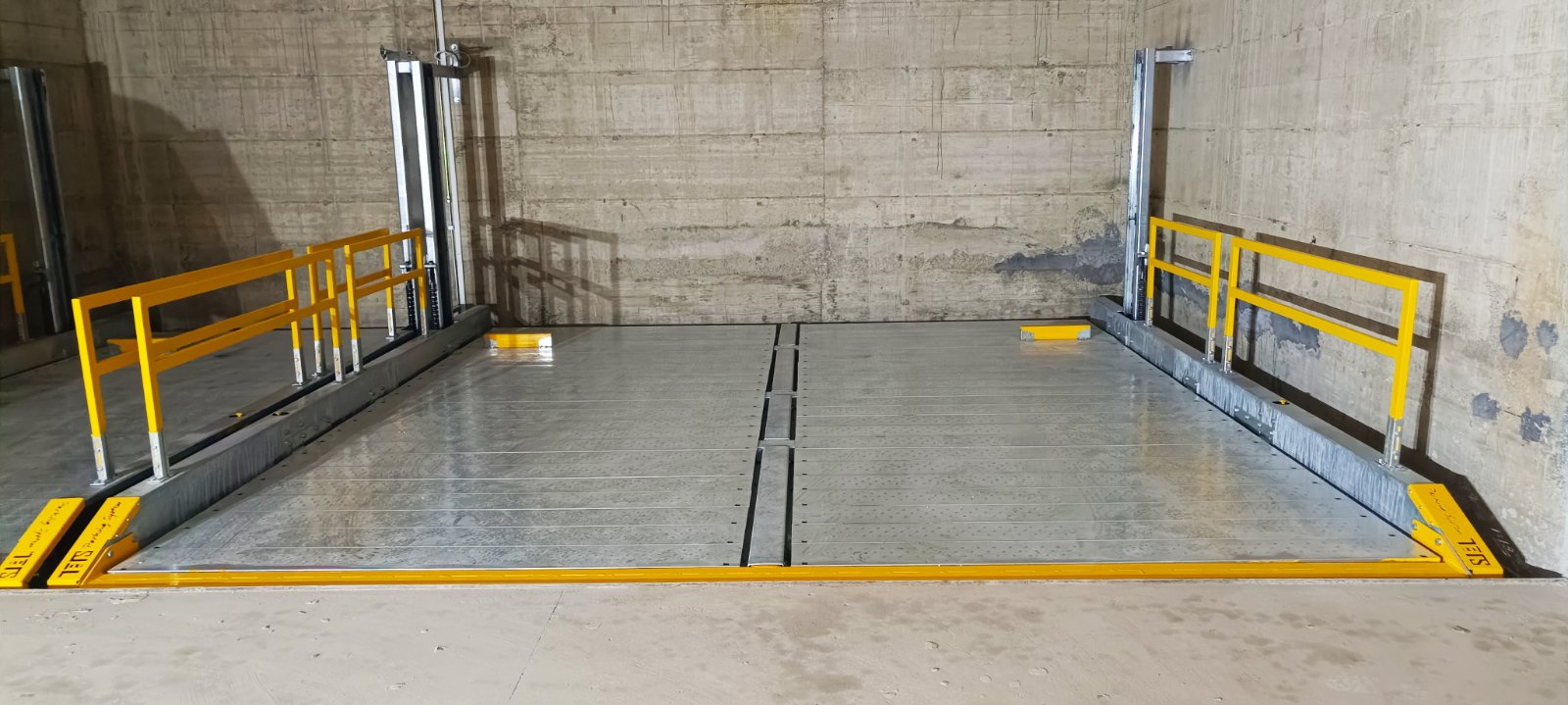

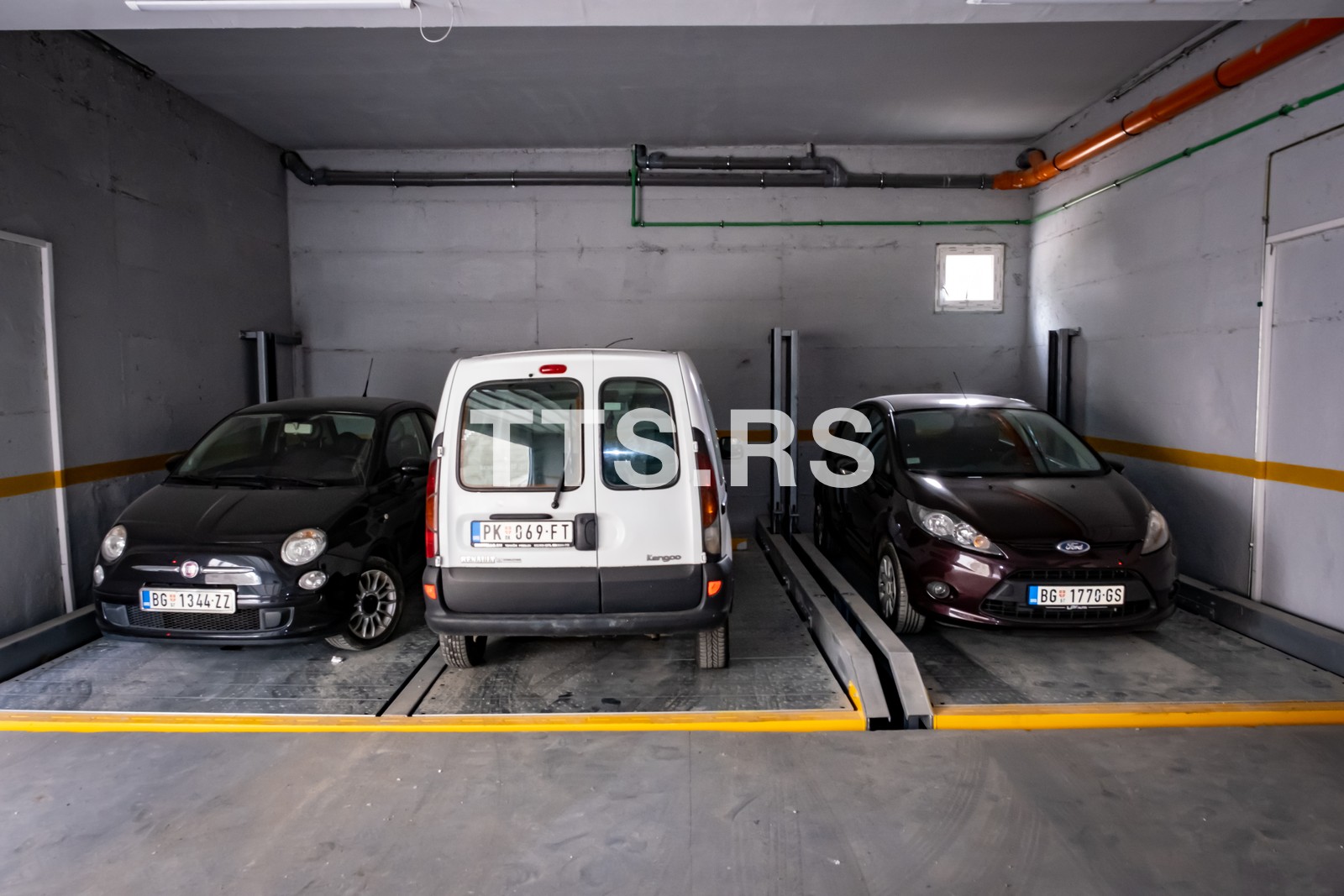

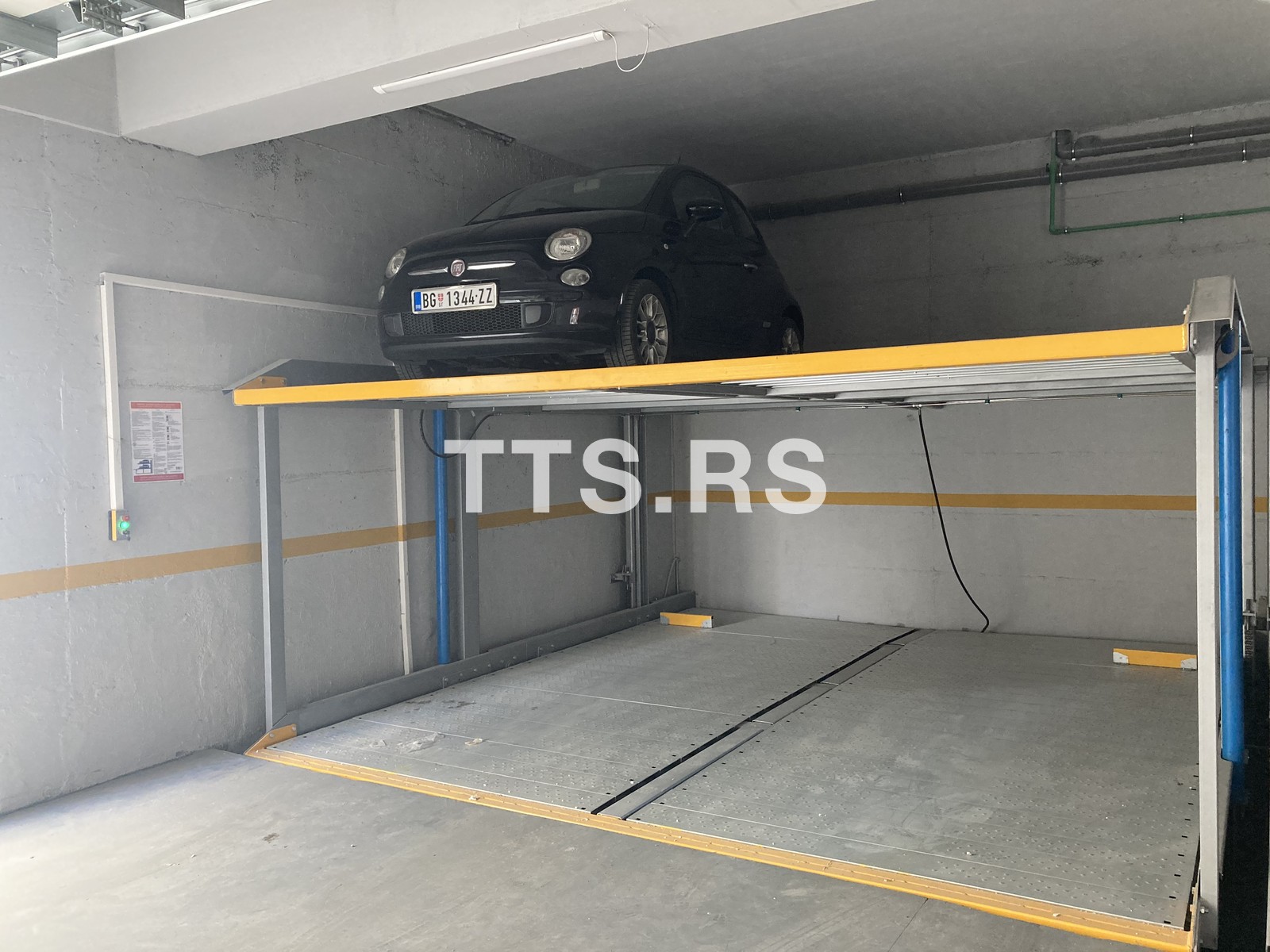

Primeri izvedenih projekata - Horizontalni Pit Double Parking Sistemi
