Kosi Pit Double Parking Sistemi

Kosi Pit sistem je mehanički hidraulični sistem za nezavisno parkiranje vozila u dva nivoa. Ovi sistemi su projektovani za niže prostore u kojima se njegovom primenom povećava visina parking mesta na gornjem nivou. Predviđeni su za ugradnju u unapred pripremljene a.b. jame.


Opis Sistema

Kosi Pit double parking sistem je mehanički hidraulični sistem za nezavisno parkiranje četiri vozila u dva nivoa (dva vozila gore – dva vozila dole) na površini koju inače zauzimaju dva vozila.

Ovi sistemi su projektovani za niže prostore u kojima se njegovom primenom povećava visina parking mesta na gornjem nivou. Predviđeni su za ugradnju u unapred pripremljene a.b. jame.

  • Upravljanje jednostavnim okretanjem ključa levo/desno na upravljačkoj jedinici
  • Svi elementi zaštićeni od korozije toplim cinkovanjem i antikorozivnom bojom
  • Brzina podizanja platformi je do 45s
  • Pogon – hidraulični agregat sa trofaznim motorom 4,5kW
  • Standardna dužina parking mesta je 5m
  • Standardne širine platforme su 460 cm, 480 cm, 500 cm
  • Standardne visine na parking mestima od 155 cm do 220 cm

Obezbeđen redovan servis 24/7 i zamenski delovi. Dve godine garancije na ceo sistem.

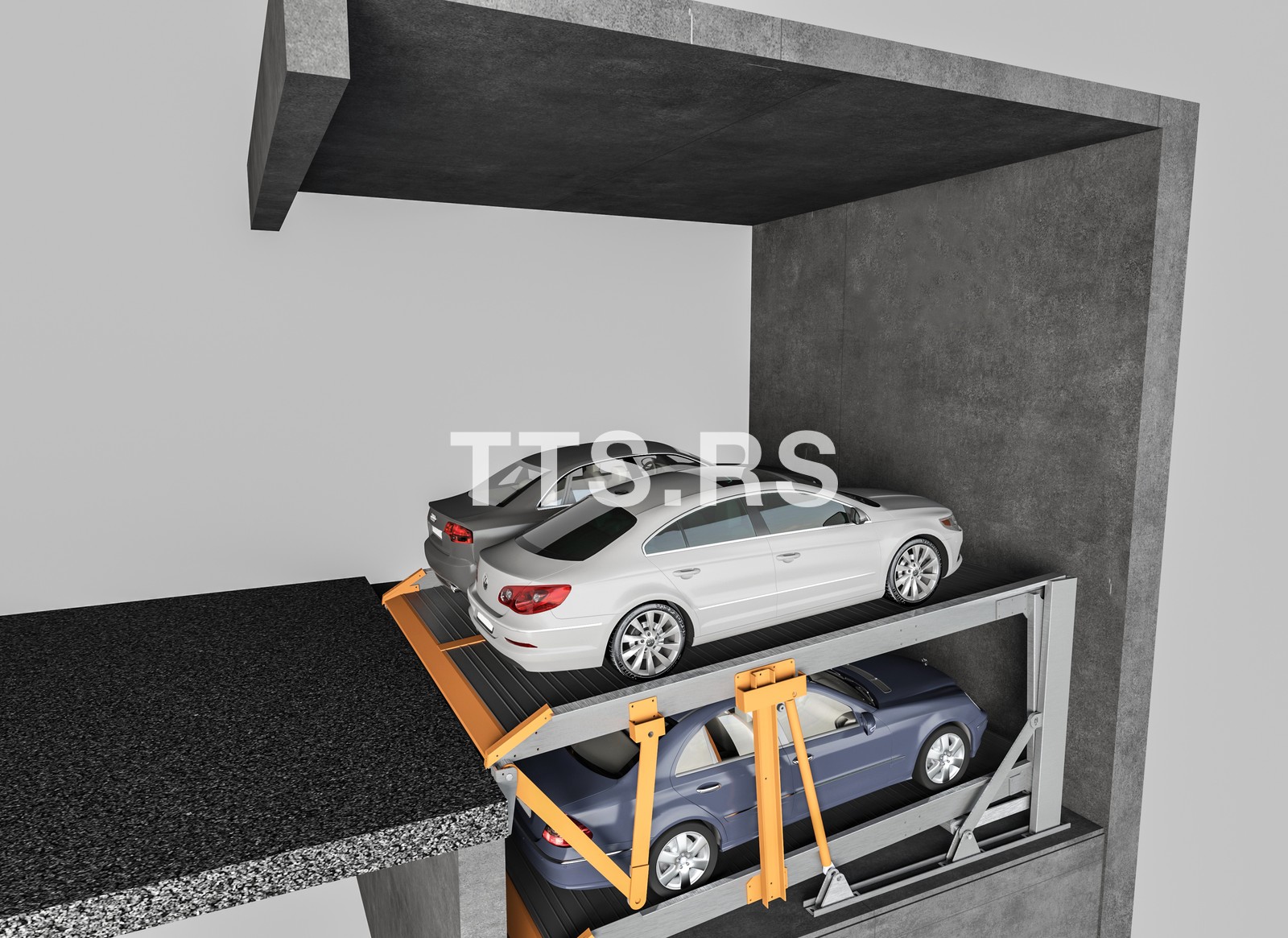

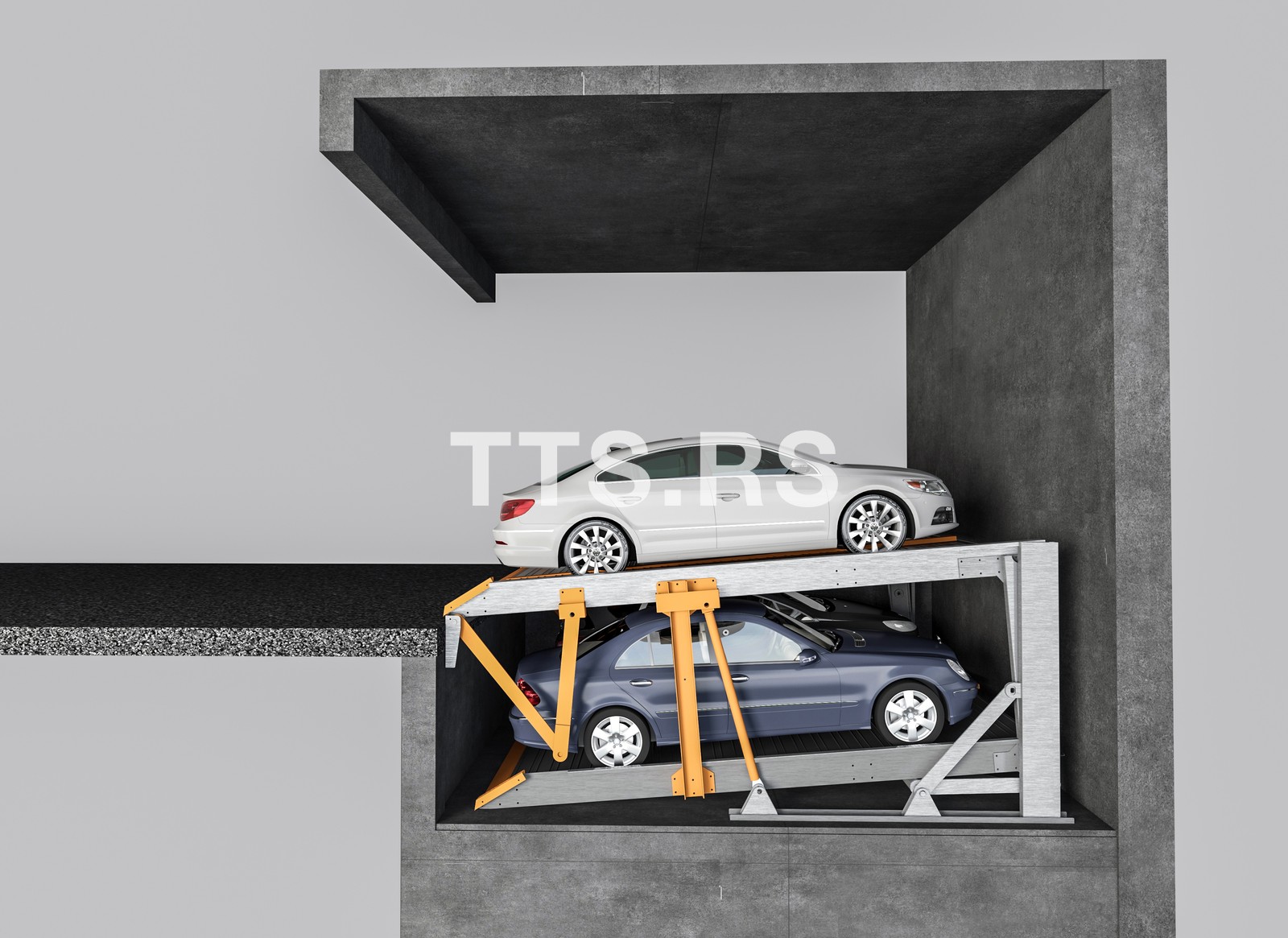

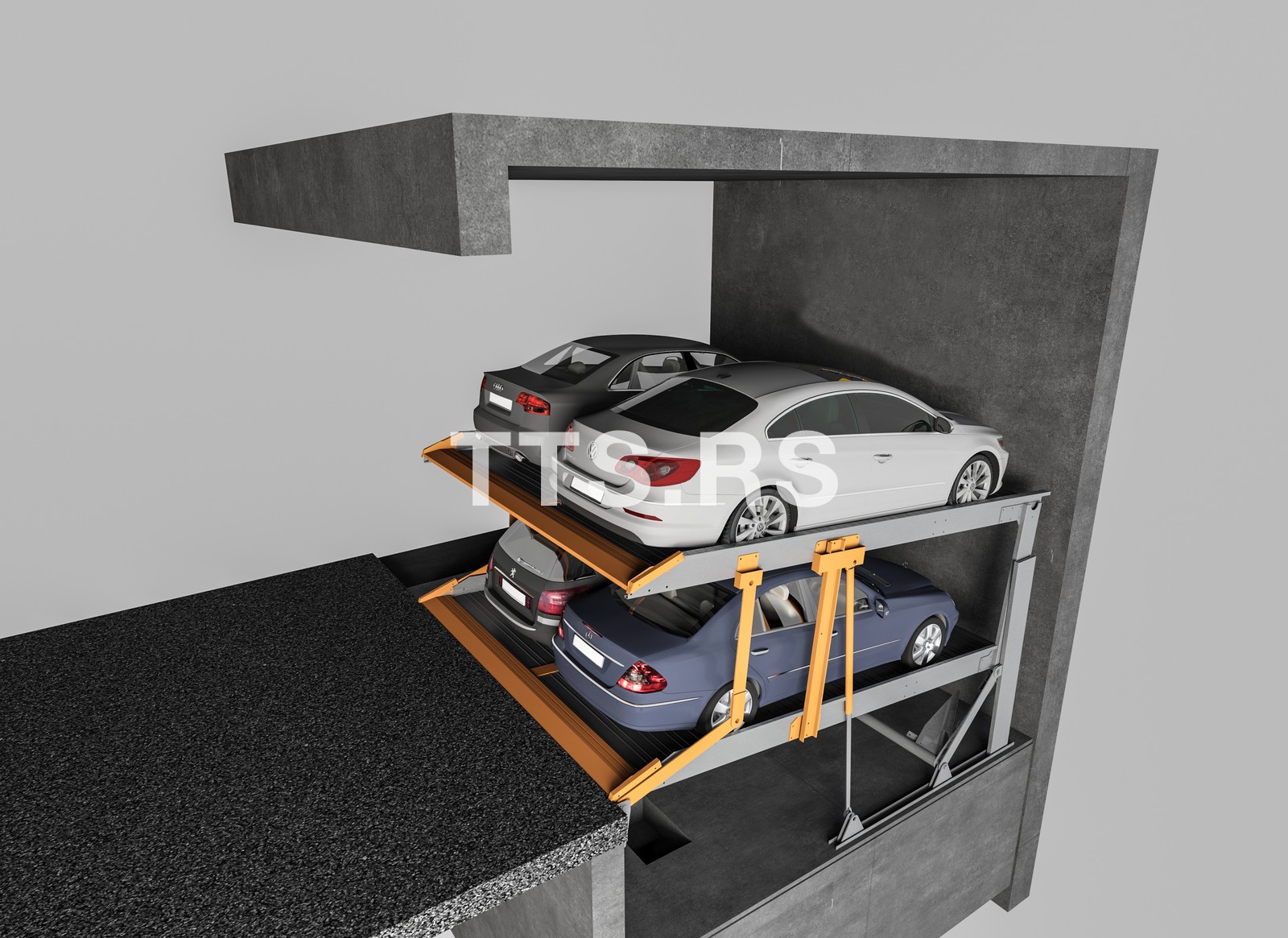

Prikaz parking sistema u prostoru

  • Minimalna dužina jame 5200mm
  • Minimalna širina jame 2600mm
  • Minimalna dubina jame 1600mm
  • Minimalna visina 2950mm

Statičko opterećenje

Double pit
P1= + 70 kN
P2= +6 kN ili -17kN
P3= +27 kN
P4= +2 kN ili -2kN
P5= +35 kN ili -13kN
P6= +8 kN ili -8kN

Statičko opterećenje - Double Pit Kosi Sistem

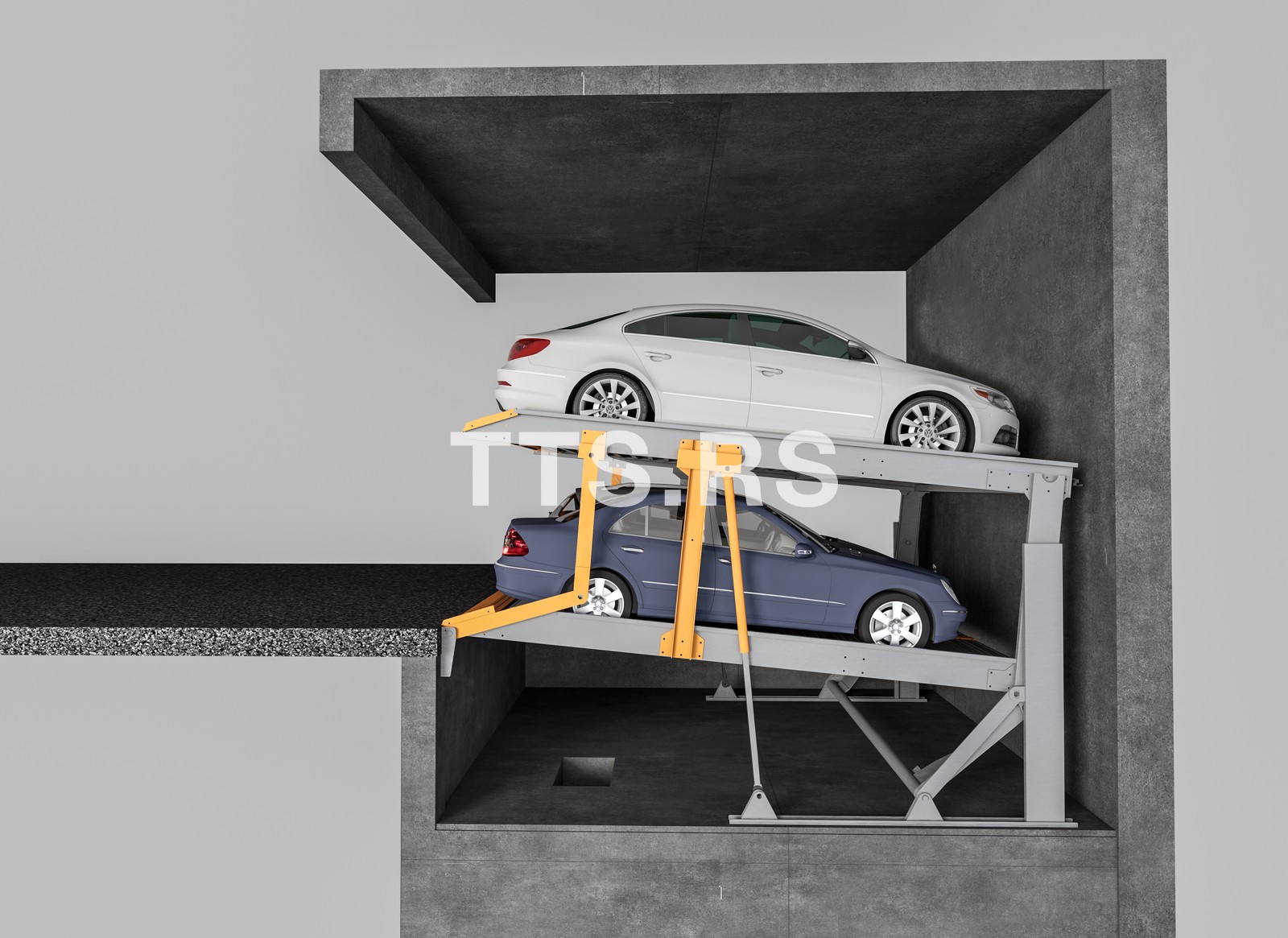

Funkcionisanje Instalacije

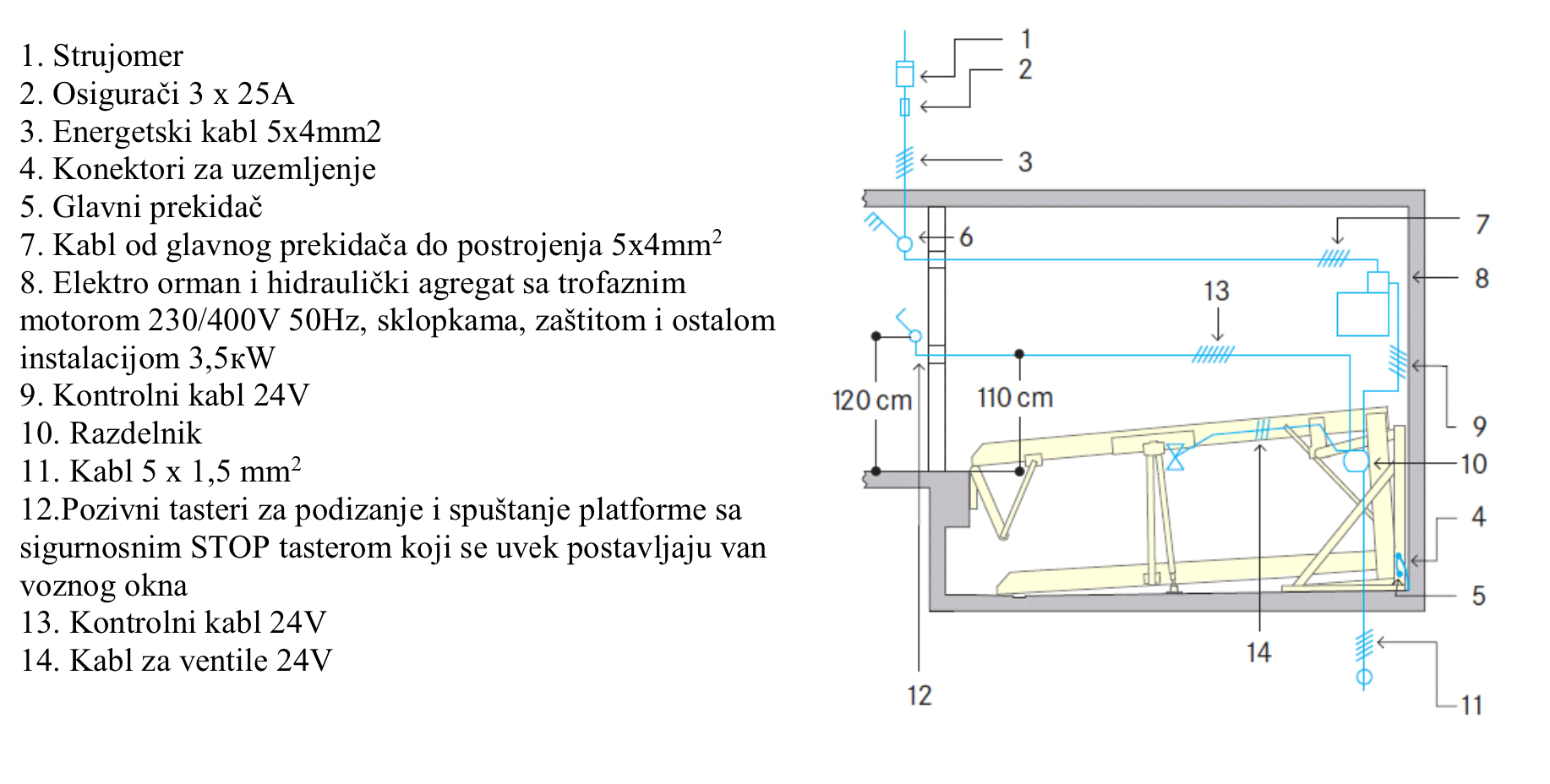

Funkcionisanje Instalacije - Double Pit Kosi Sistem

Video prikaz funkcionisanja - Kosi Pit Double Parking Sistemi

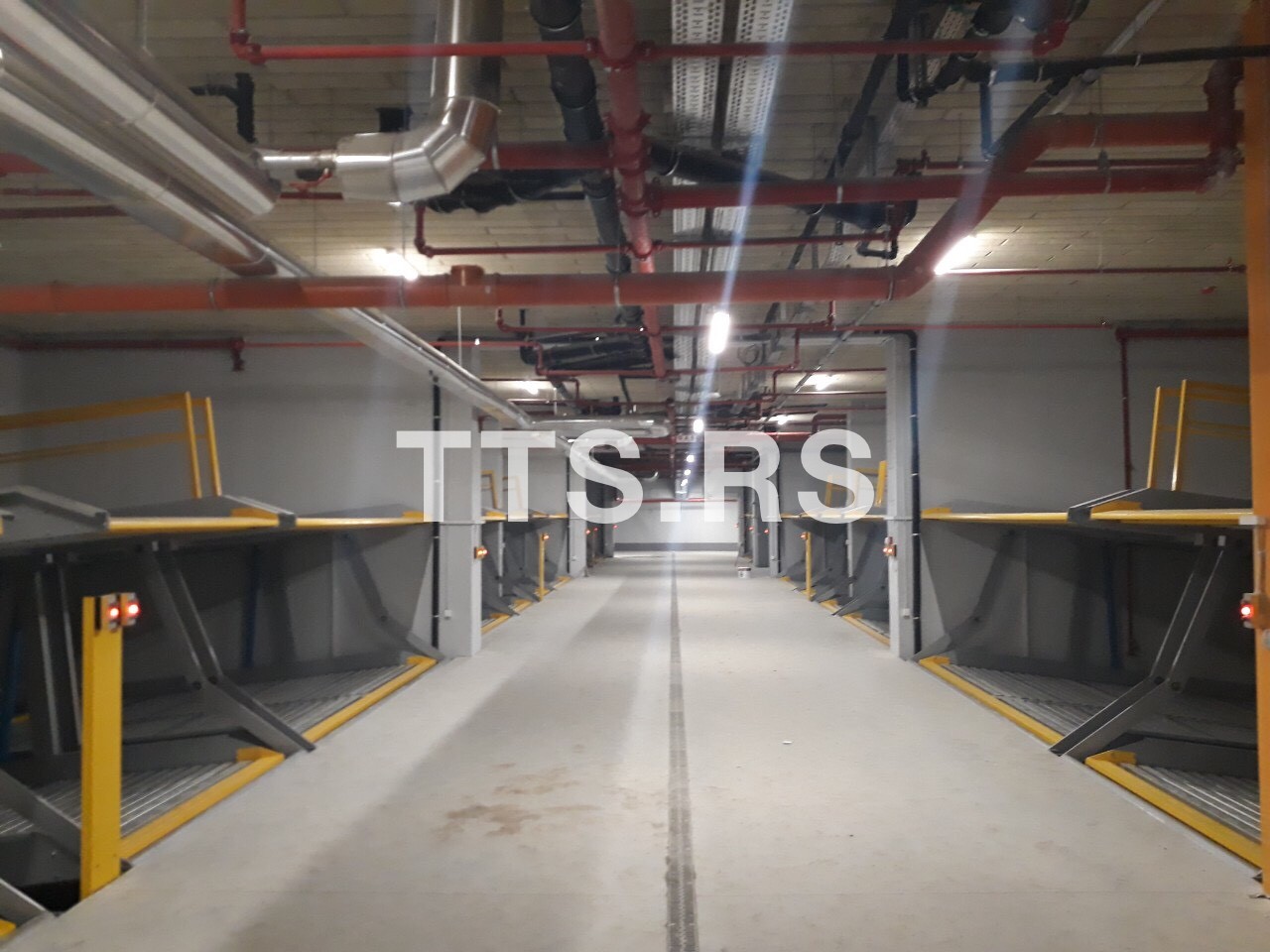

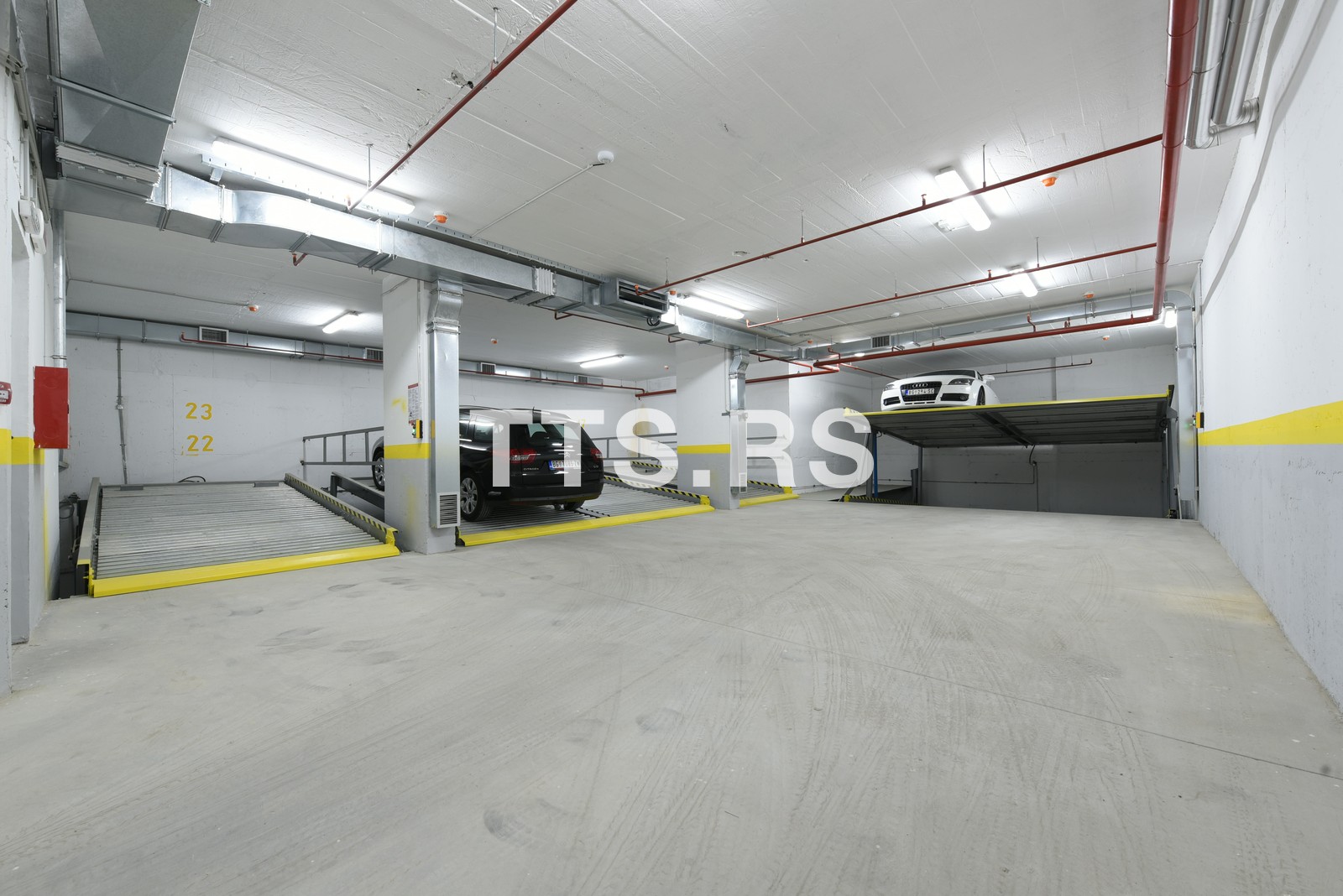

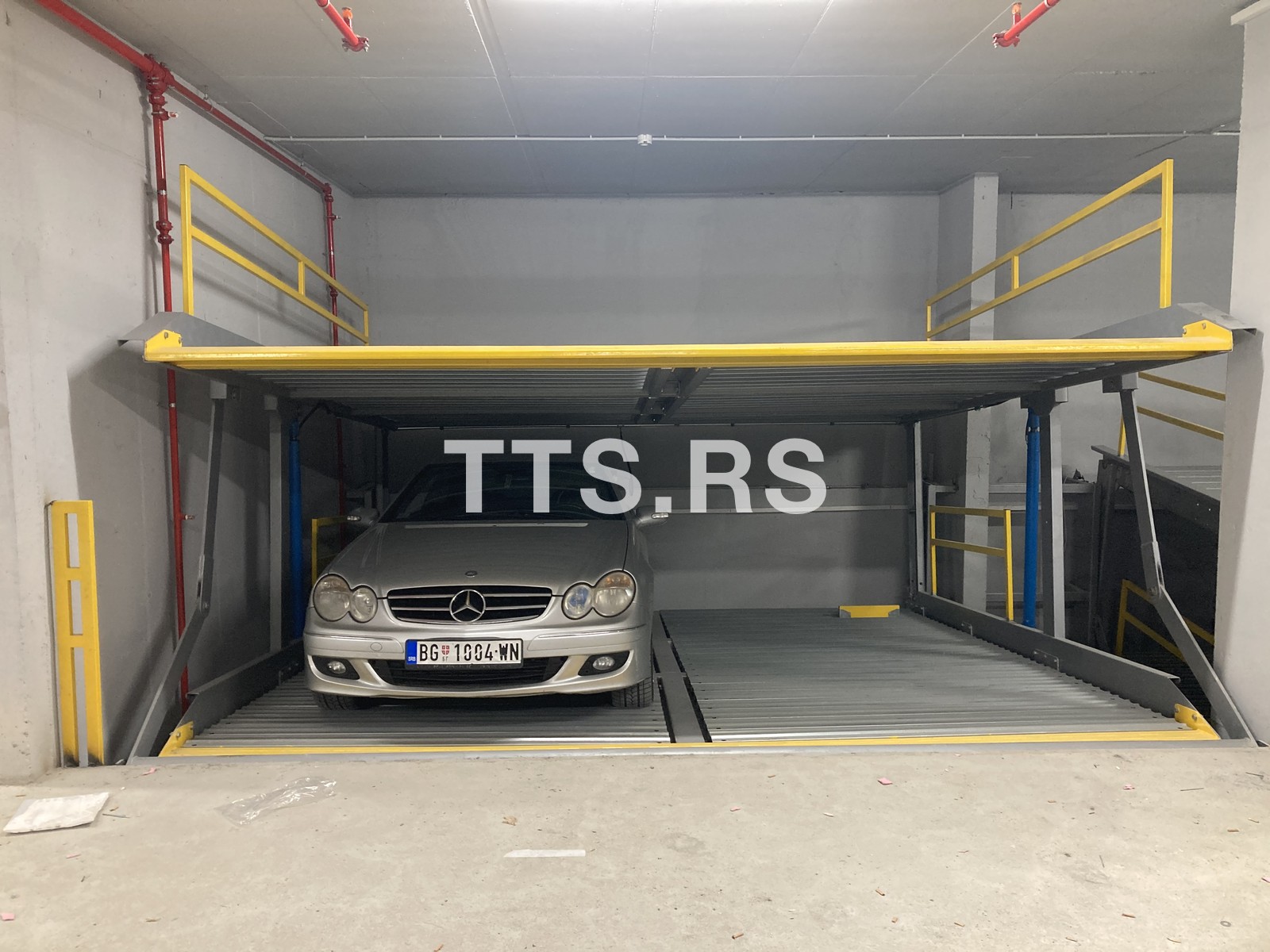

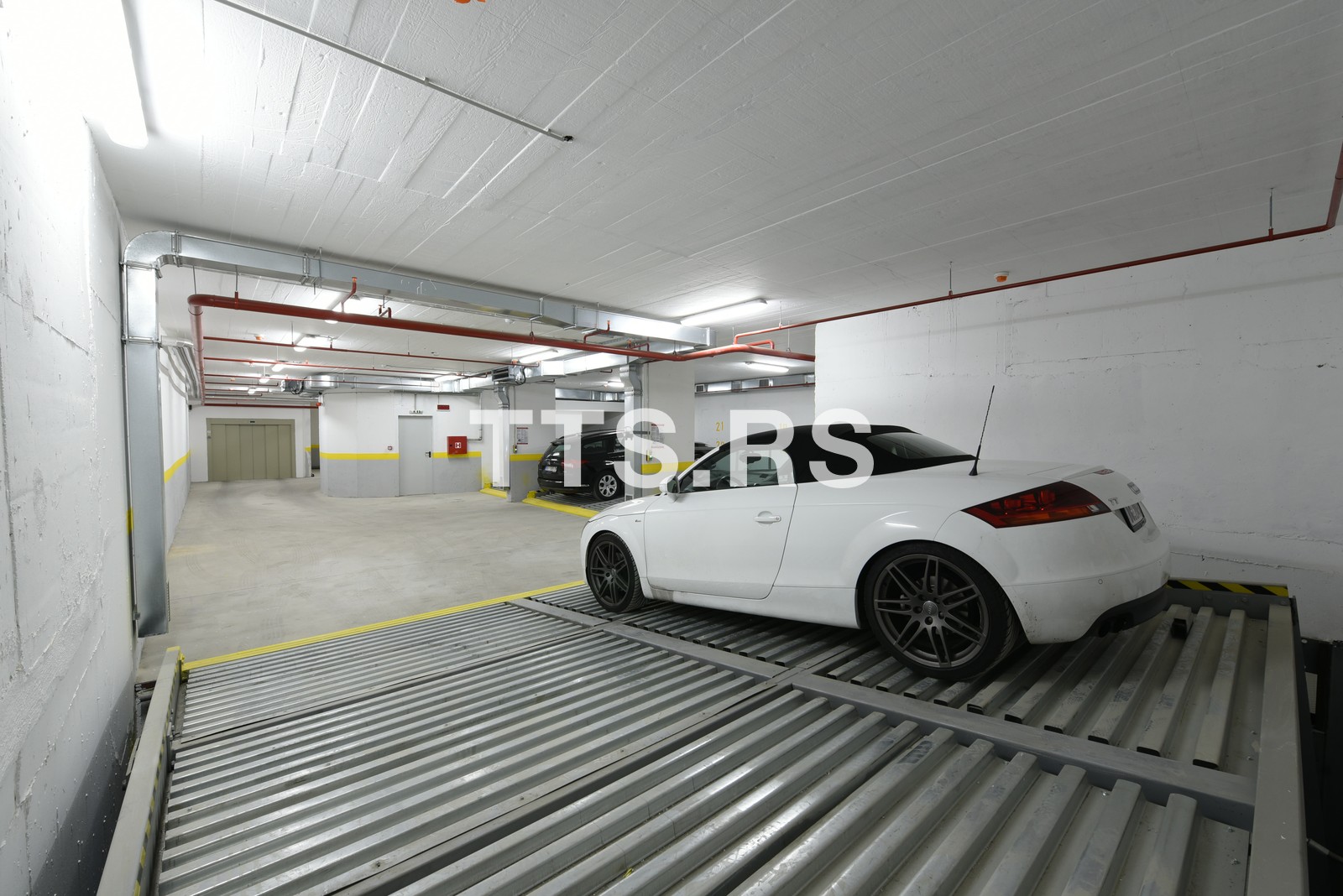

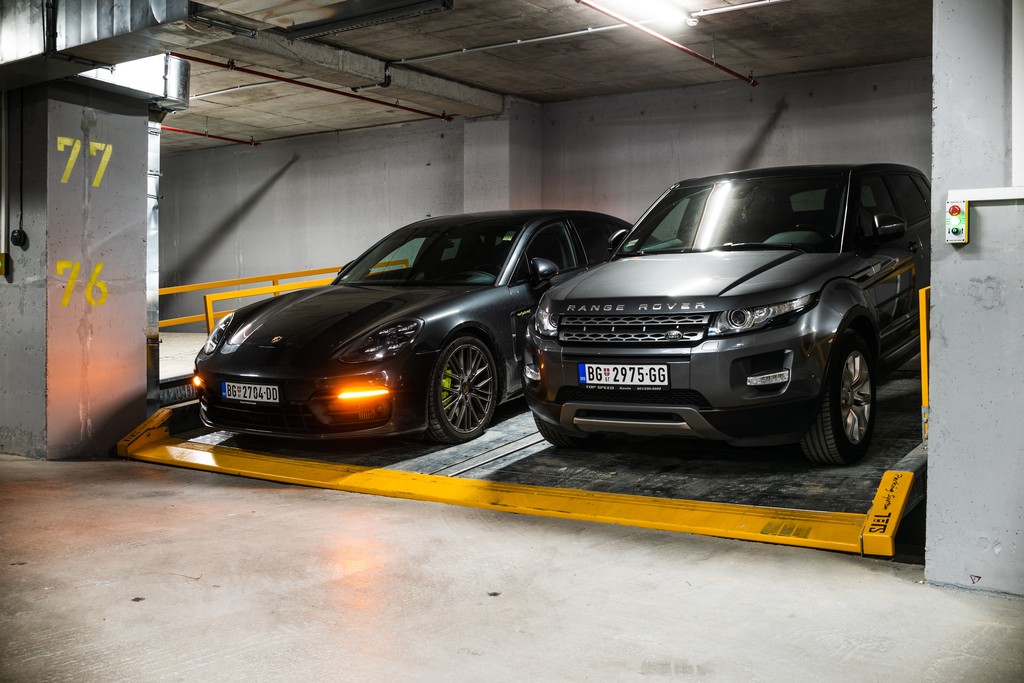

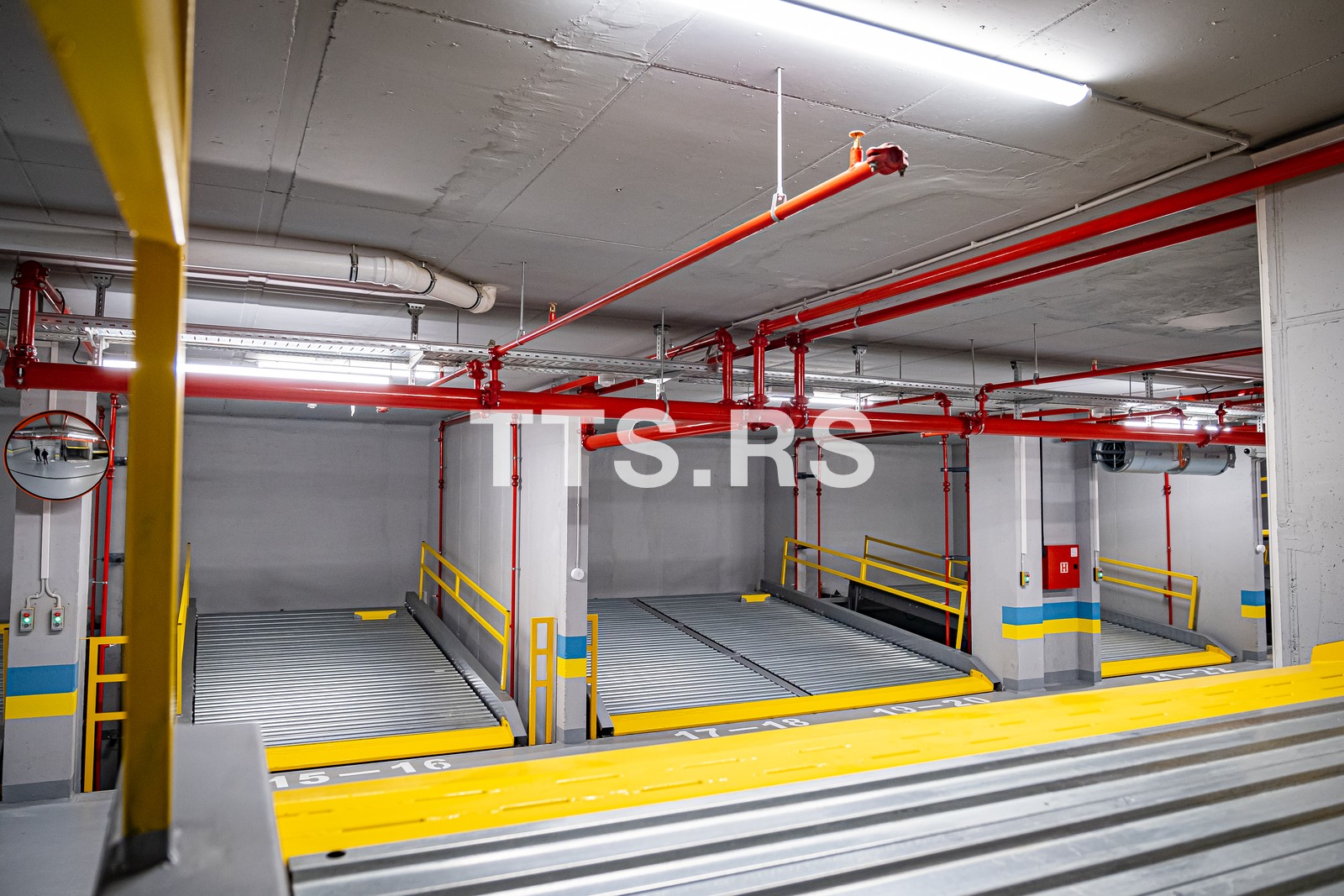

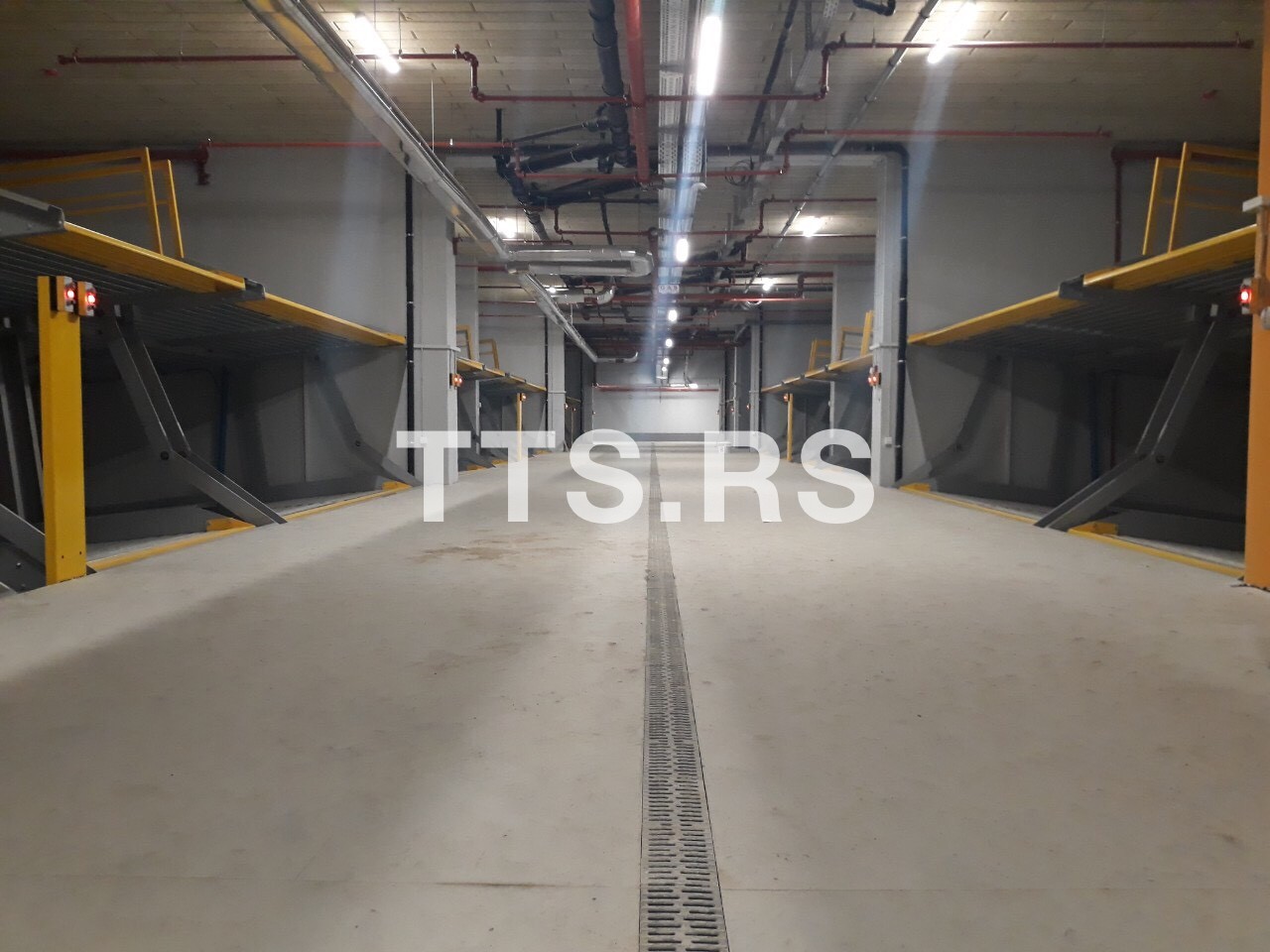

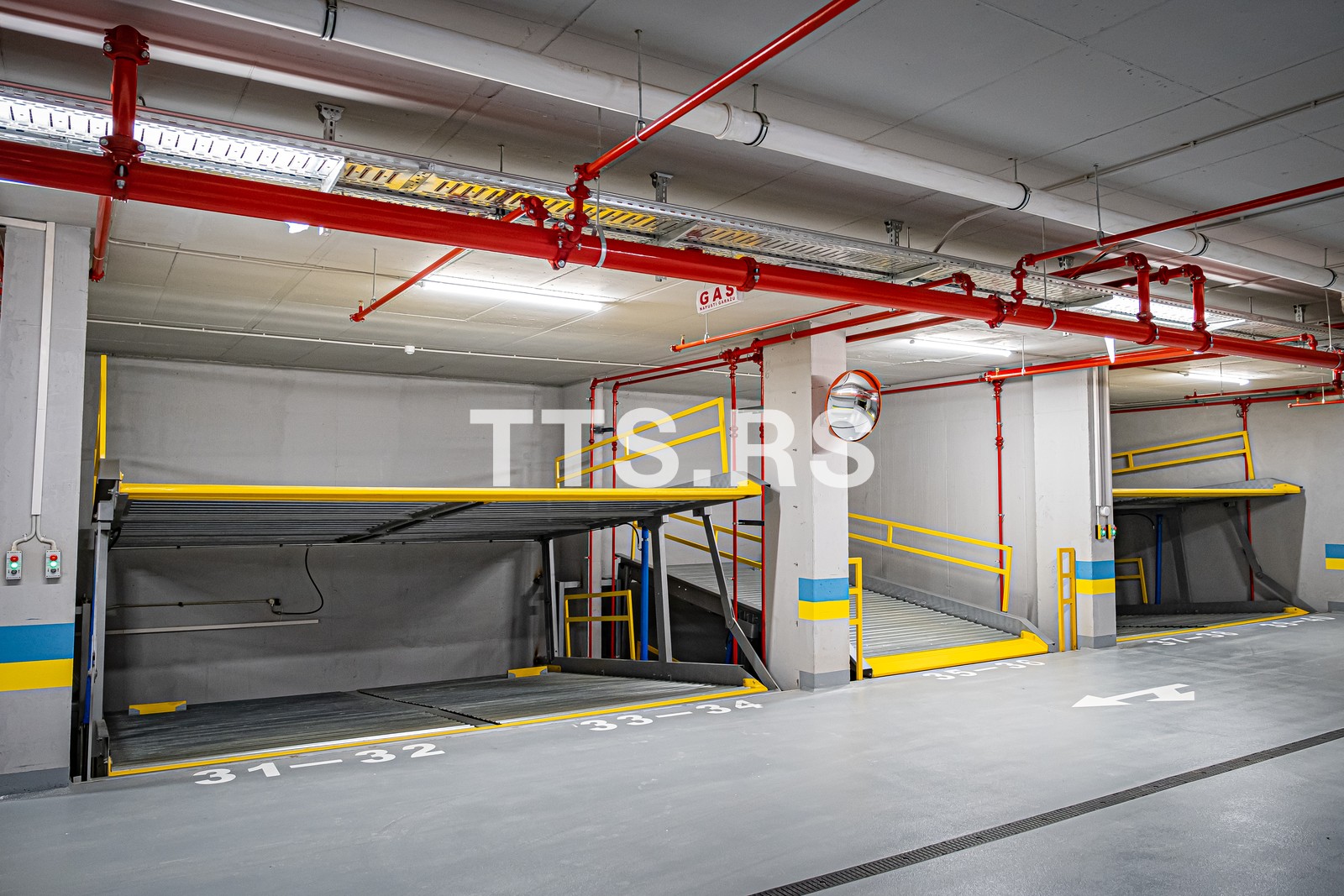

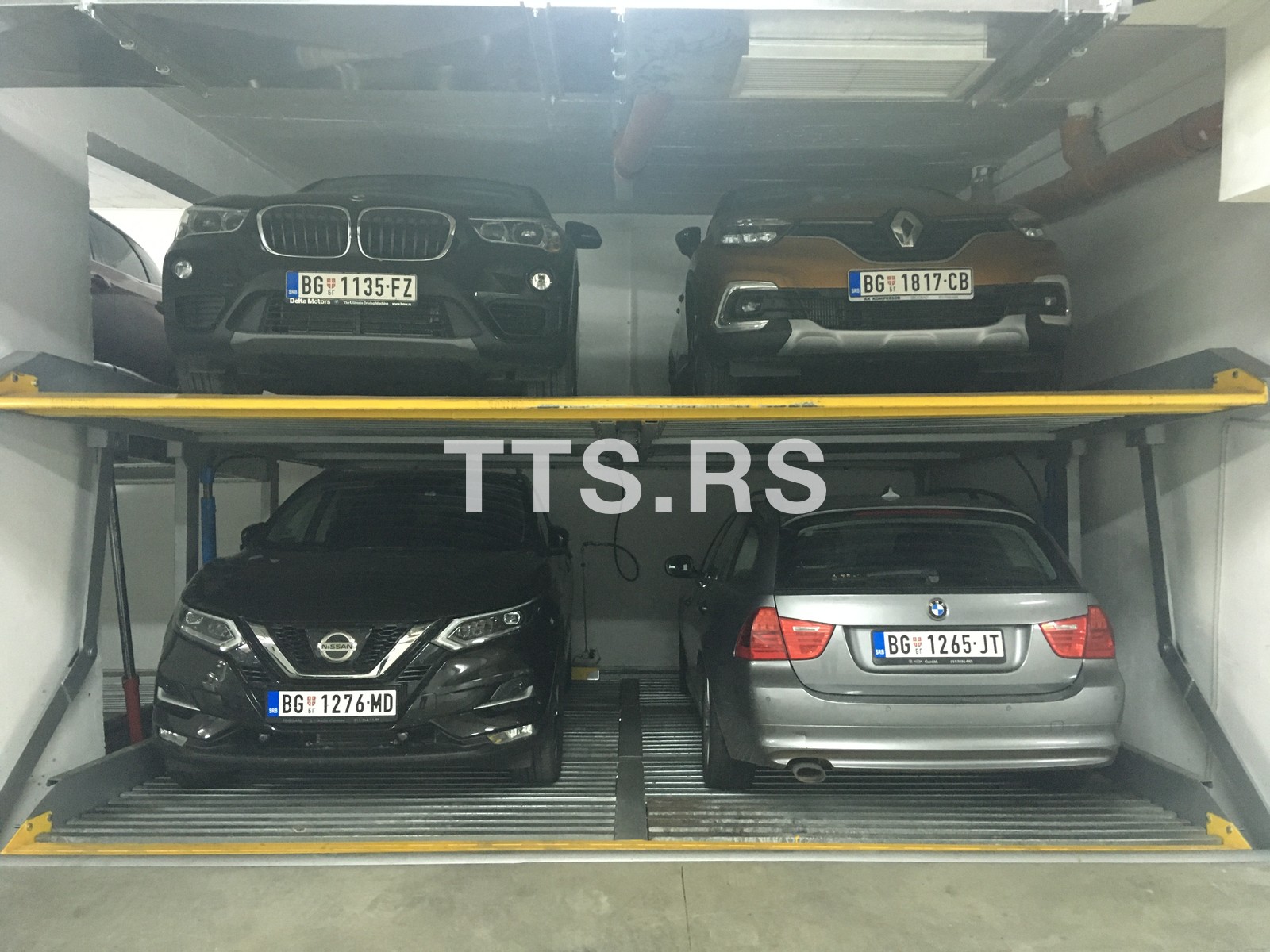

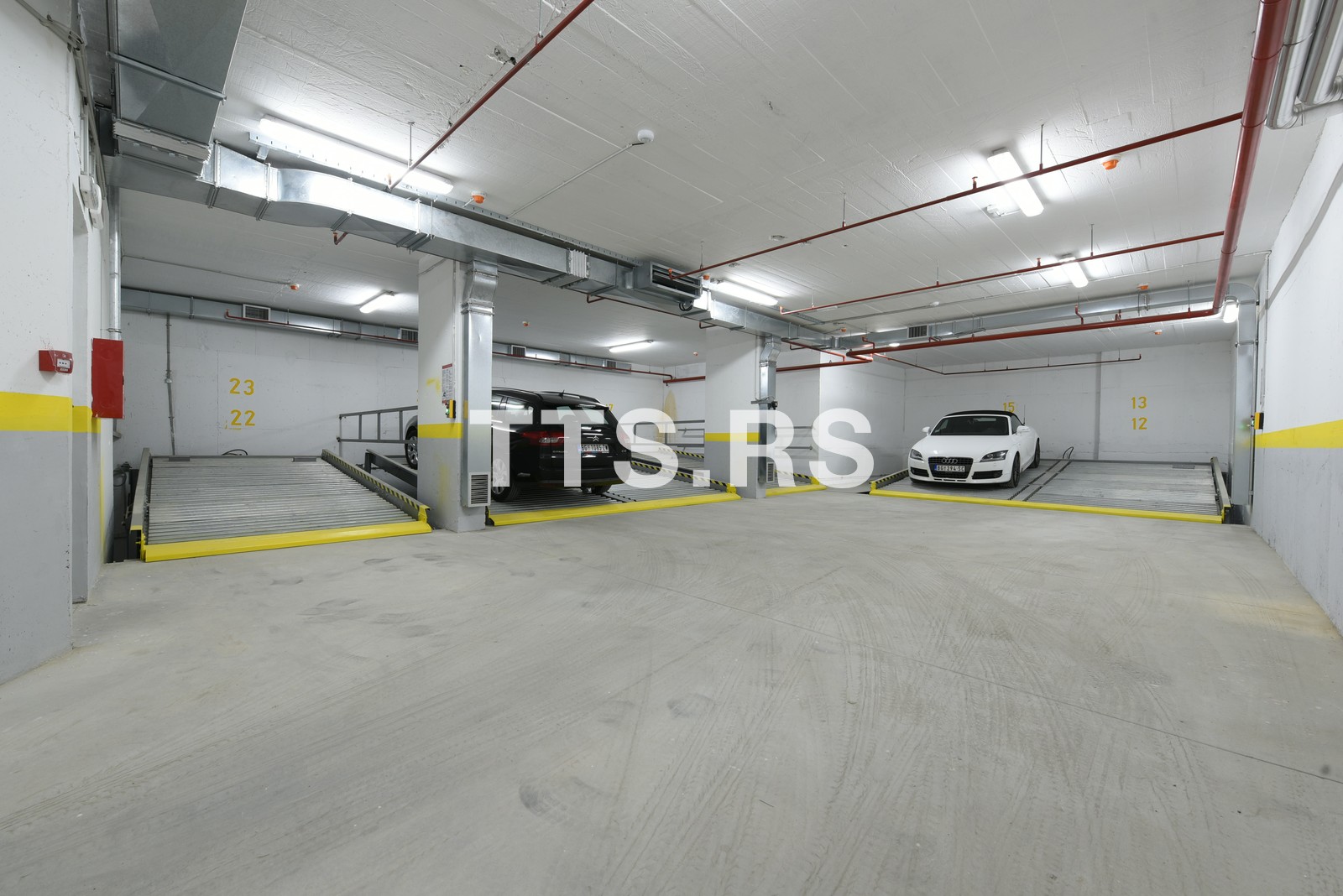

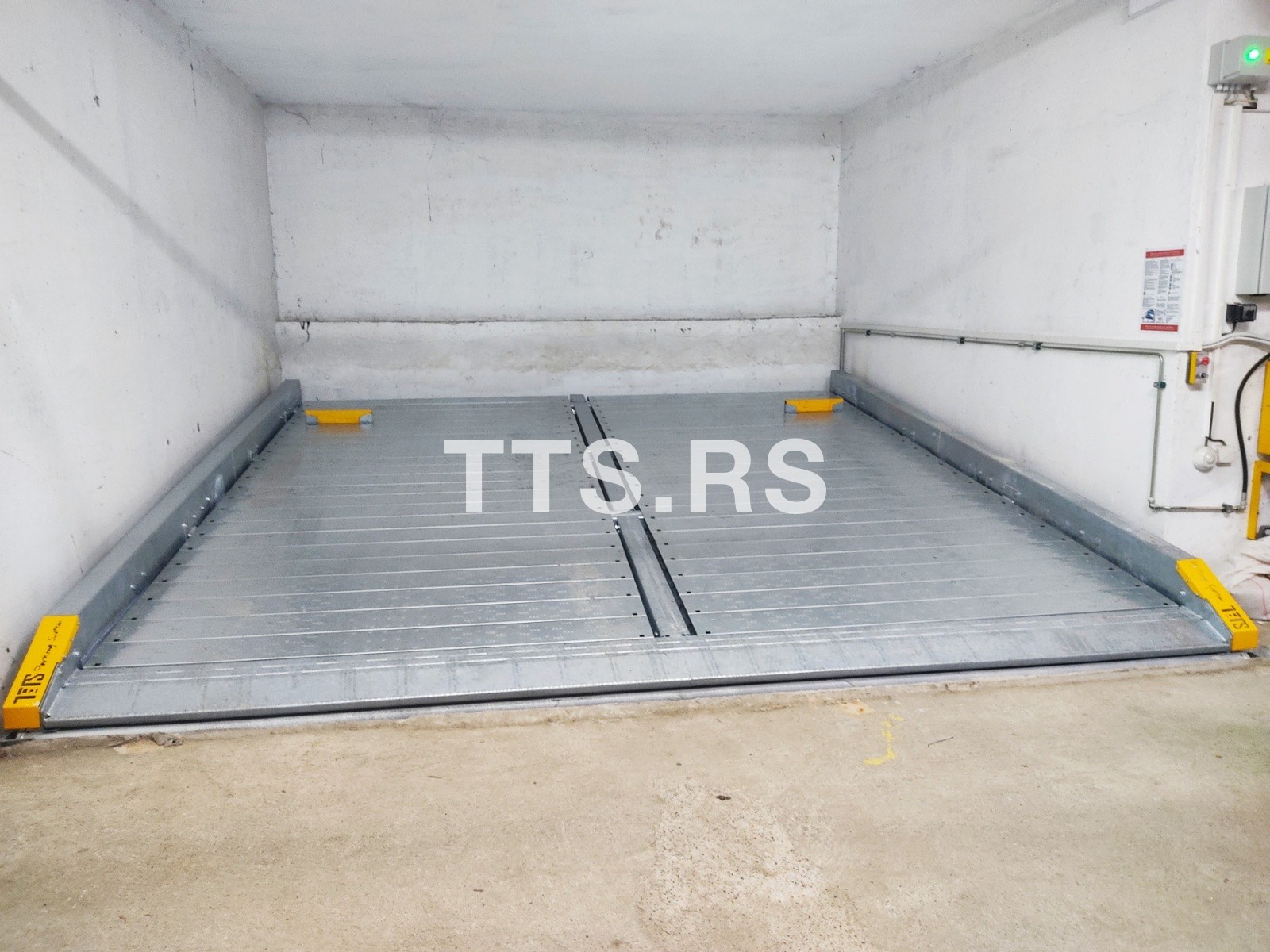

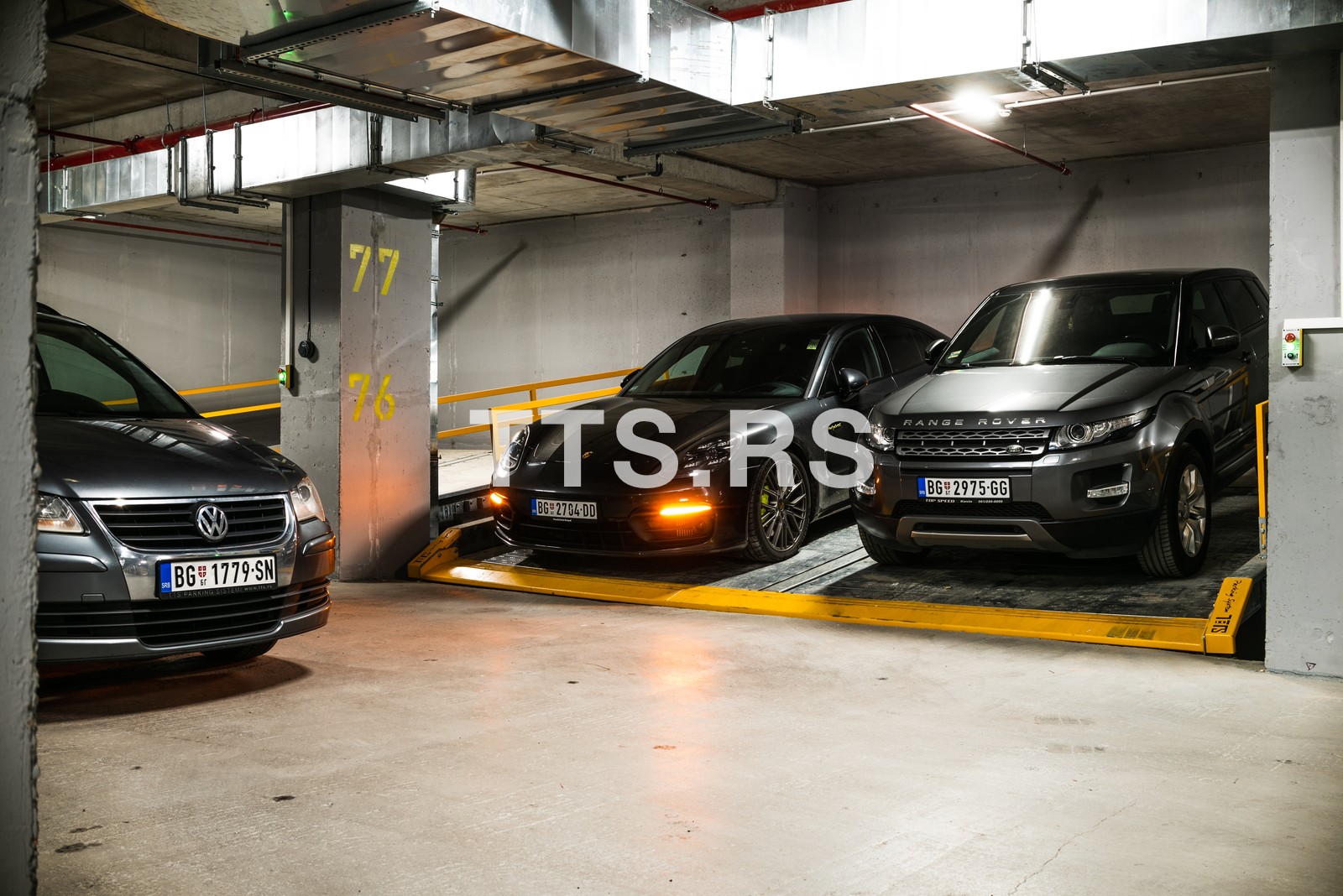

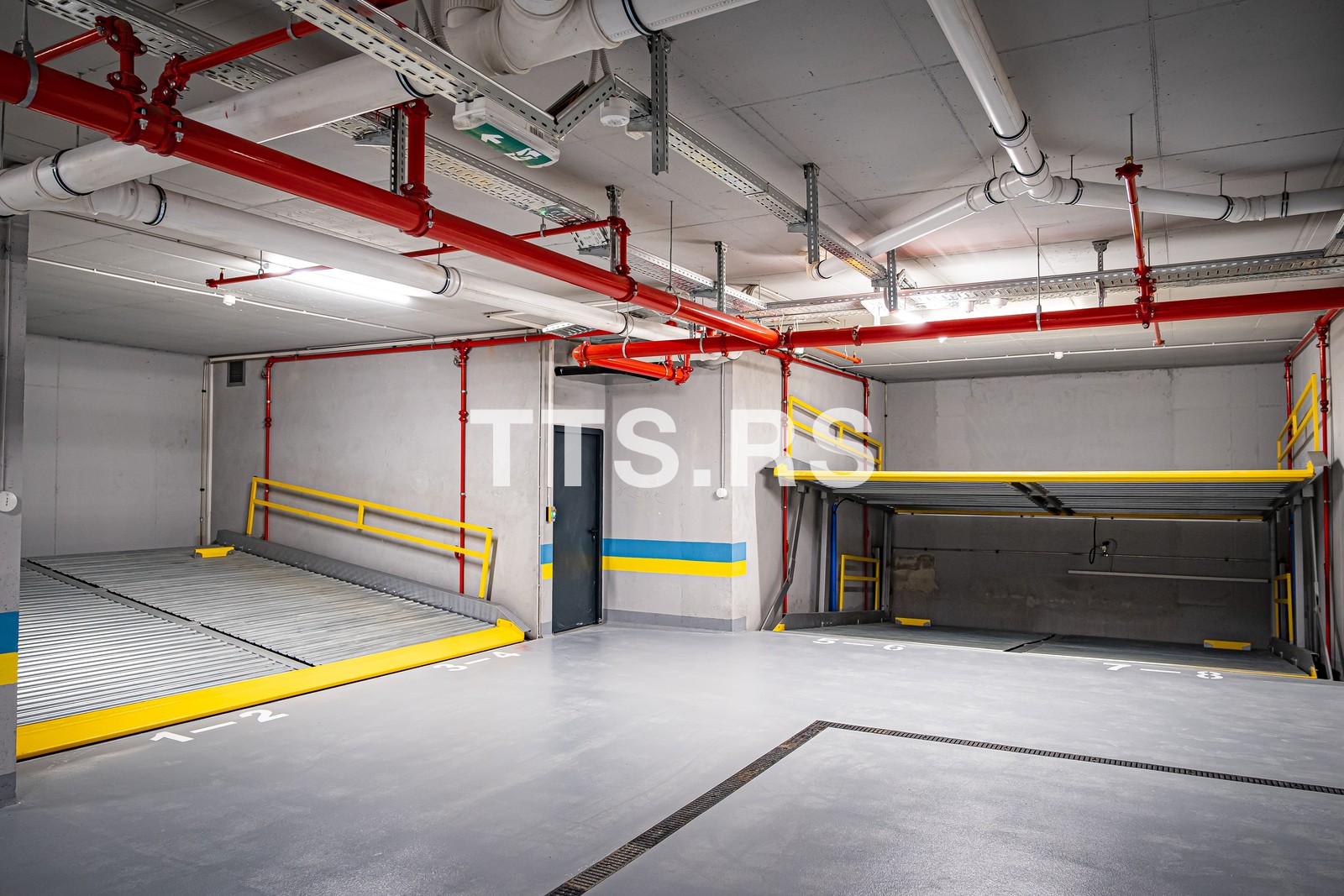

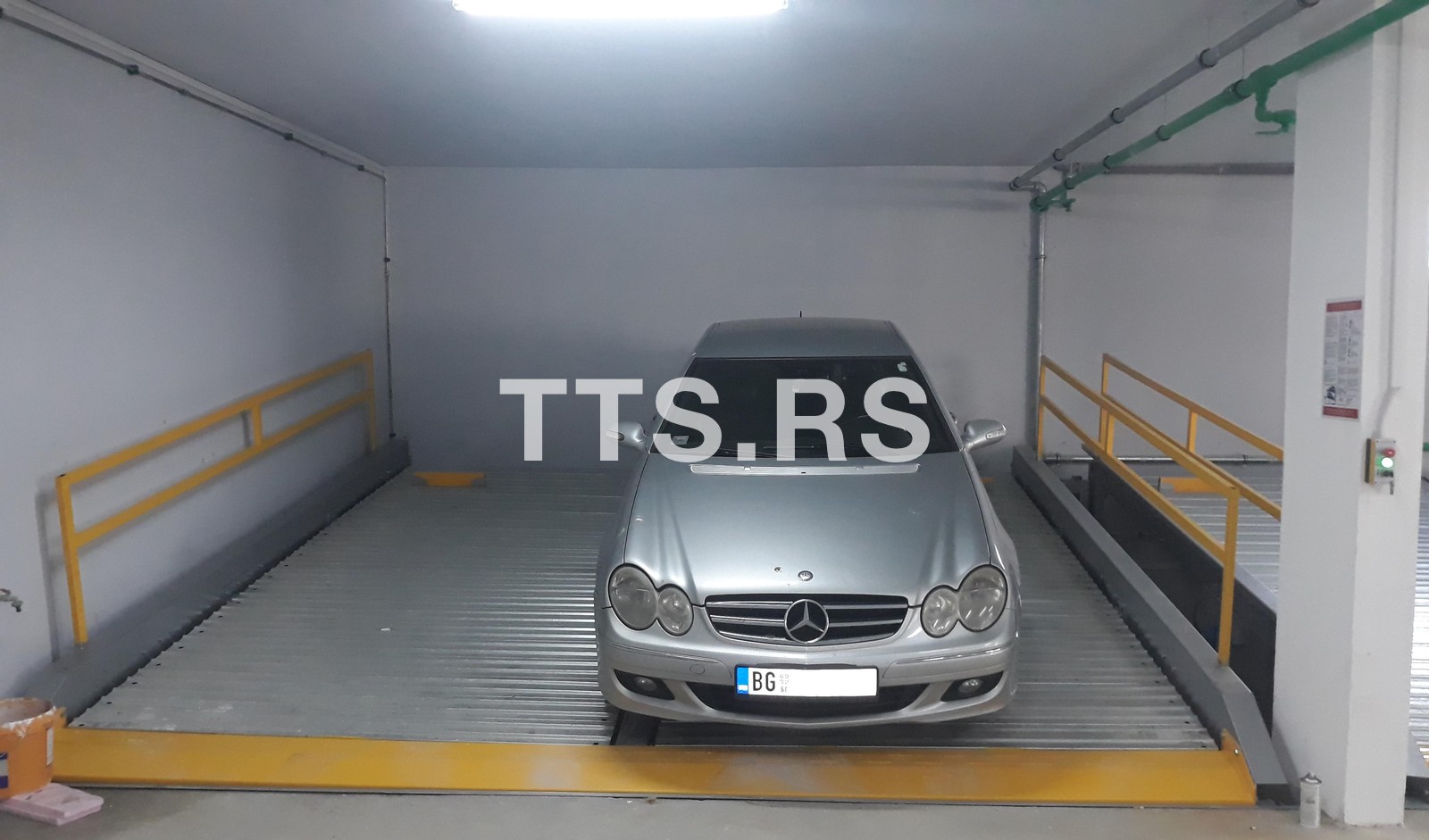

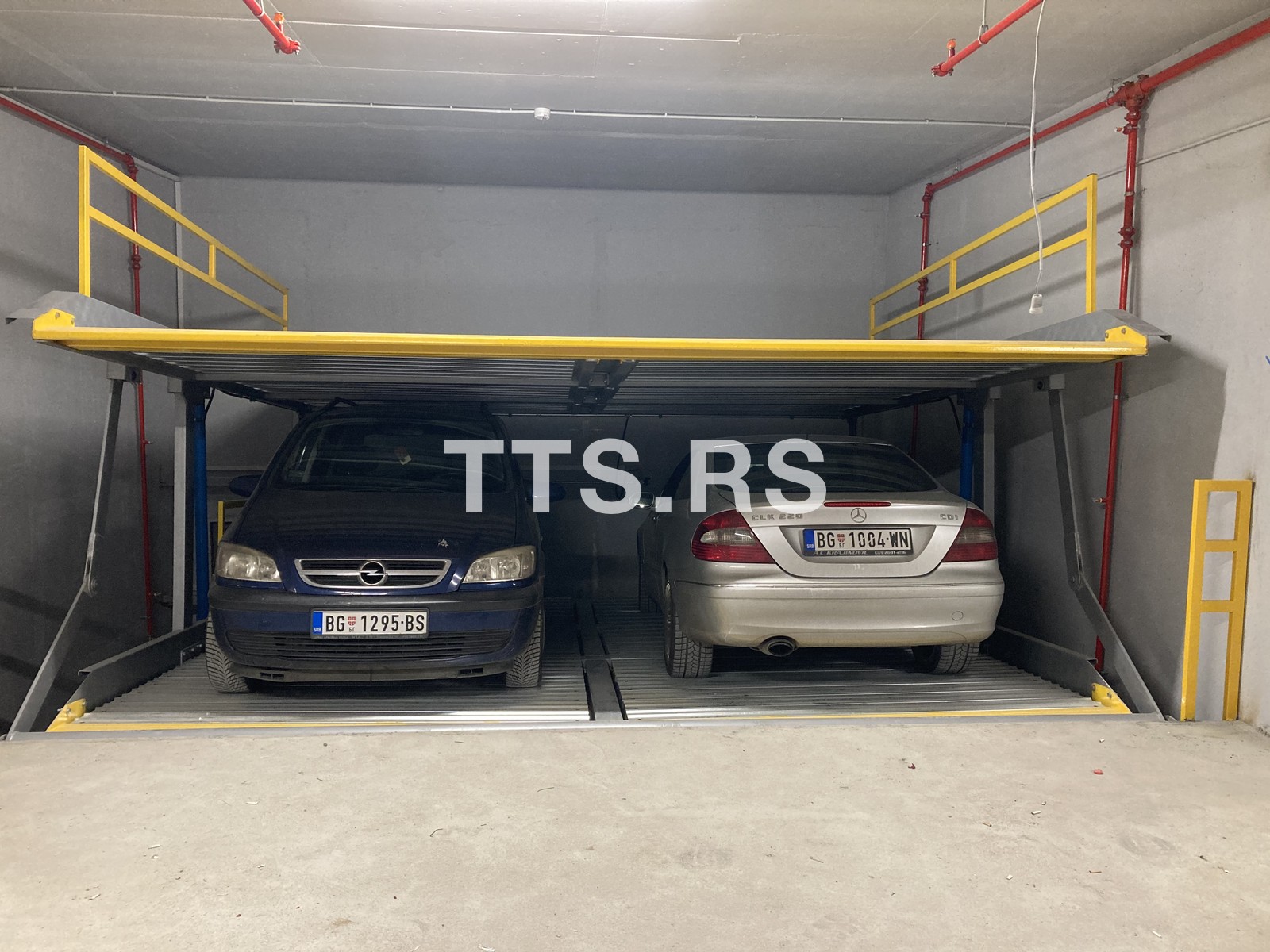

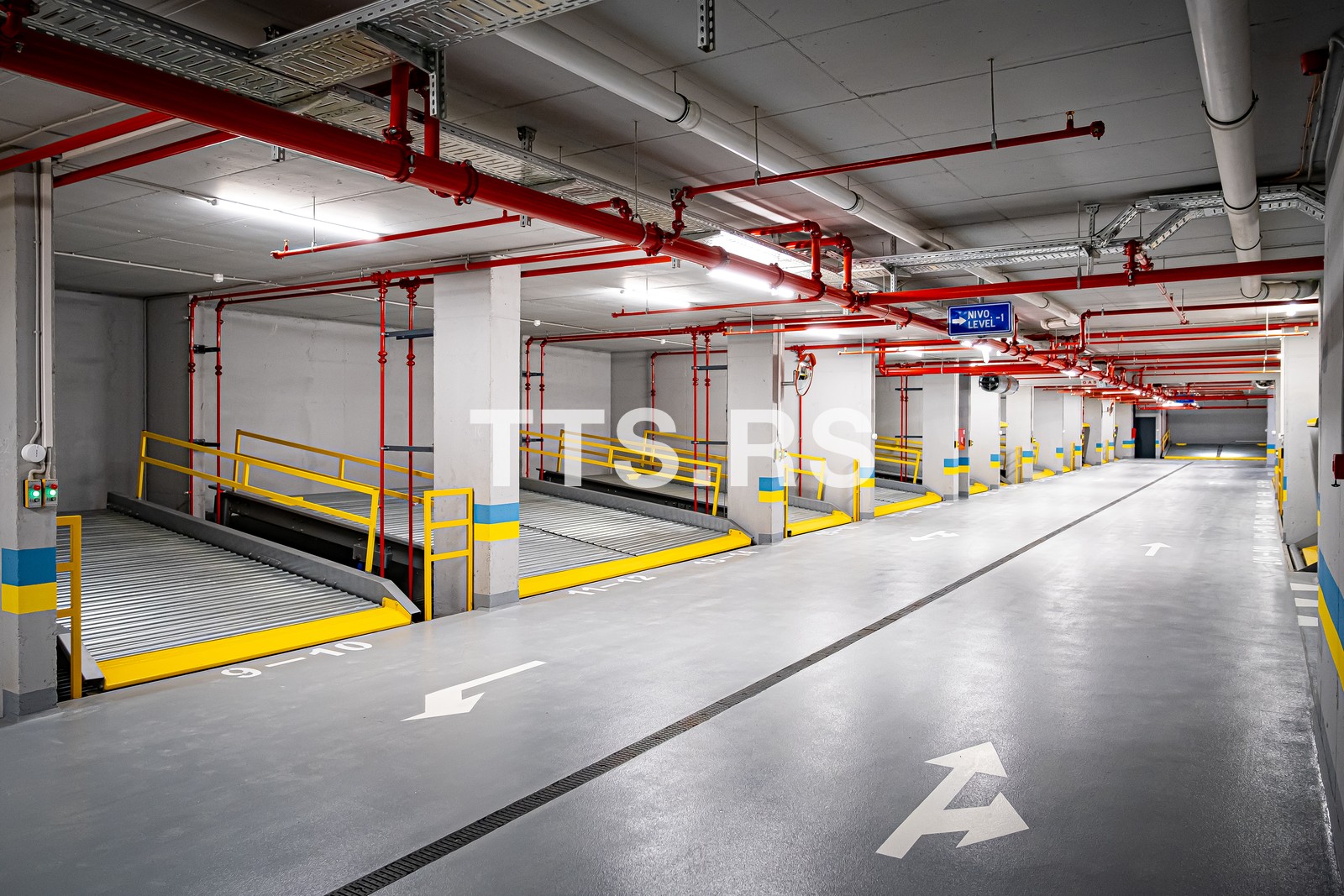

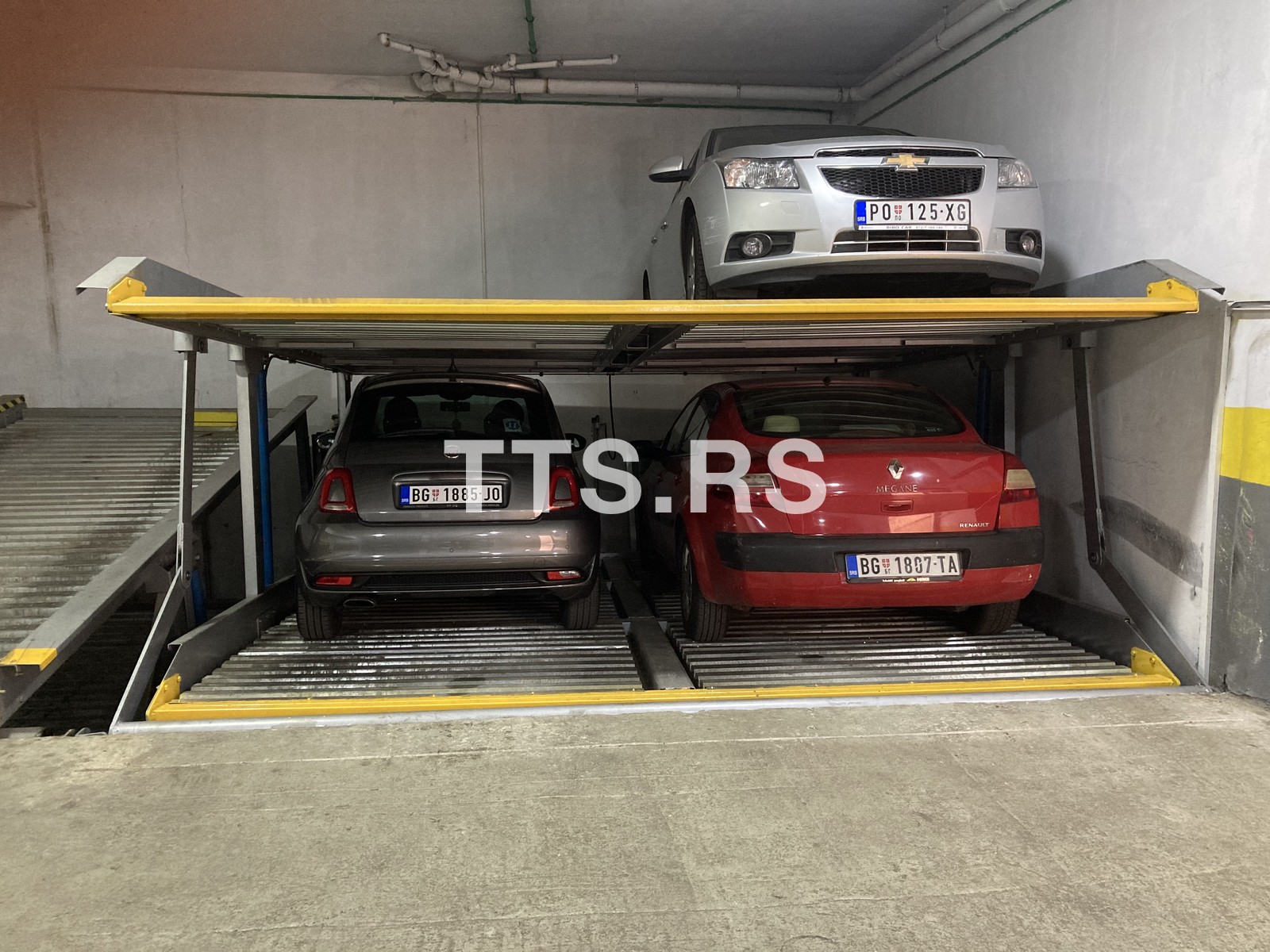

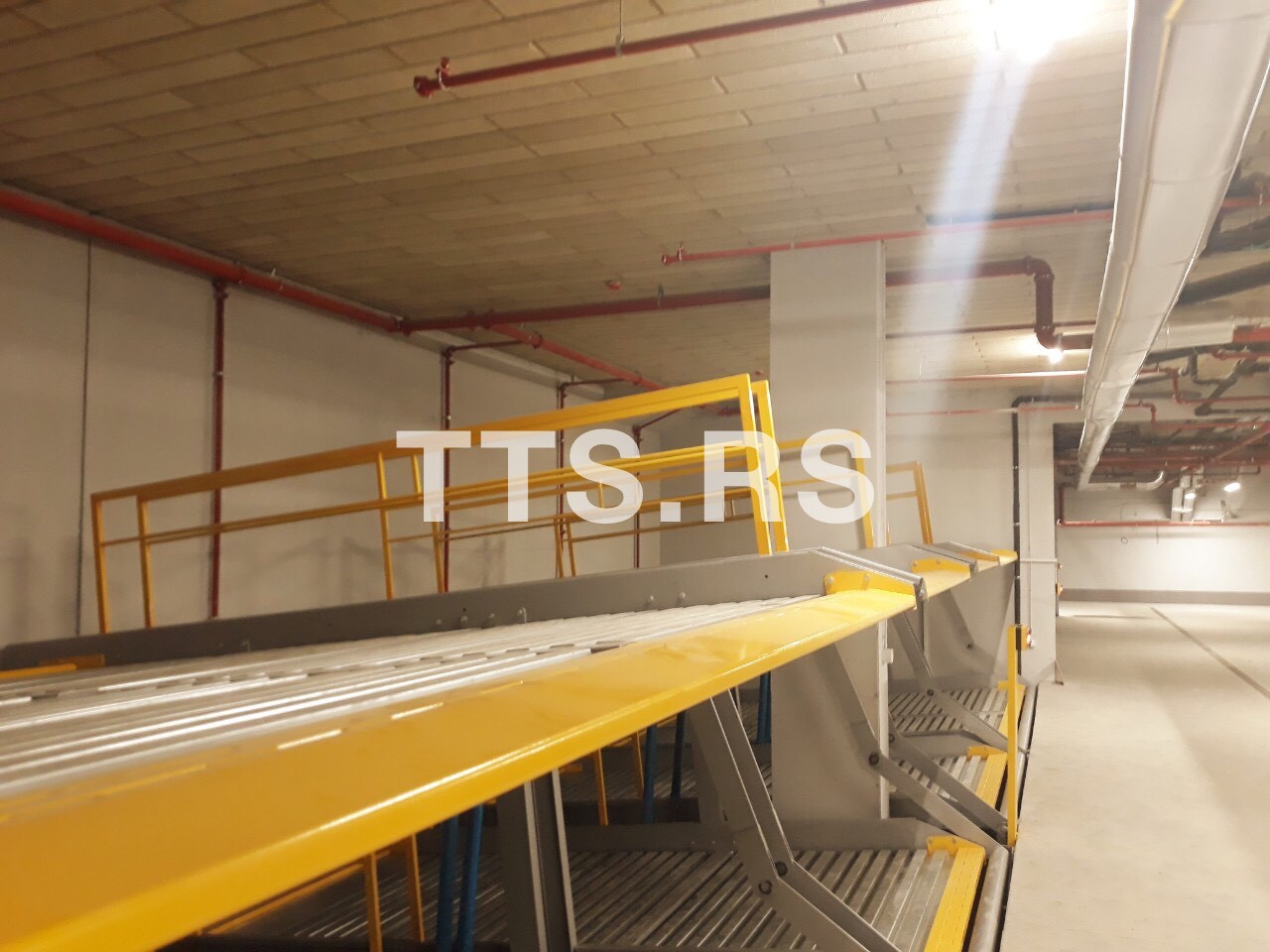

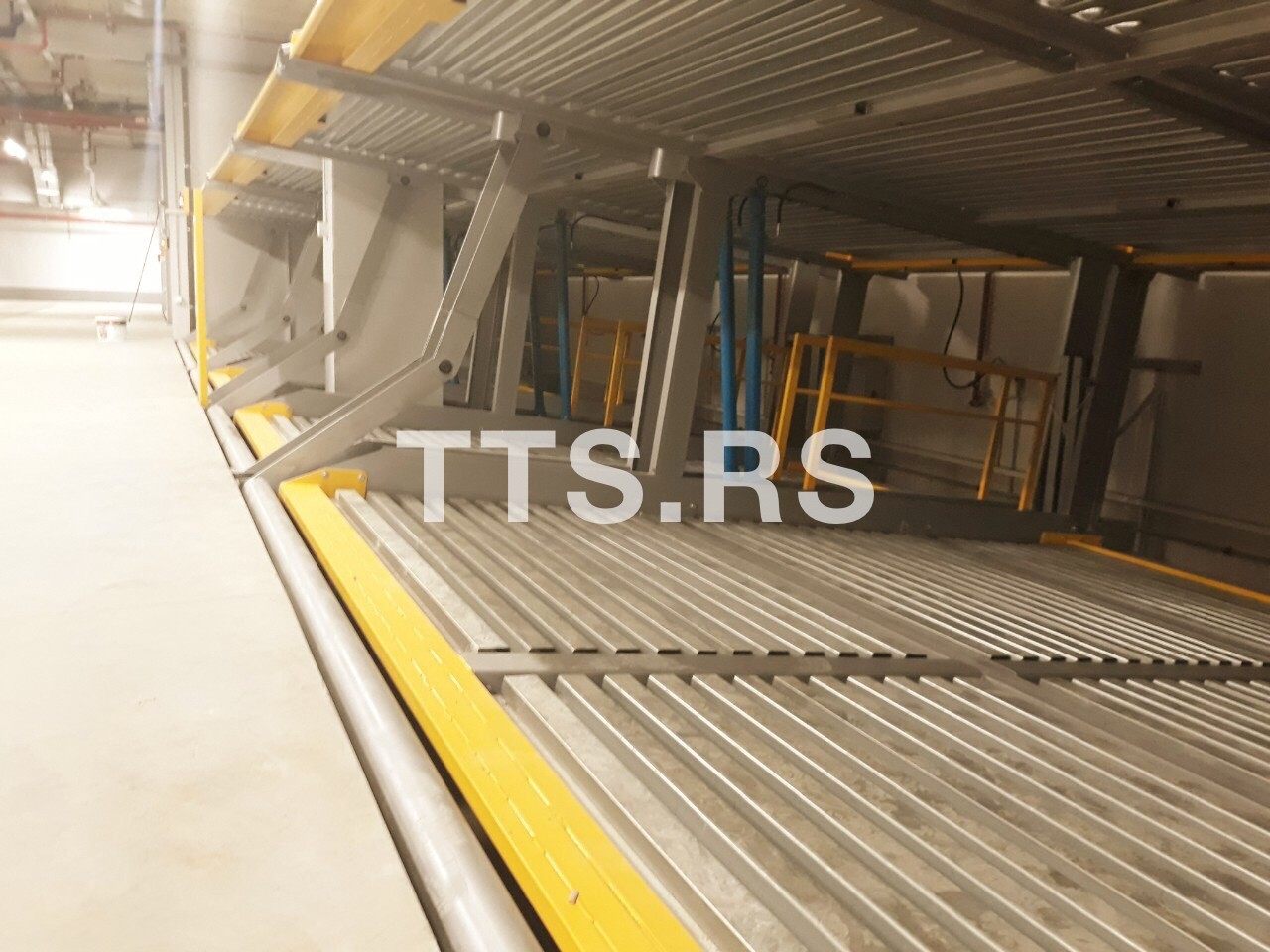

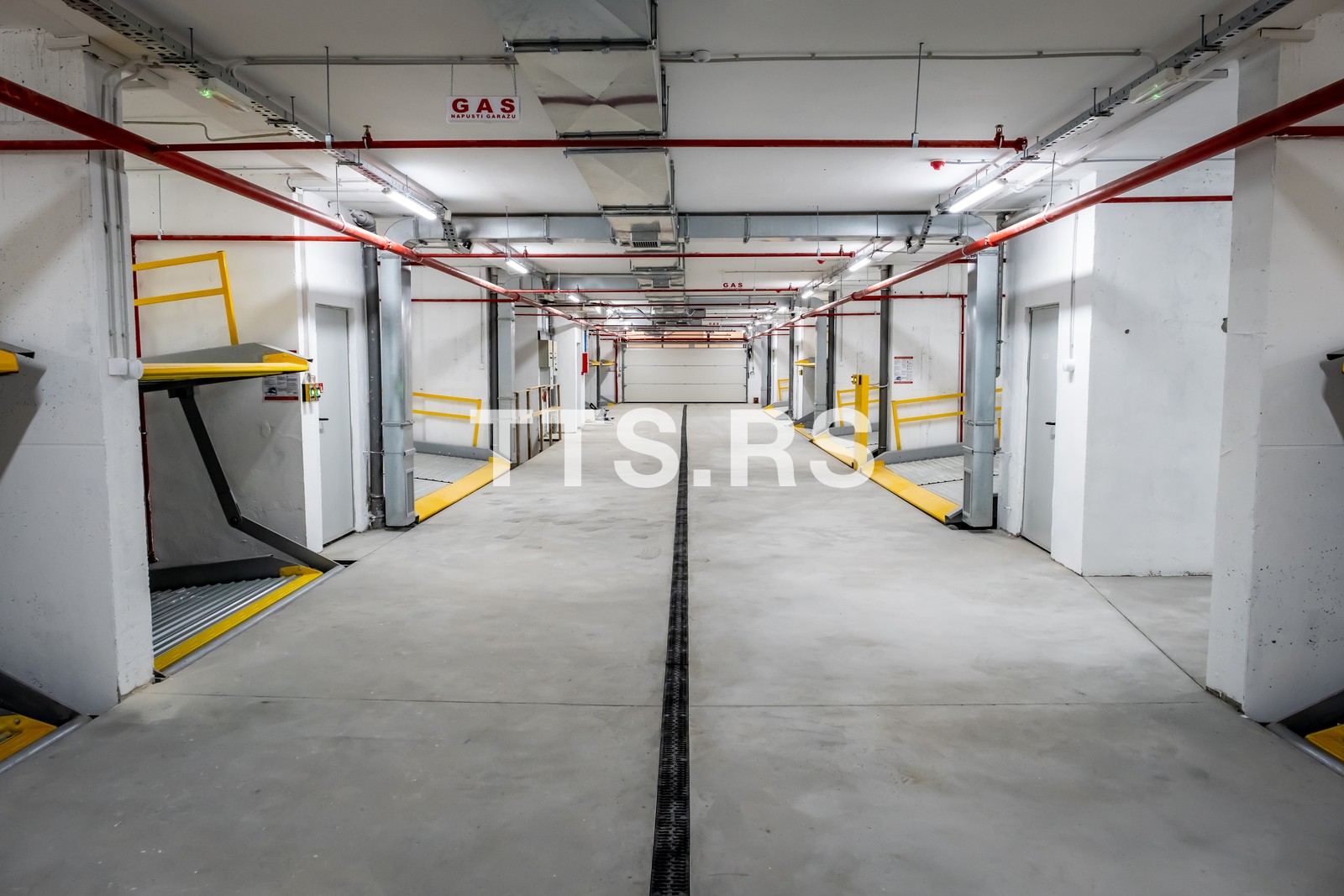

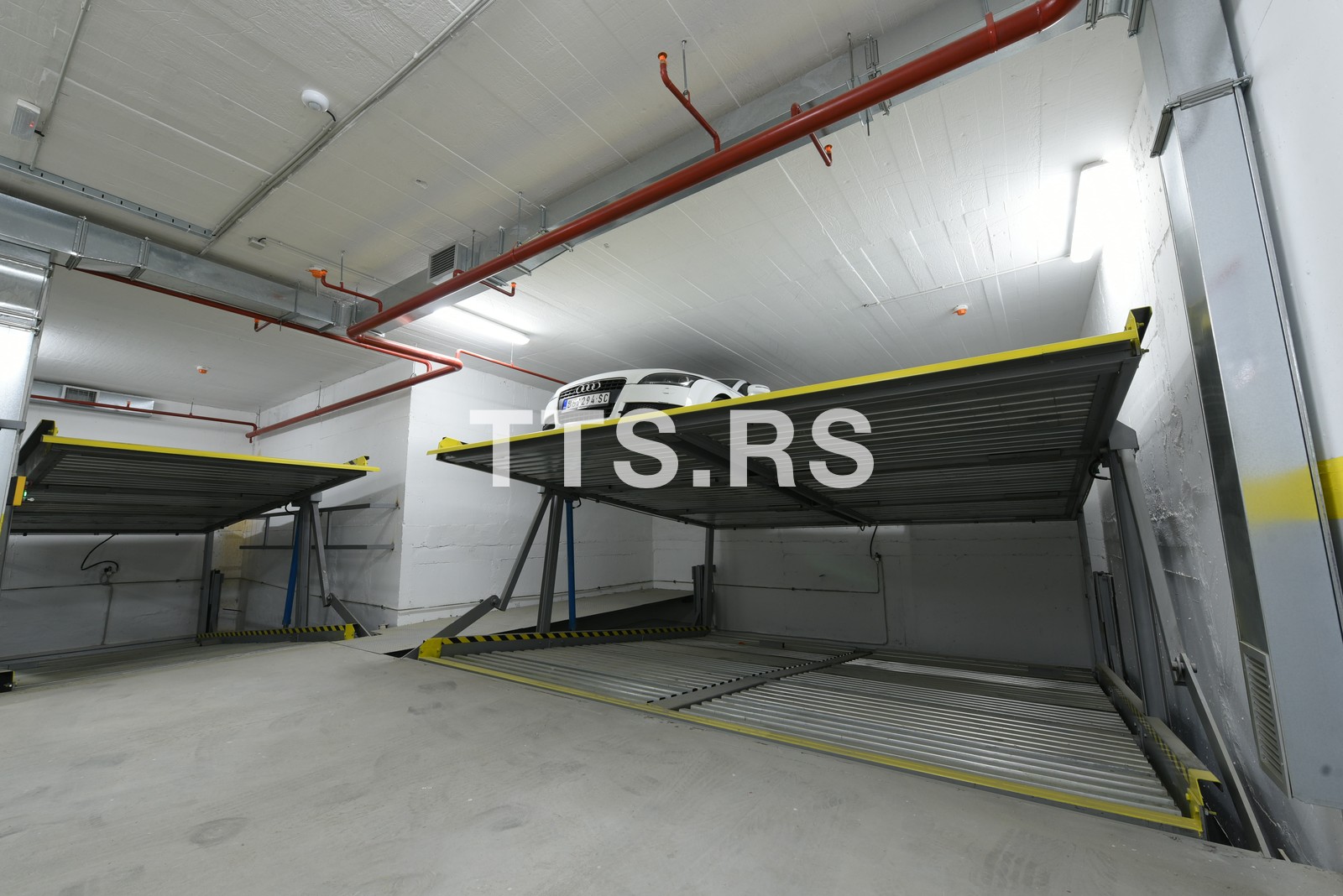

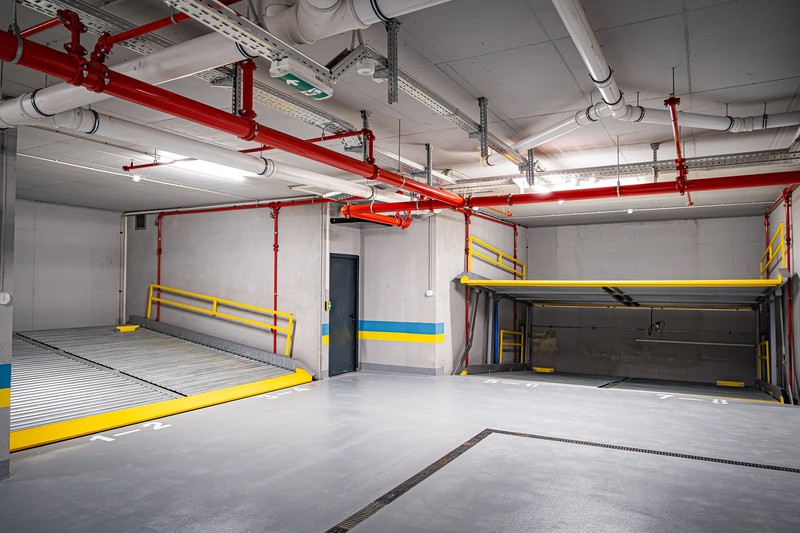

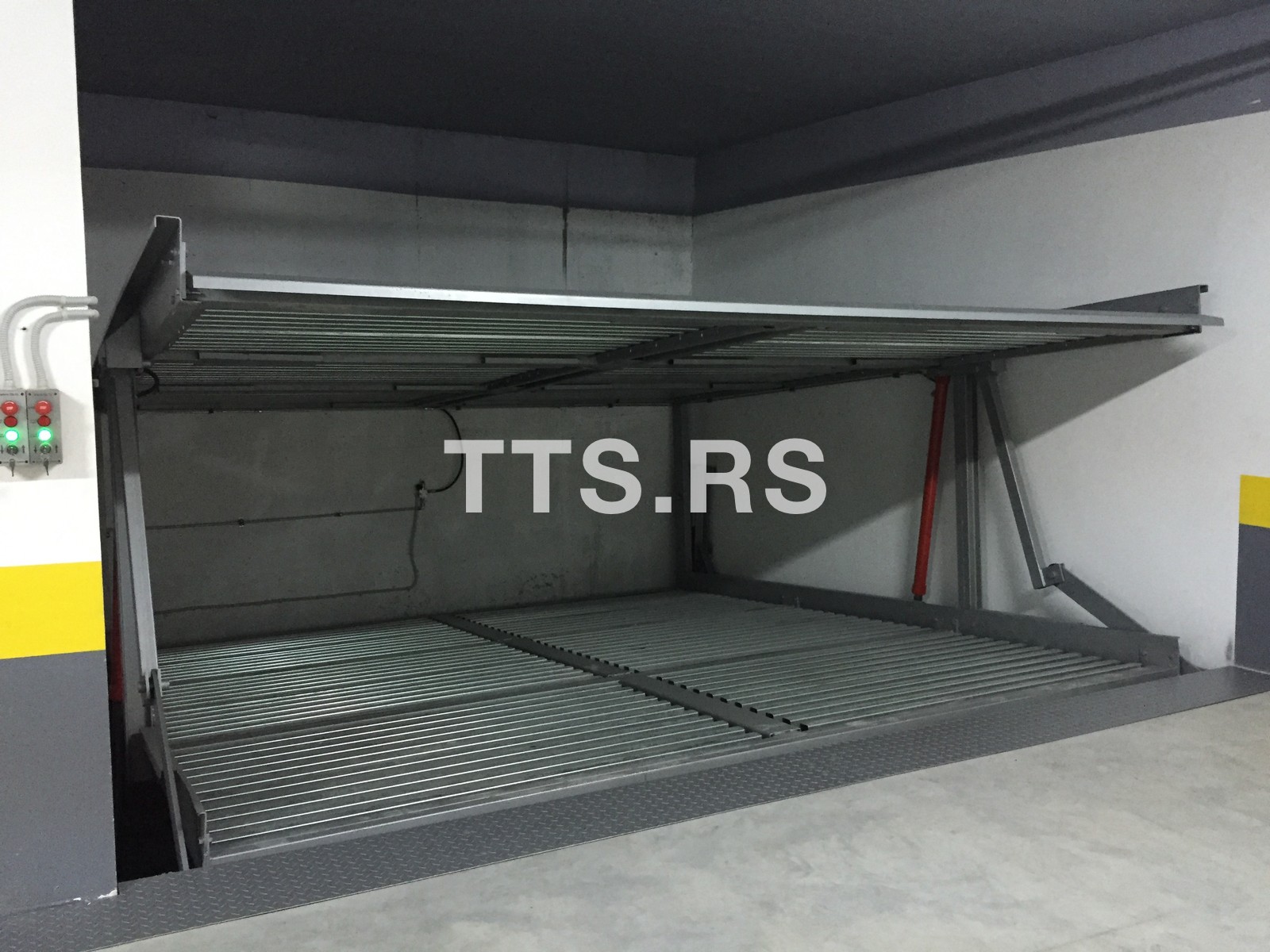

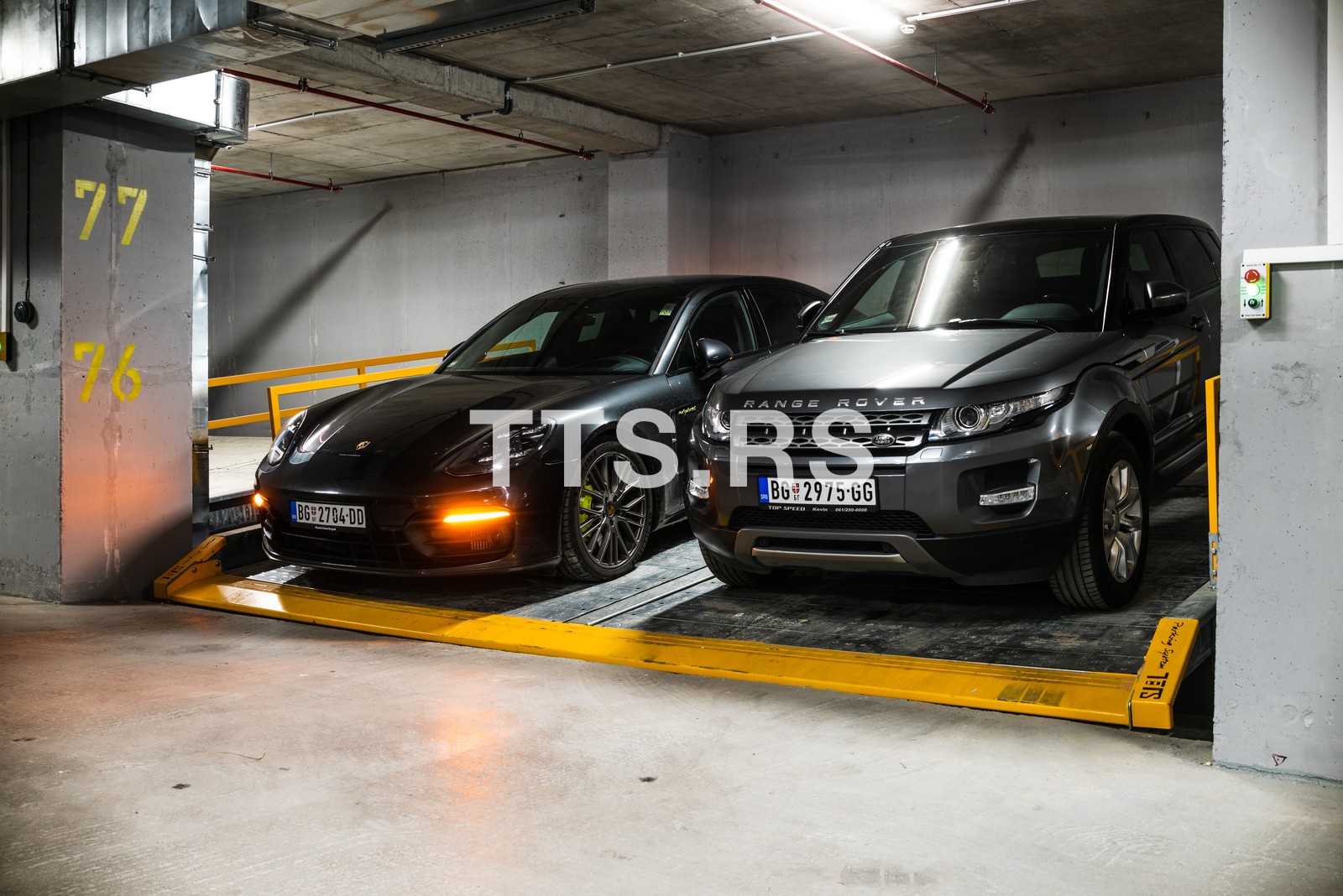

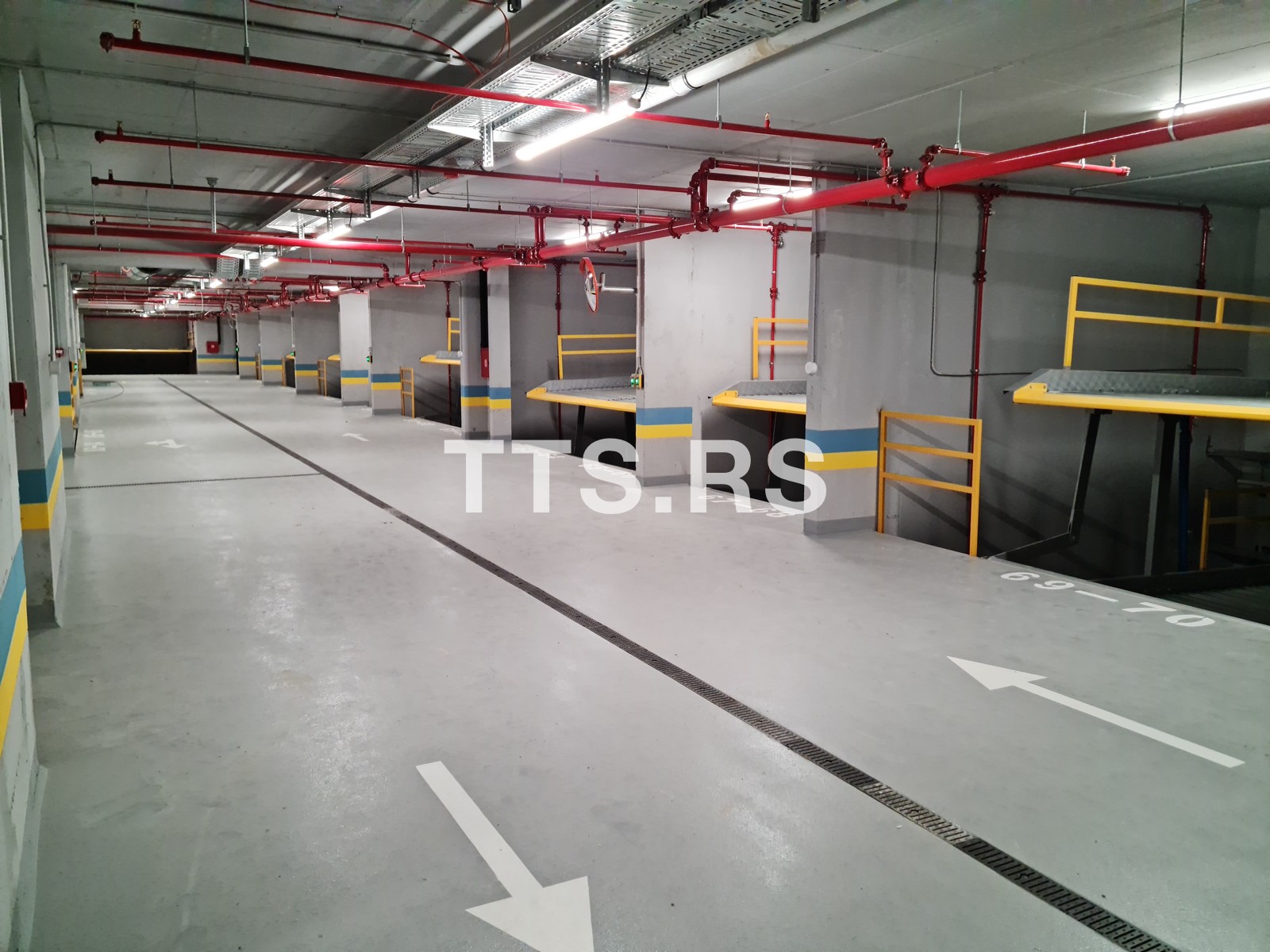

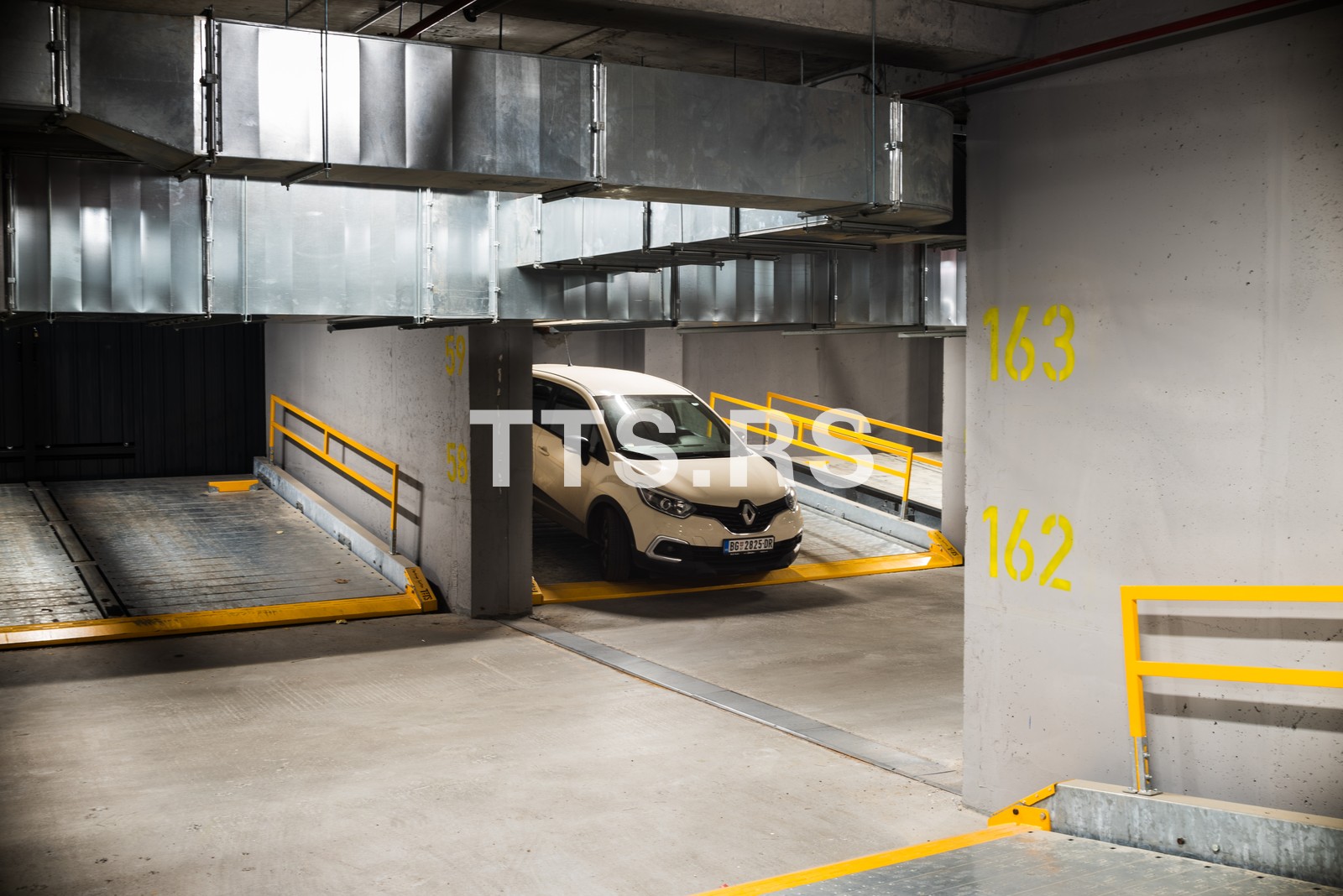

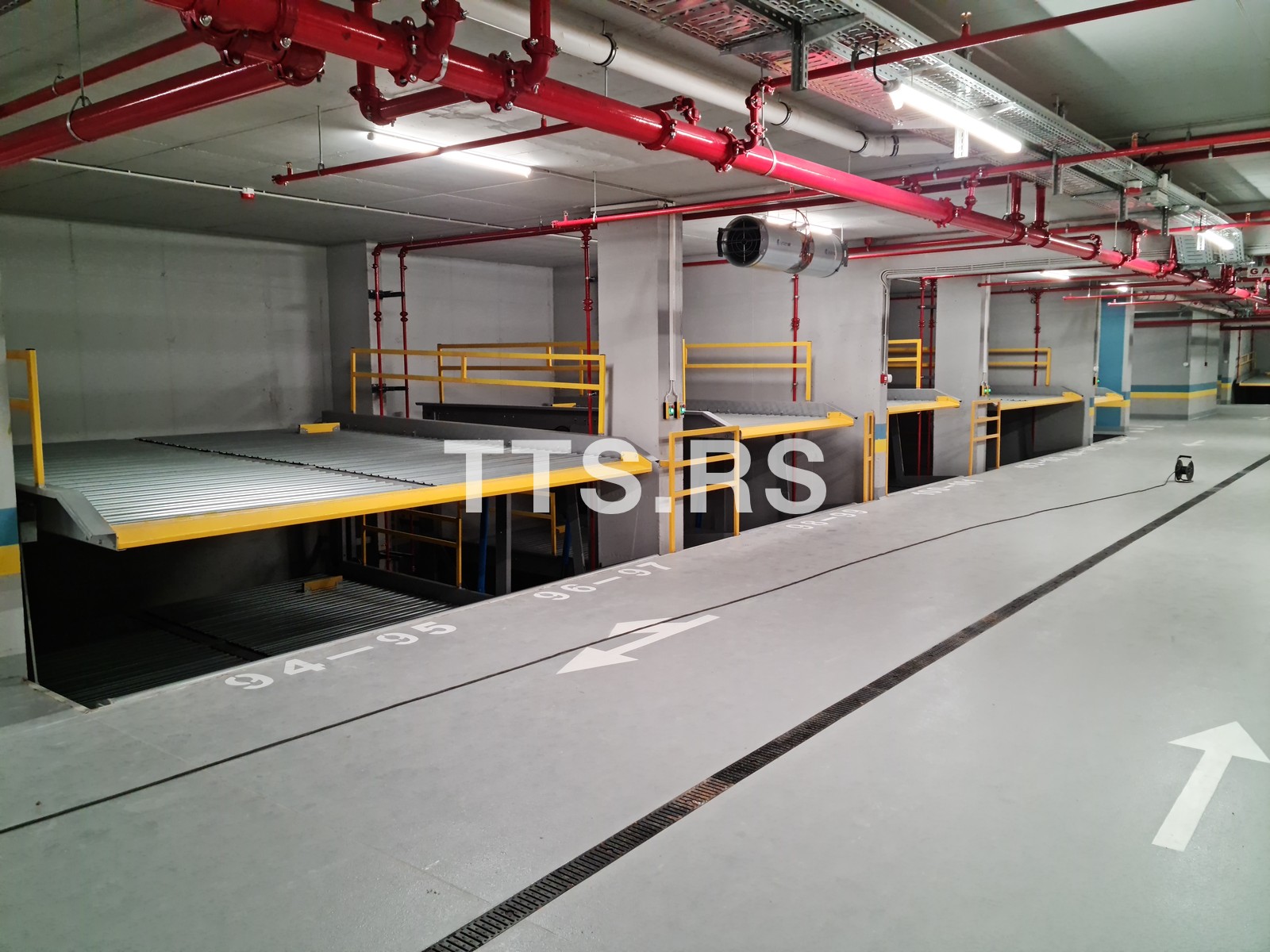

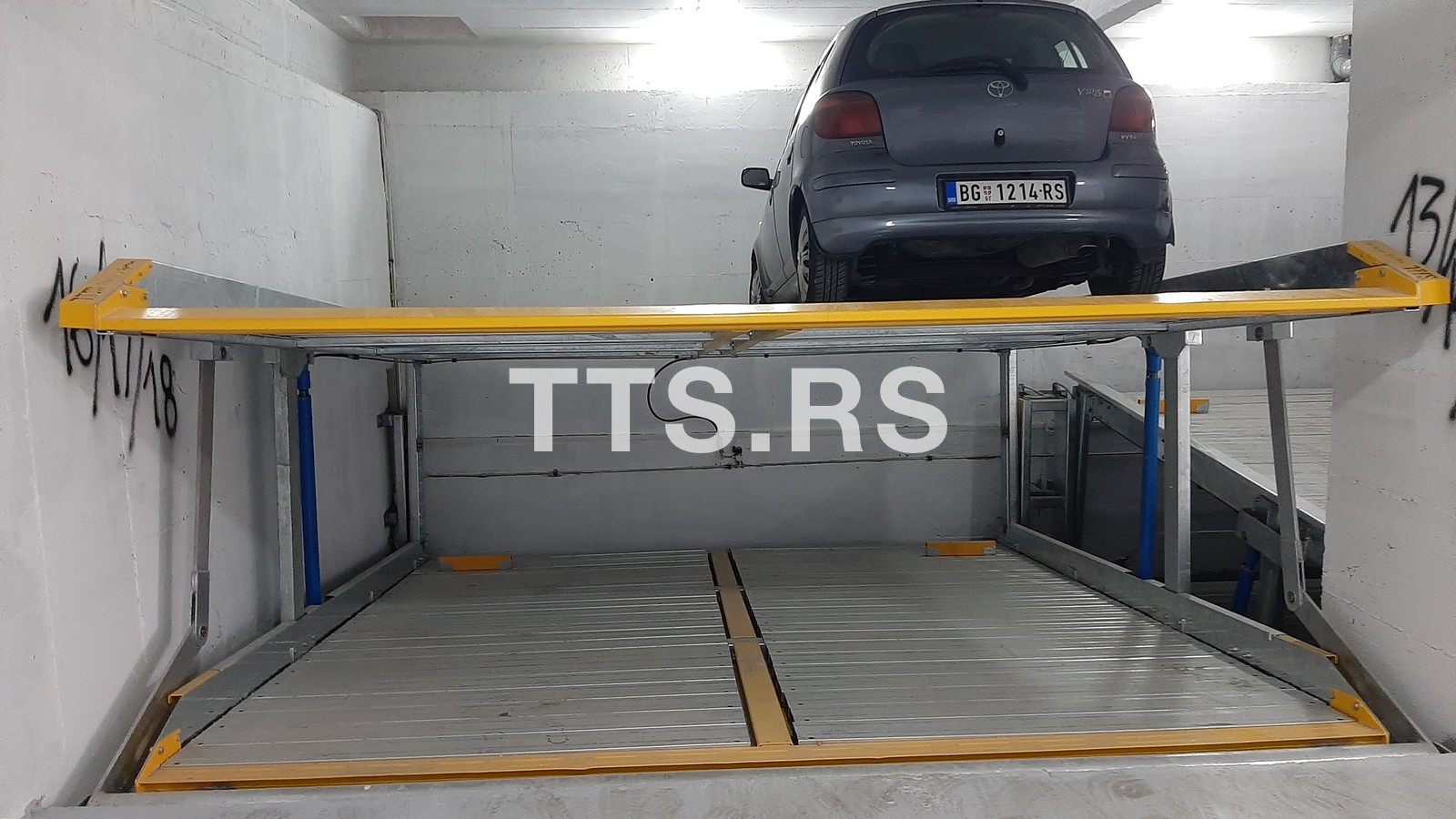

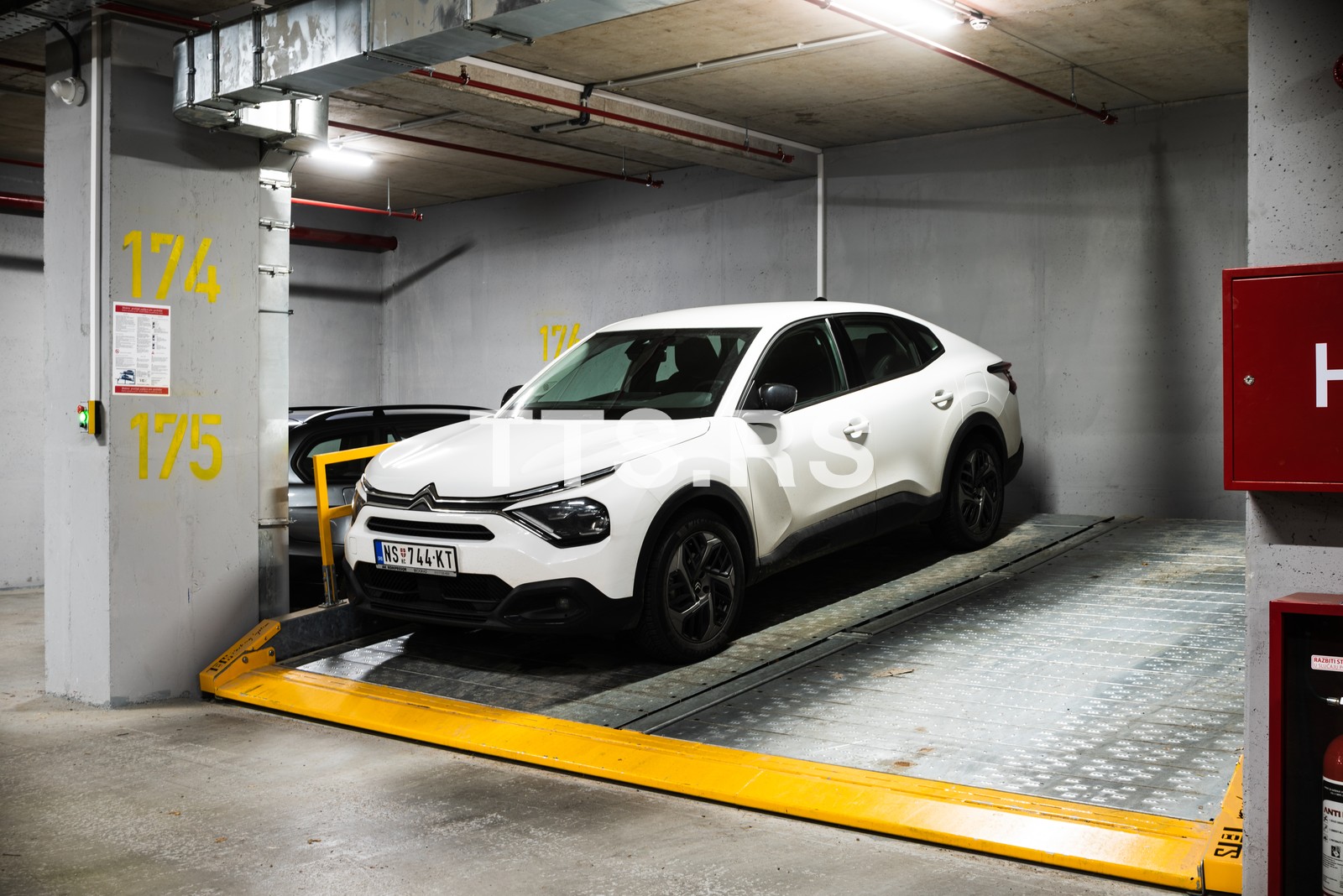

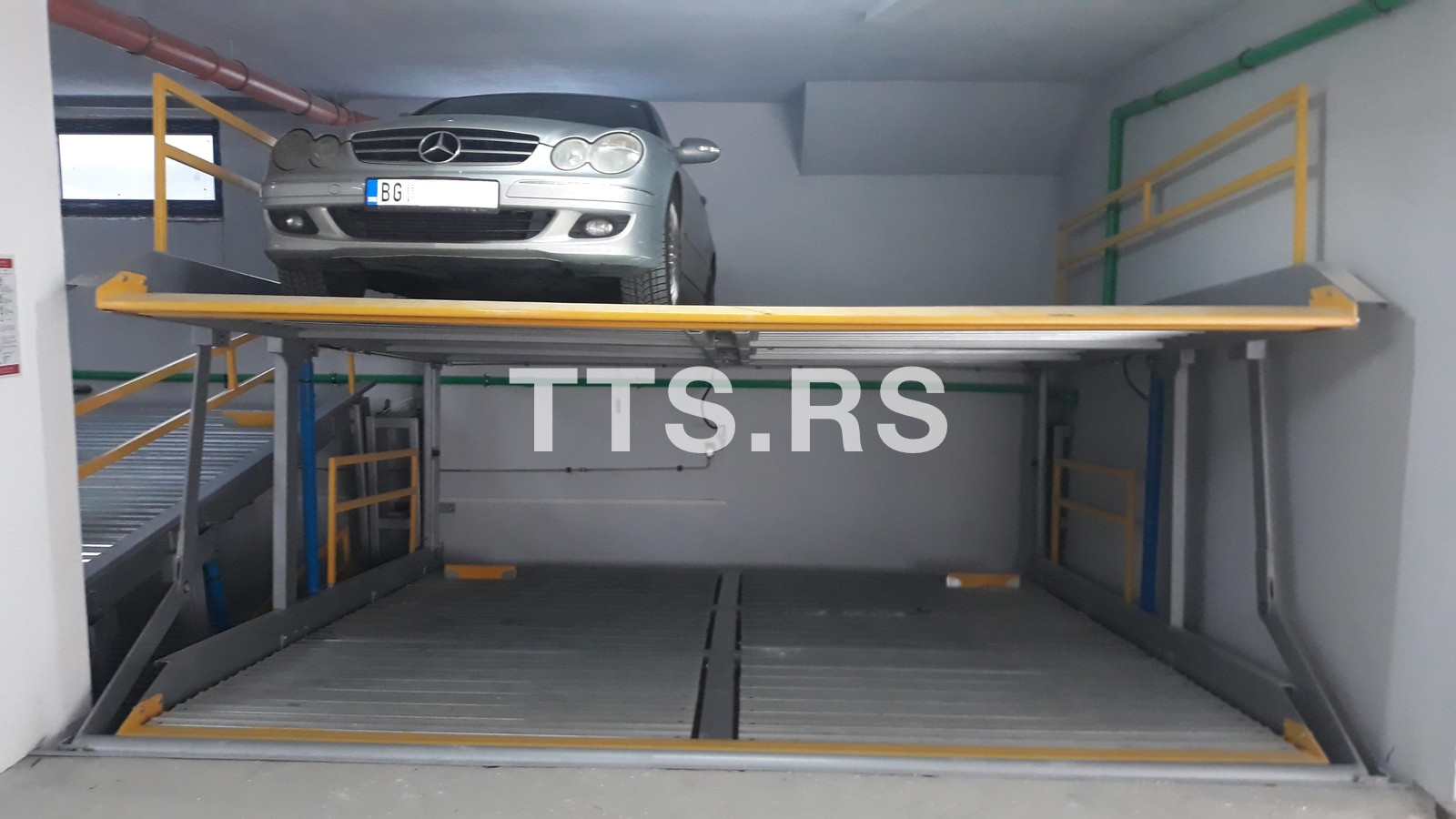

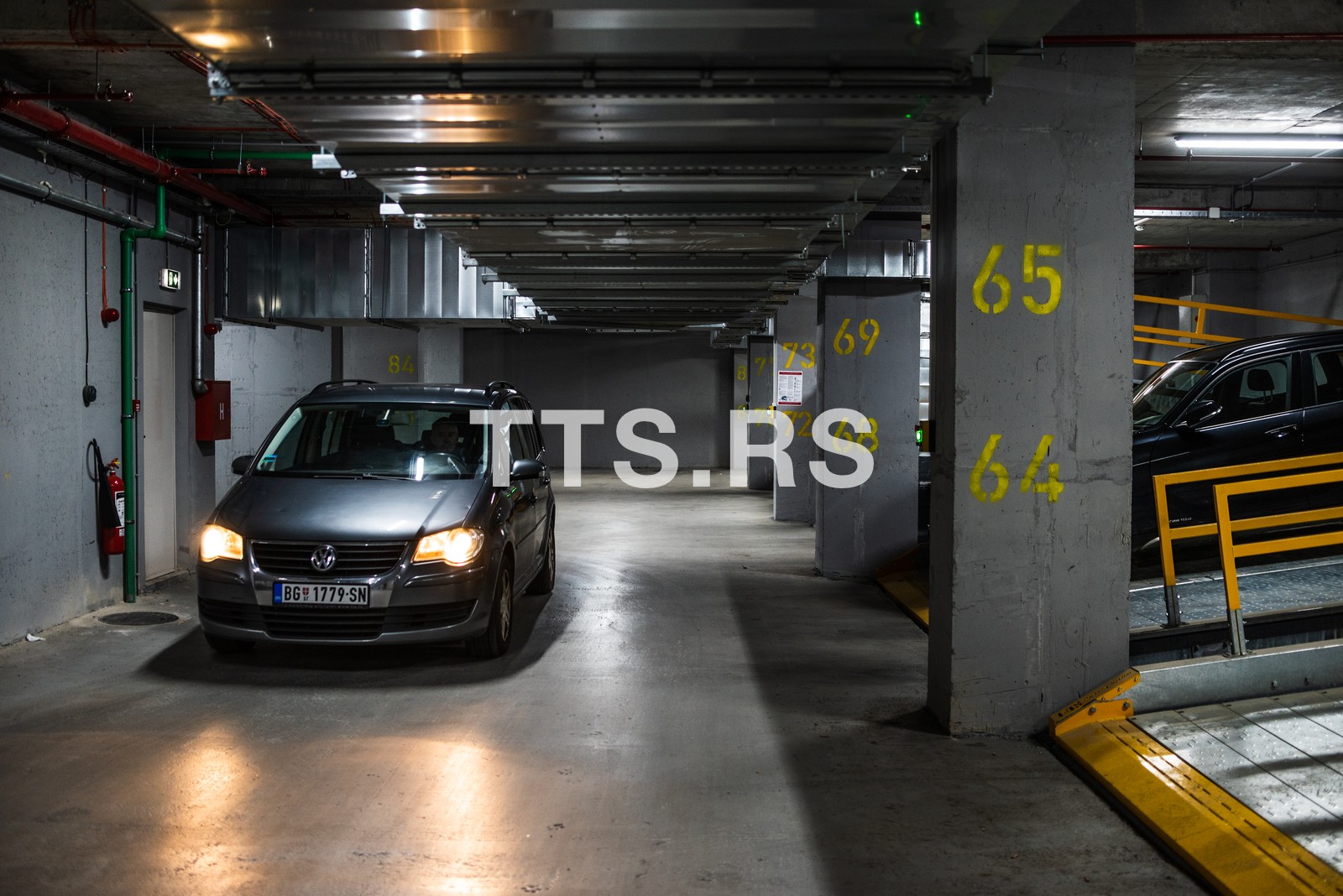

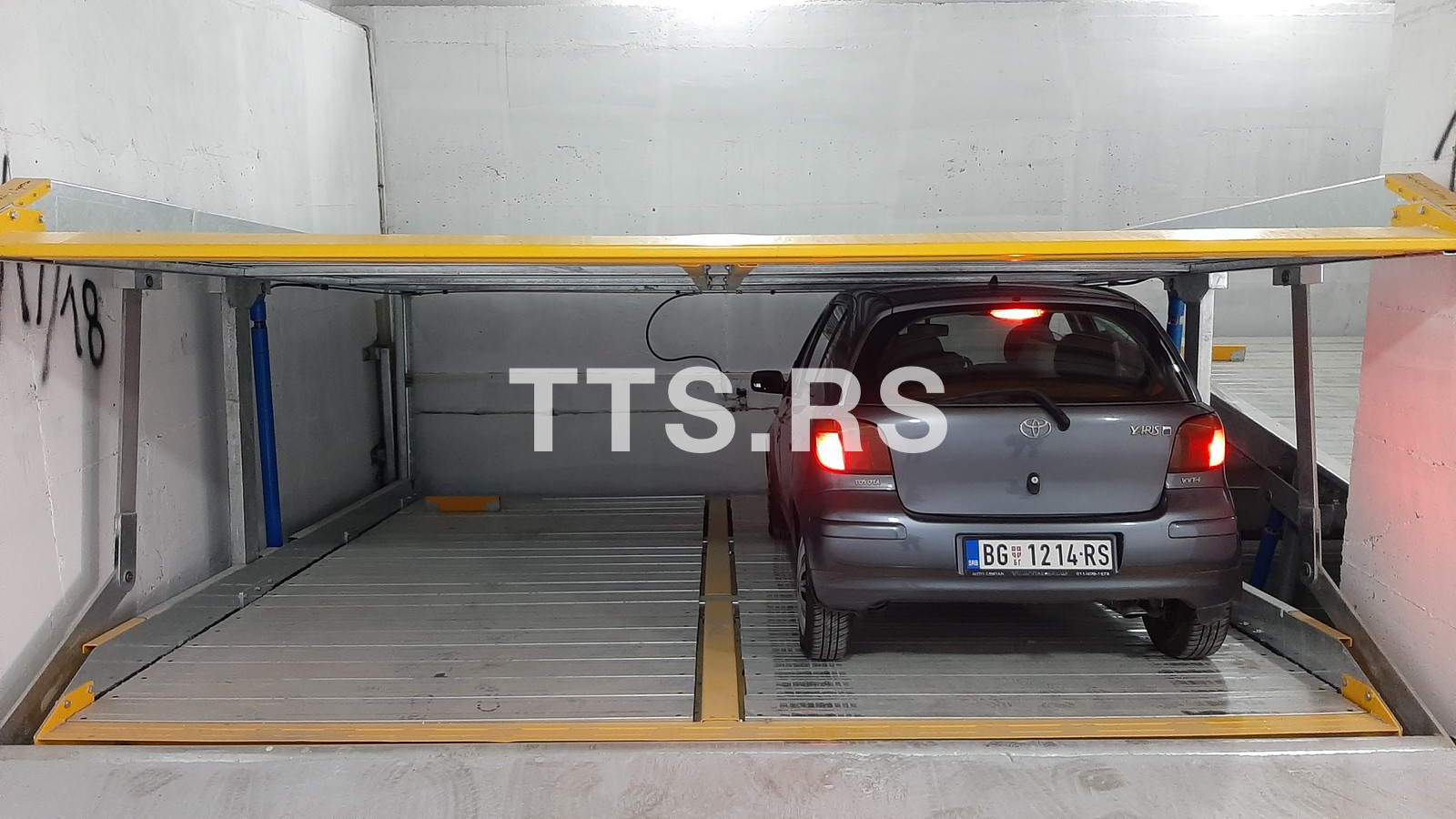

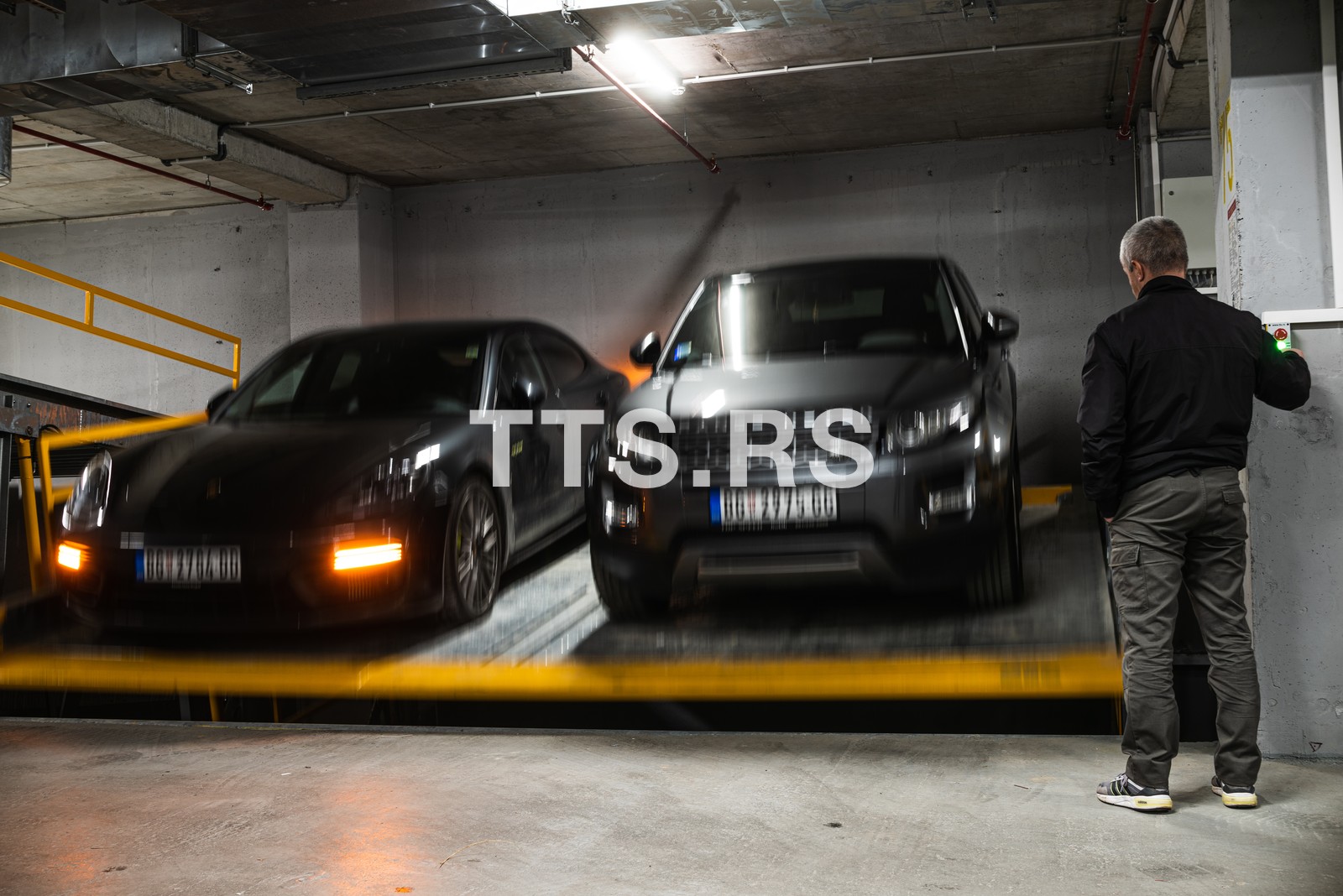

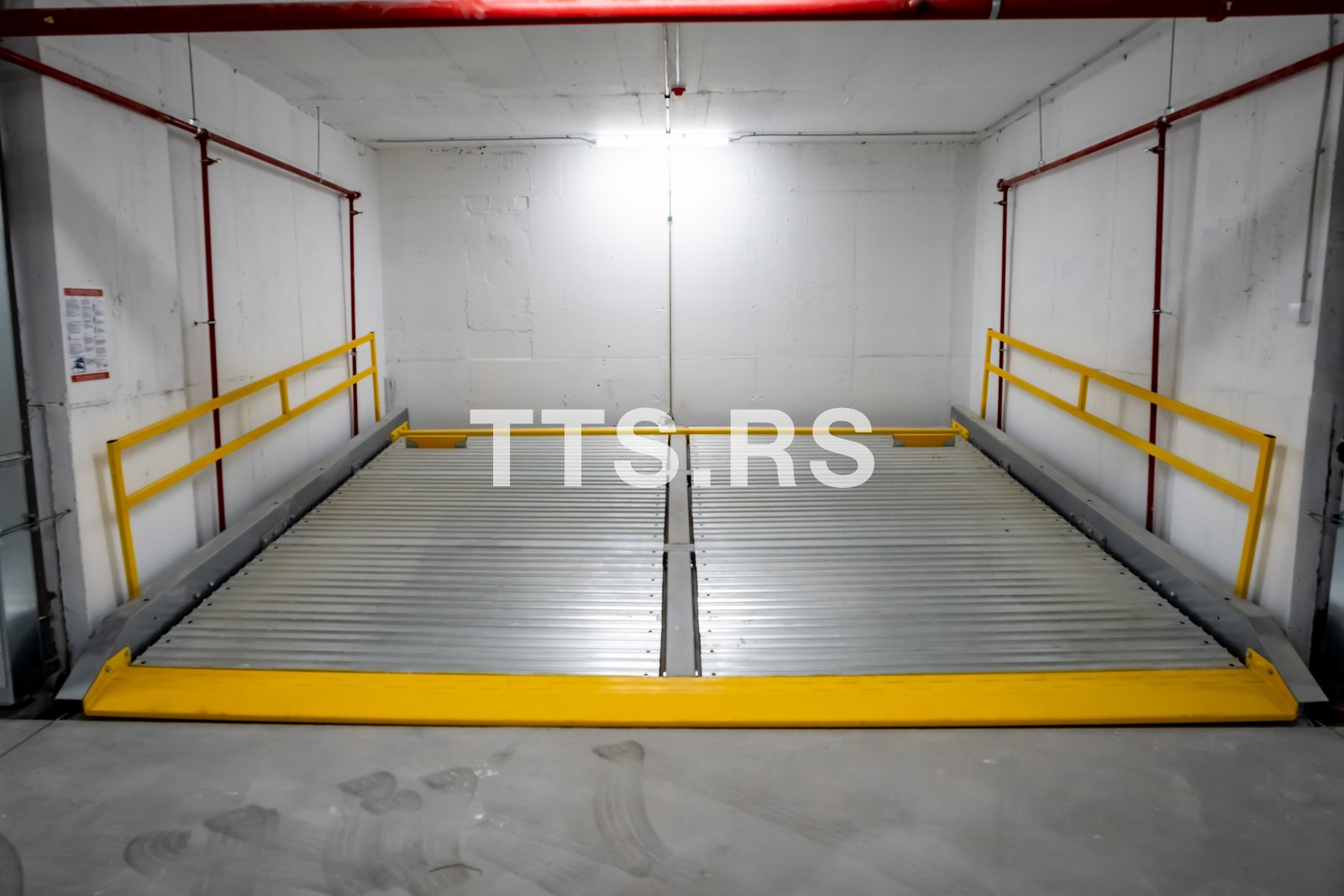

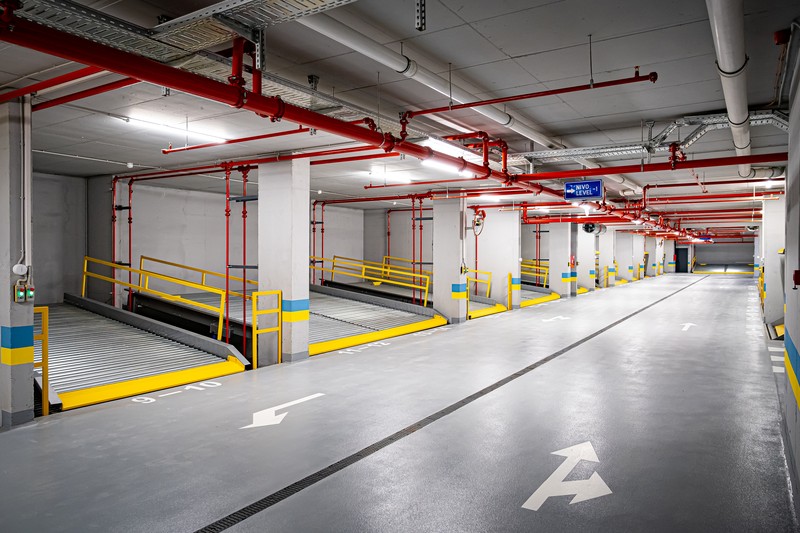

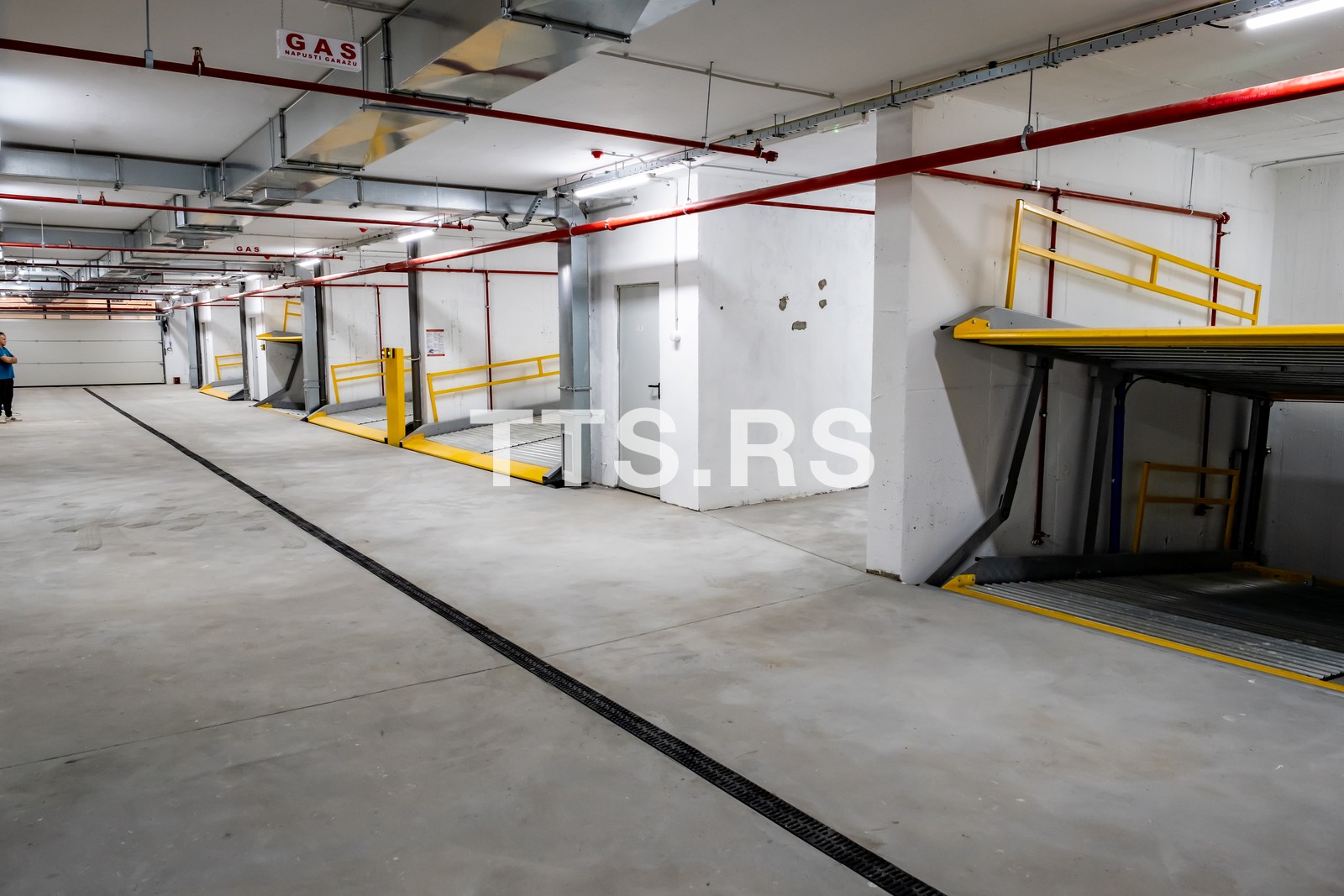

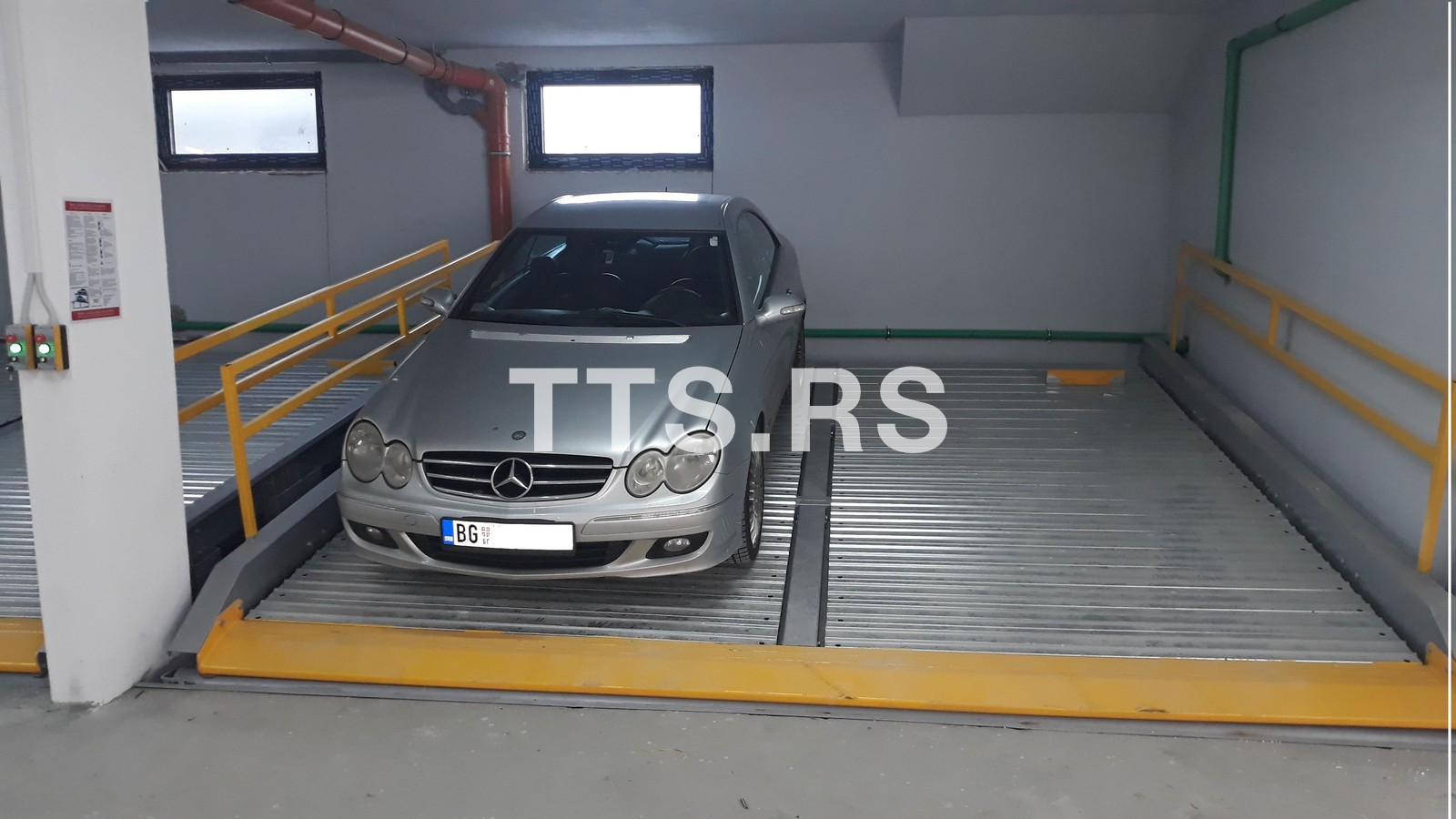

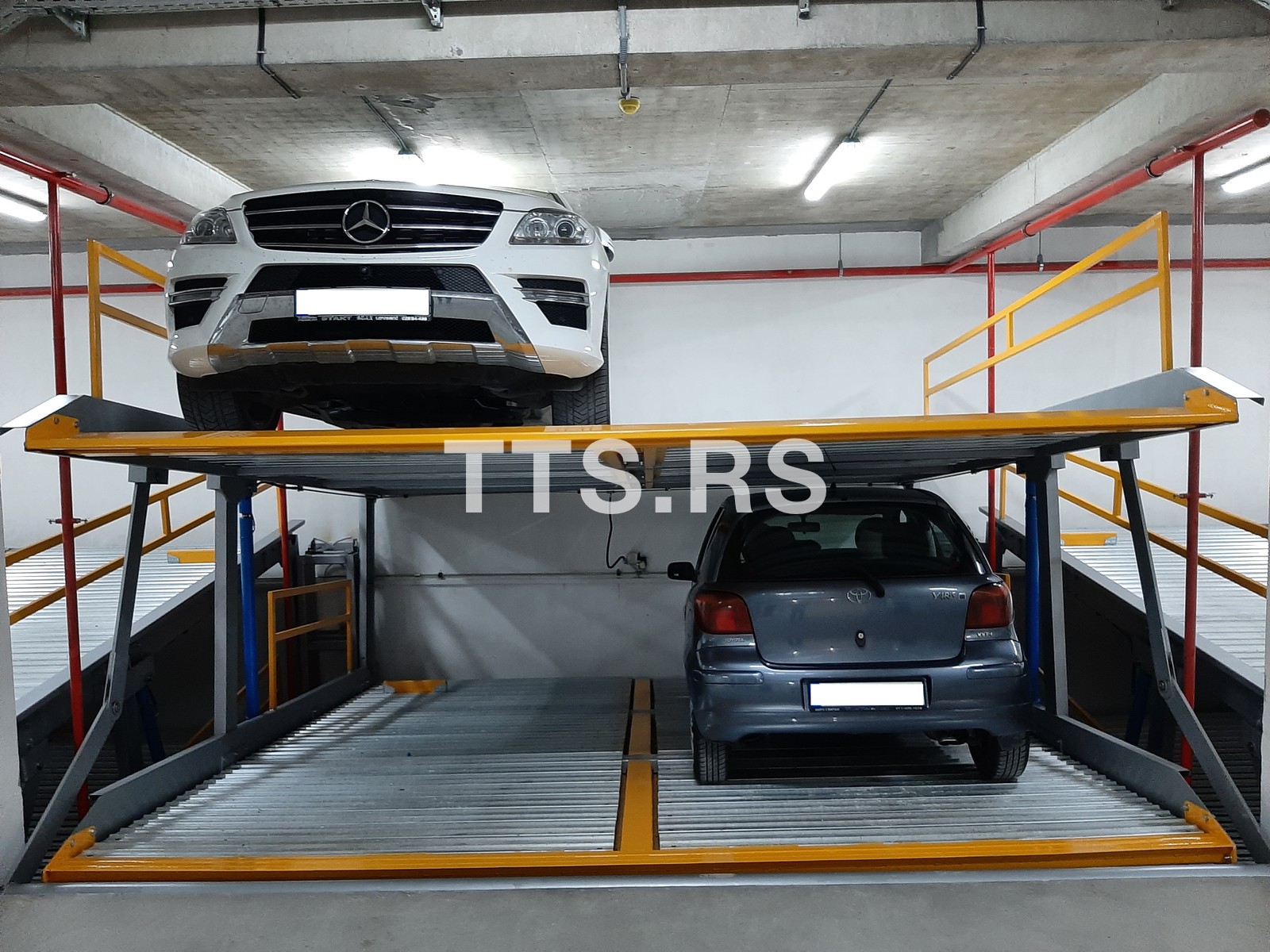

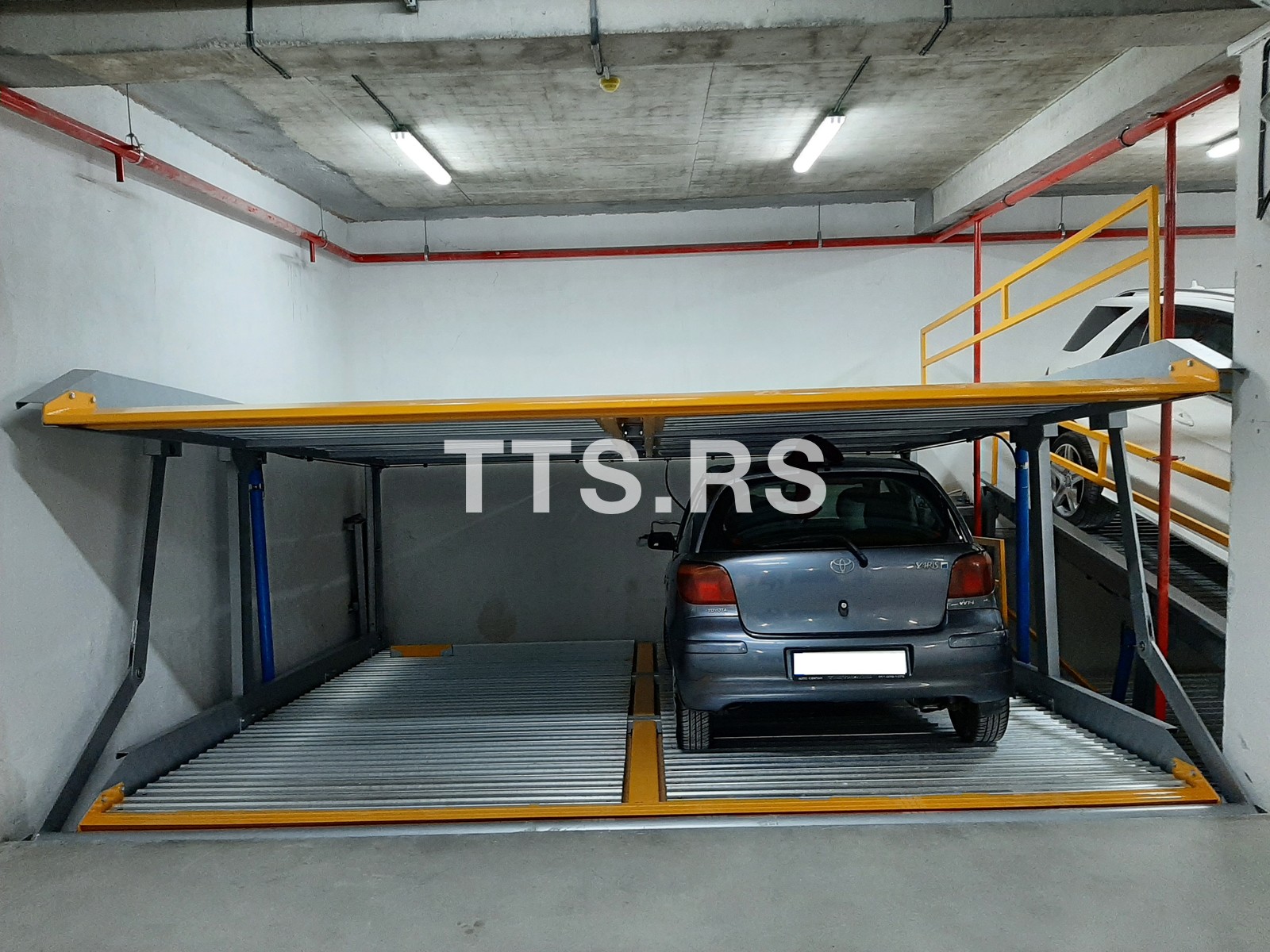

Primeri izvedenih projekata - Kosi Pit Double Parking Sistemi
