Horizontalni Pit Single Parking Sistemi

Horizontalni Pit parking sistem je mehanički hidraulični sistem za nezavisno parkiranje vozila u dva nivoa. Ovi sistemi su projektovani za niže prostore u kojima se njegovom primenom povećava visina parking mesta na gornjem nivou. Predviđeni su za ugradnju u unapred pripremljene a.b. jame.


Opis Sistema

Single Pit horizontalni je mehanički hidraulički sistem za nezavisno parkiranje dva vozila u dva nivoa (jedno vozilo gore – jedno vozilo dole) na površini koju inače zauzima jedno vozilo.

Ovi sistemi su projektovani za ugradnju u zatvorene garaže u kojima se njegovom primenom duplira broj parking mesta. Predviđeni su za ugradnju u unapred pripremljene a.b. jame.

Karakteristike parking sistema

  • Upravljanje jednostavnim okretanjem ključa levo/desno na upravljačkoj jedinici
  • Svi elementi zaštićeni od korozije toplim cinkovanjem i antikorozivnom bojom
  • Brzina podizanja platformi je do 45s
  • Pogon – hidraulični agregat sa trofaznim motorom 4,5 kW
  • Standardna dužina parking mesta je 5m
  • Standardne širine platforme su 460 cm, 480 cm, 500 cm
  • Standardne visine na parking mestima od 155 cm do 220 cm

Obezbeđen redovan servis 24/7 i zamenski delovi. Dve godine garancije na ceo sistem.

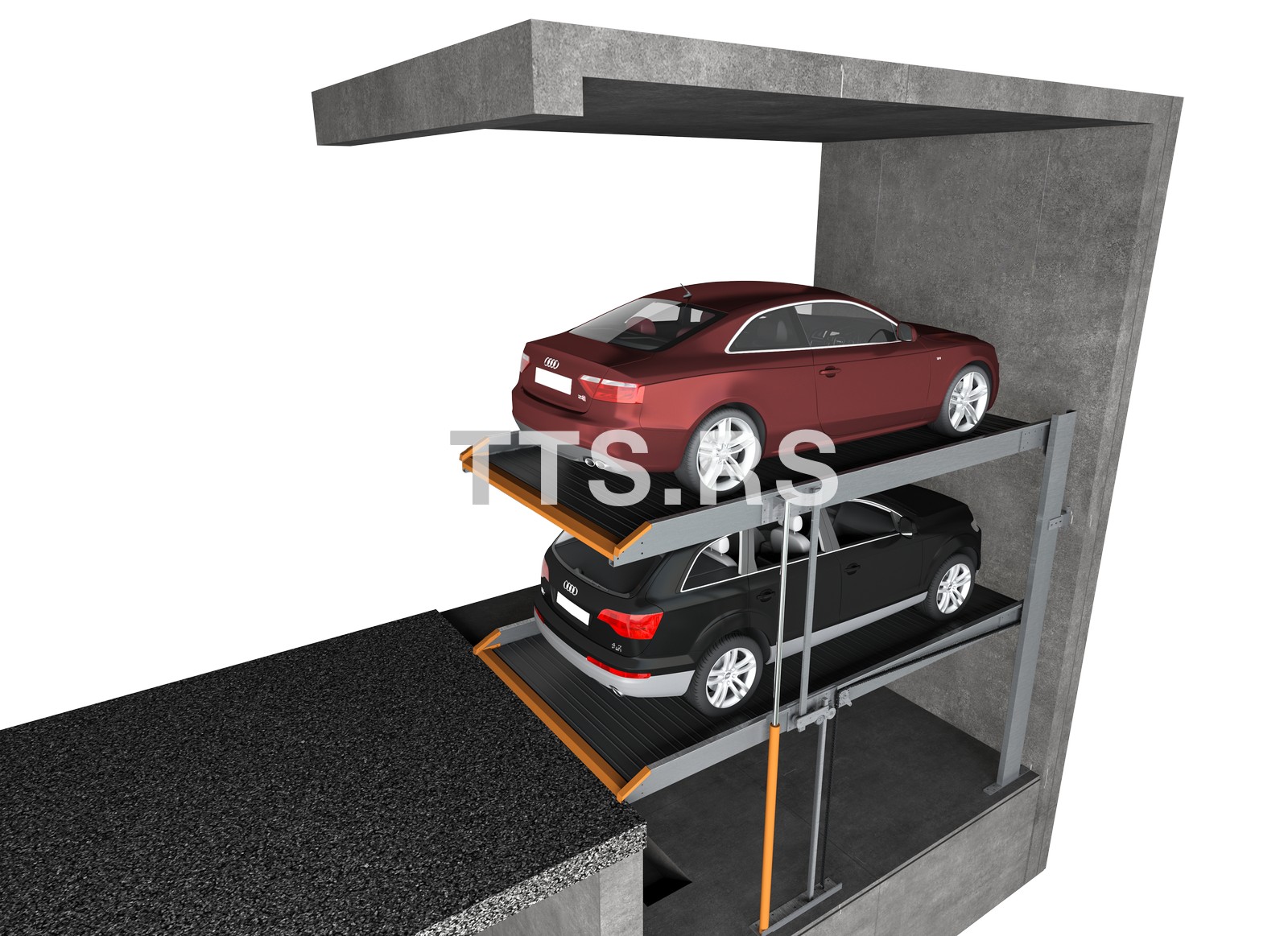

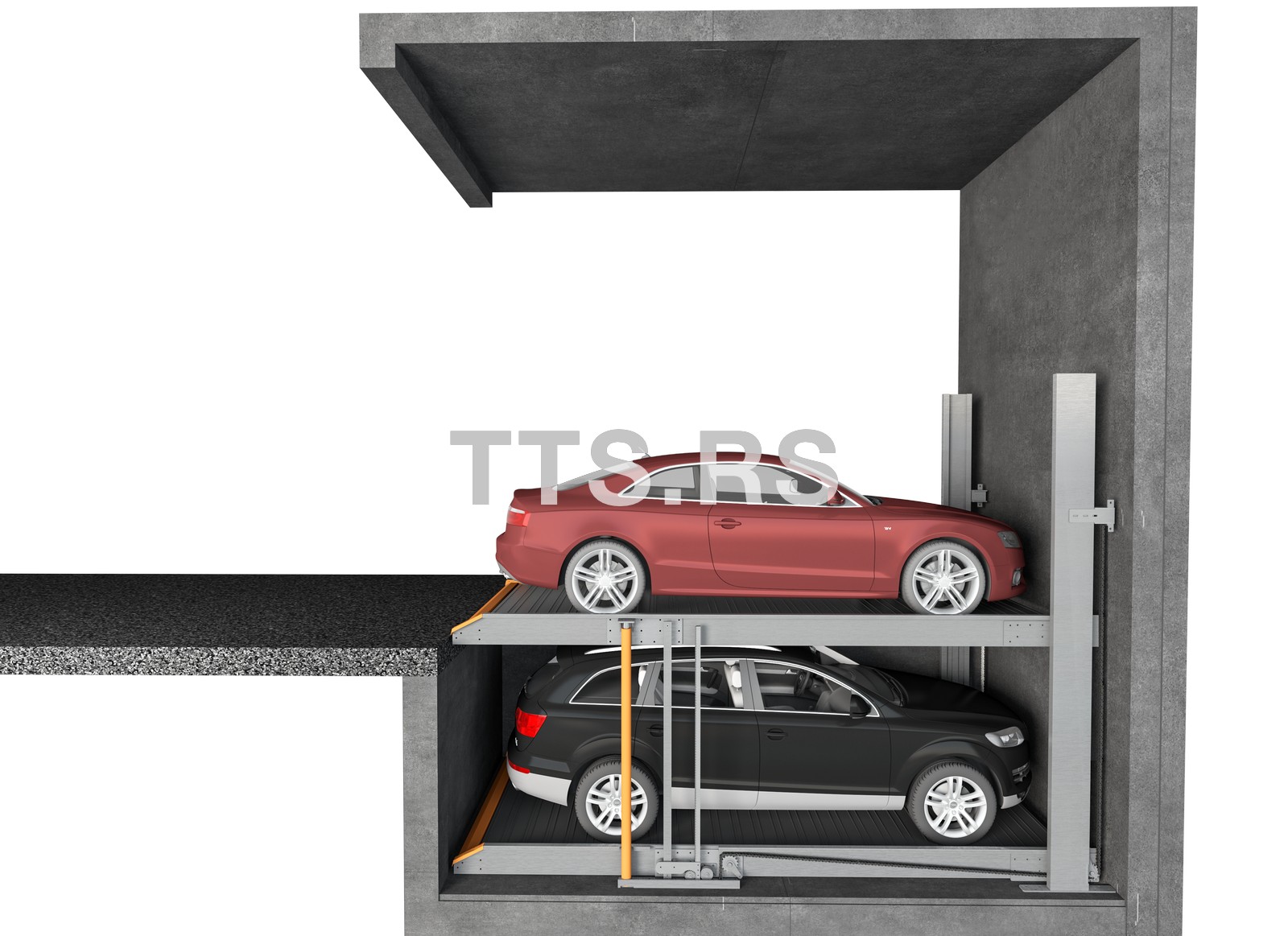

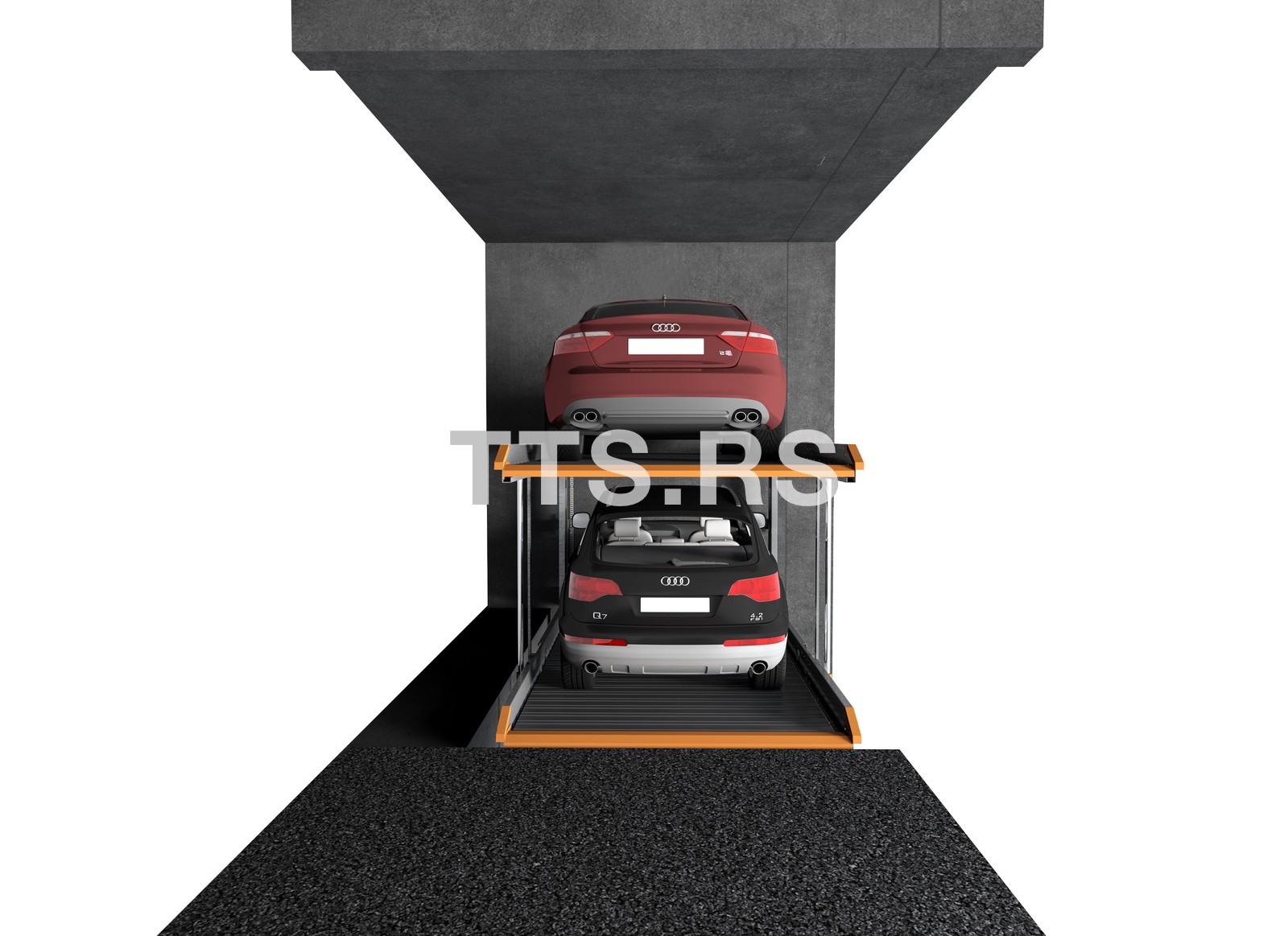

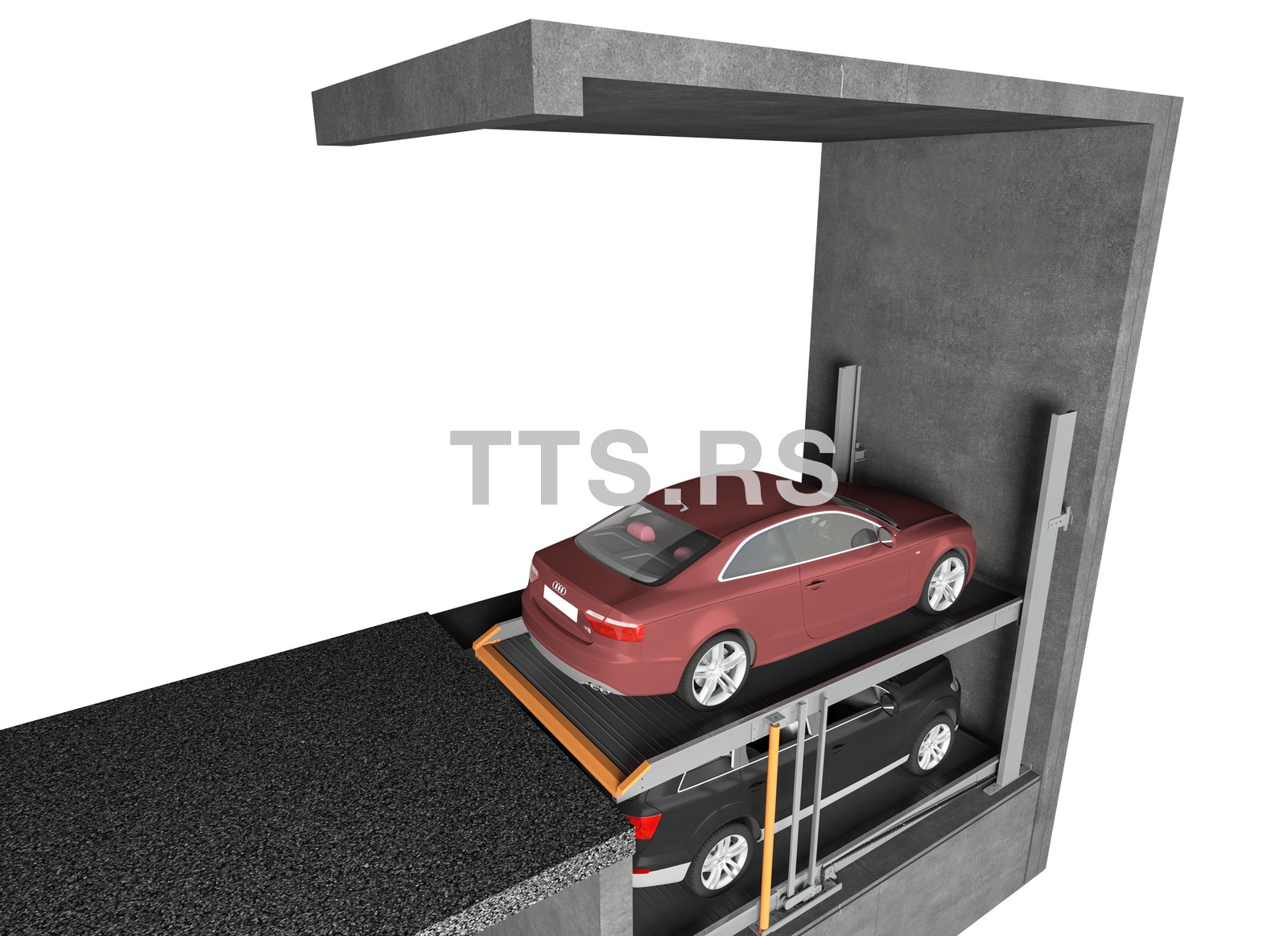

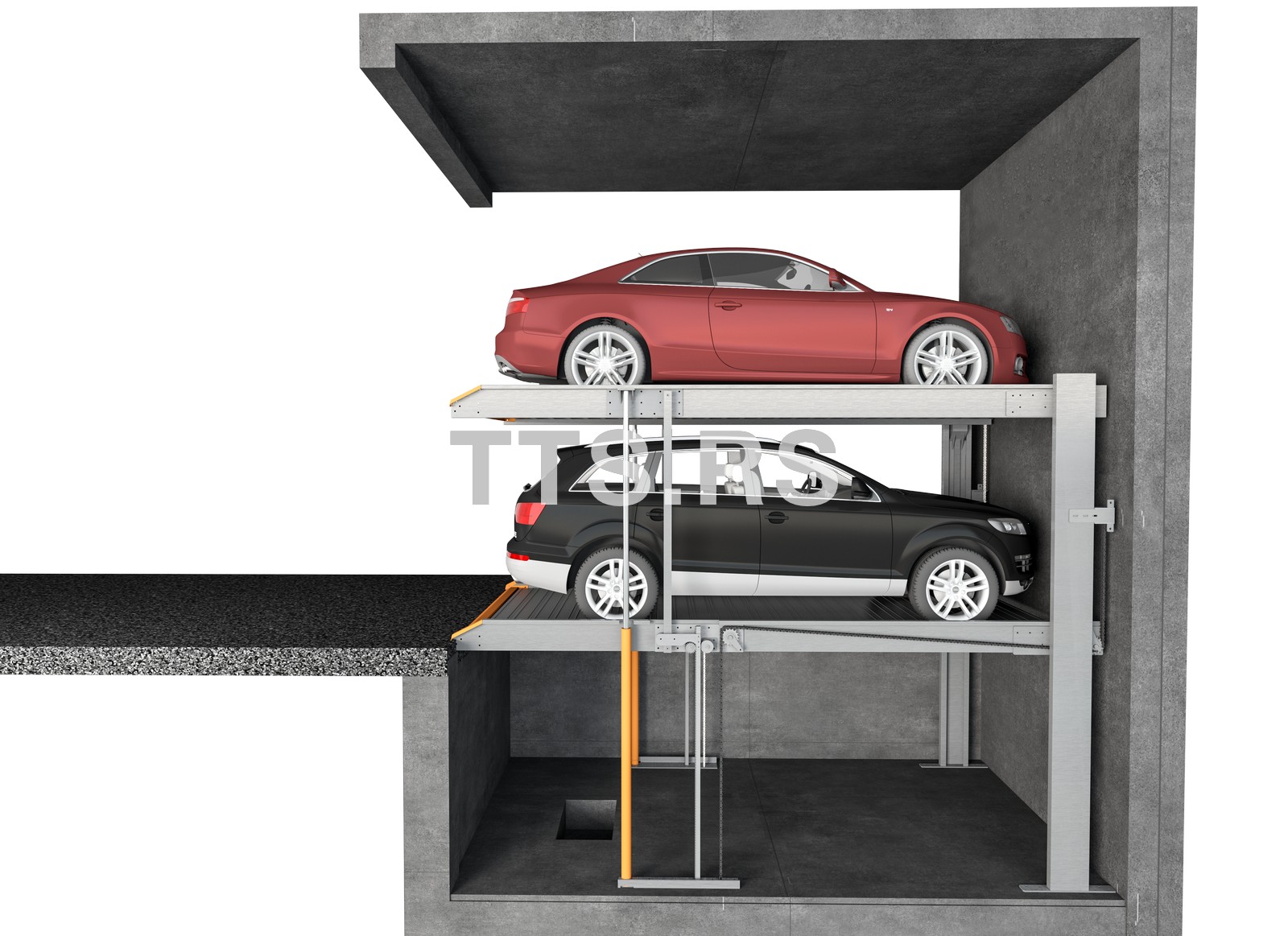

Prikaz Parking sistema u prostoru

  • Minimalna dužina jame 5100mm
  • Minimalna širina jame 2550mm
  • Minimalna dubina jame 1800mm
  • Minimalna visina 3150mm

Statičko opterećenje

Single Pit
P1= + 45 kN -15kN
P2= +4 kN ili -4kN
P3= +17 kN
P4= +3 kN

Statičko opterećenje - Horizontalni Single Pit Sistem

Funkcionisanje Instalacije

Funkcionisanje Instalacije - Horizontalni Pit Sistem

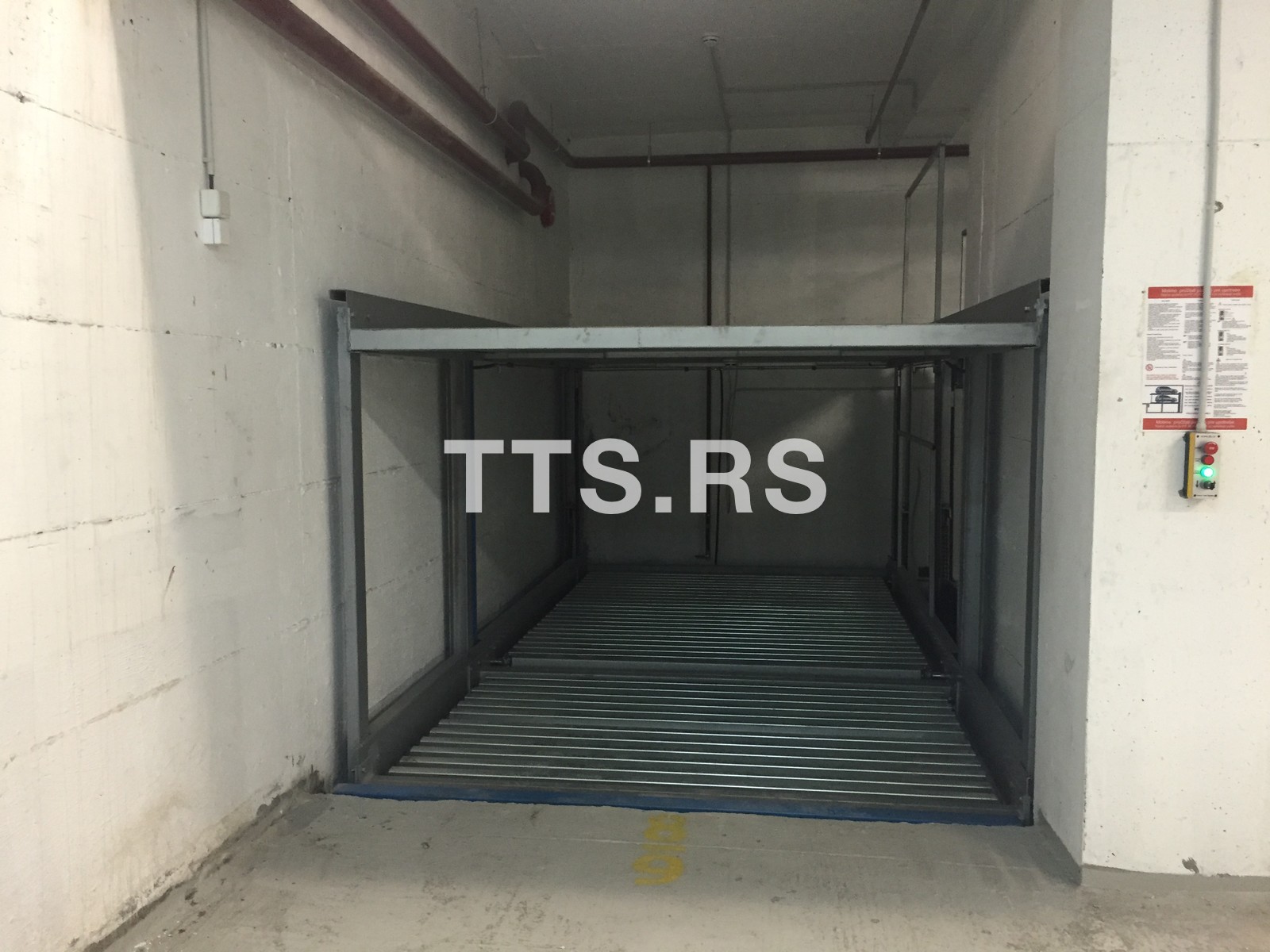

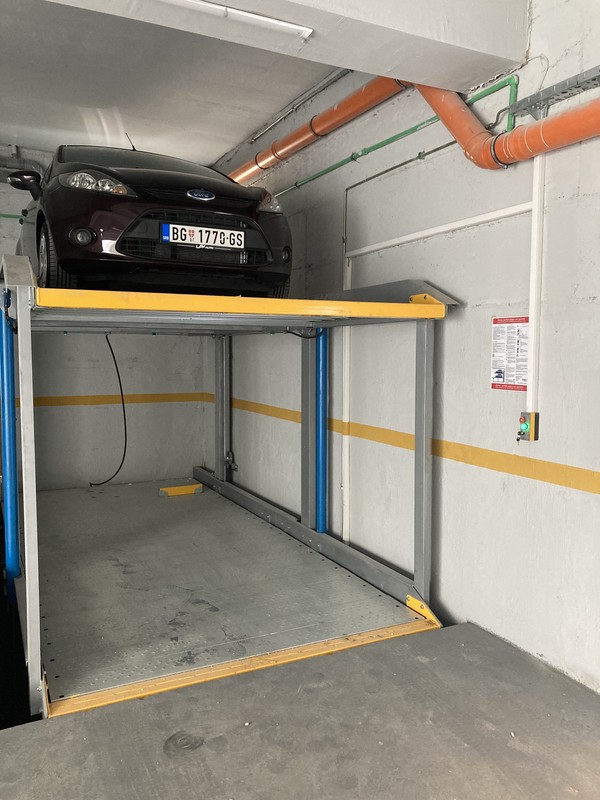

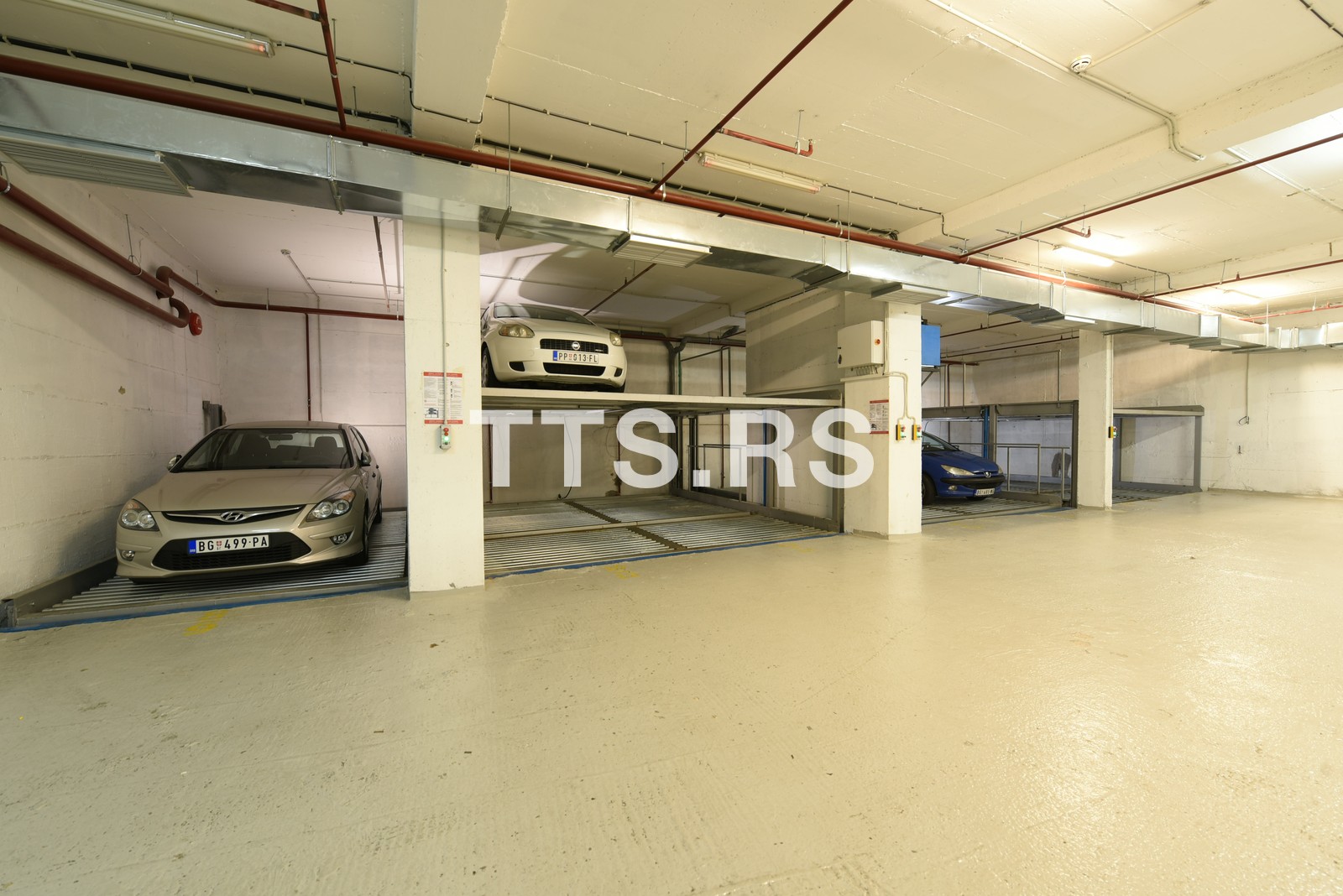

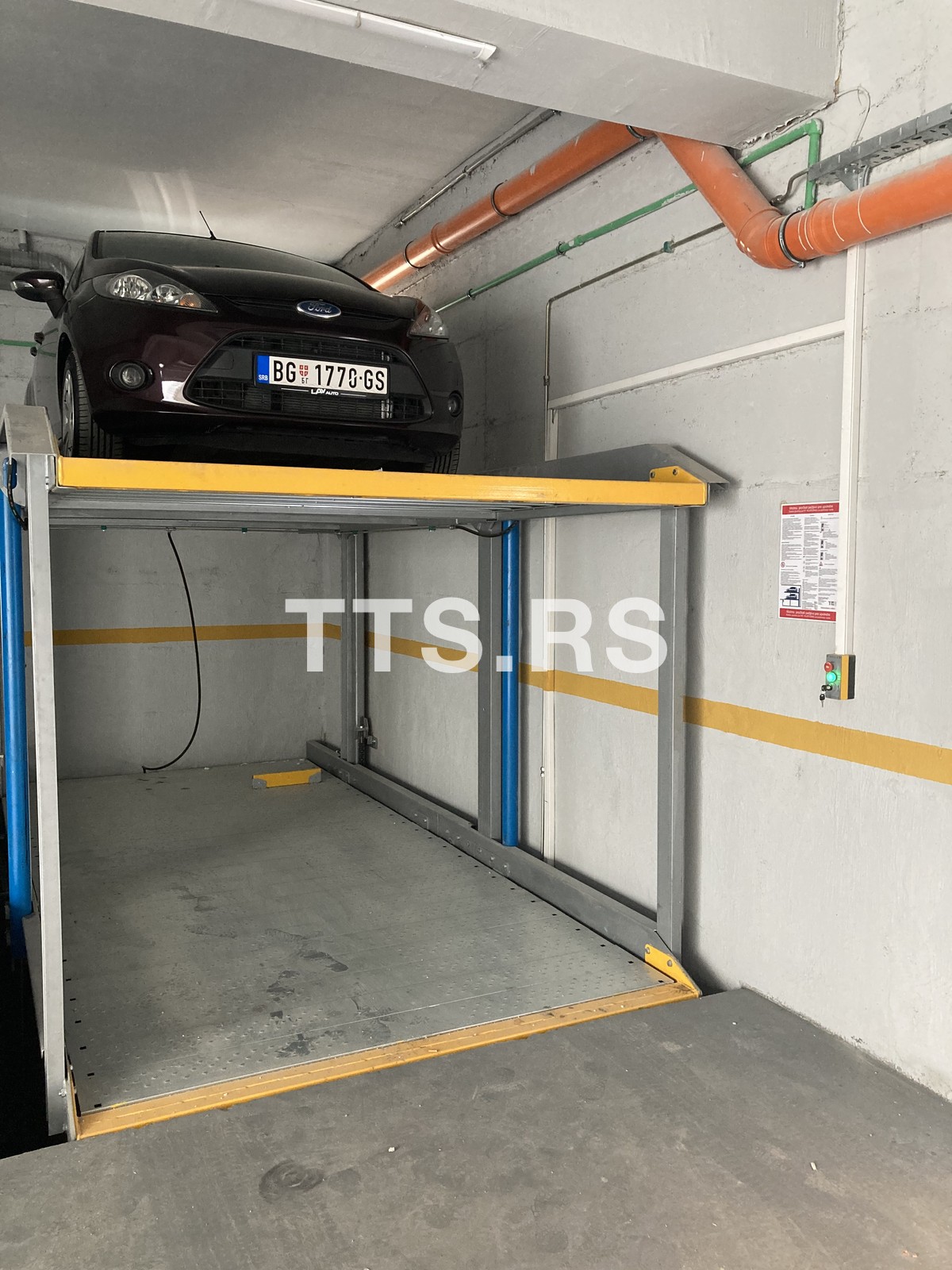

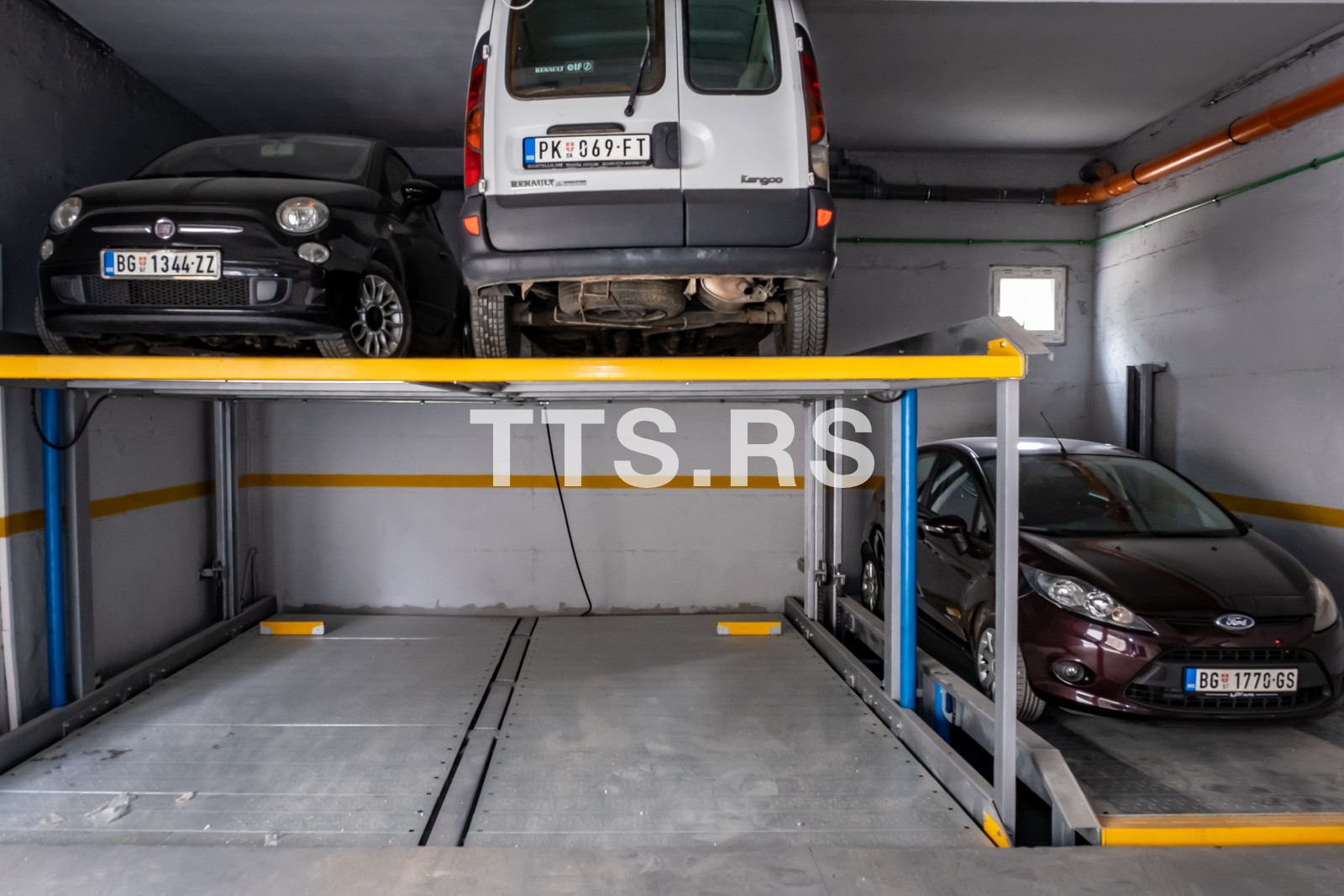

Primeri izvedenih projekata - Horizontalni Pit Single Parking Sistemi
